PART_W Доработка китайского SD Connect до Wi-Fi

SD Connect

muha1997

Новичок

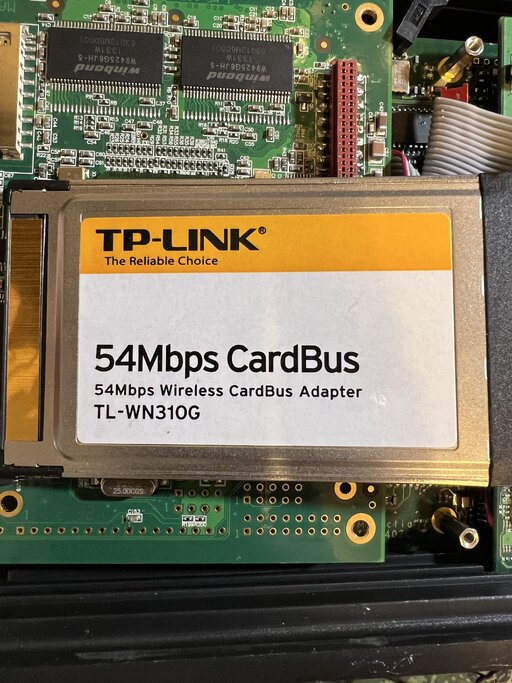

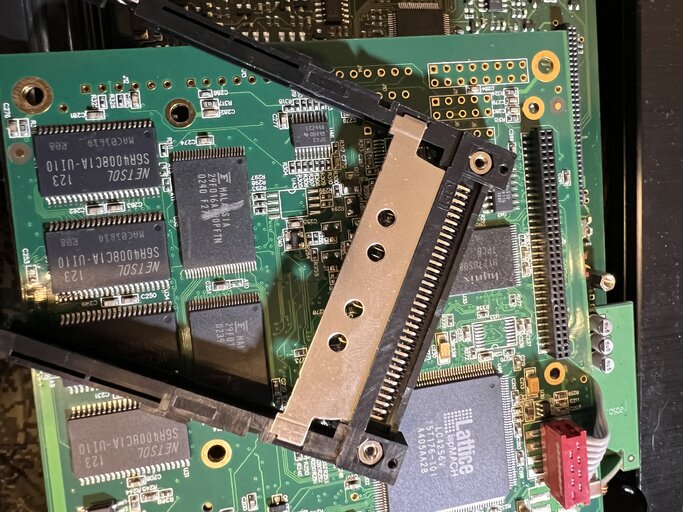

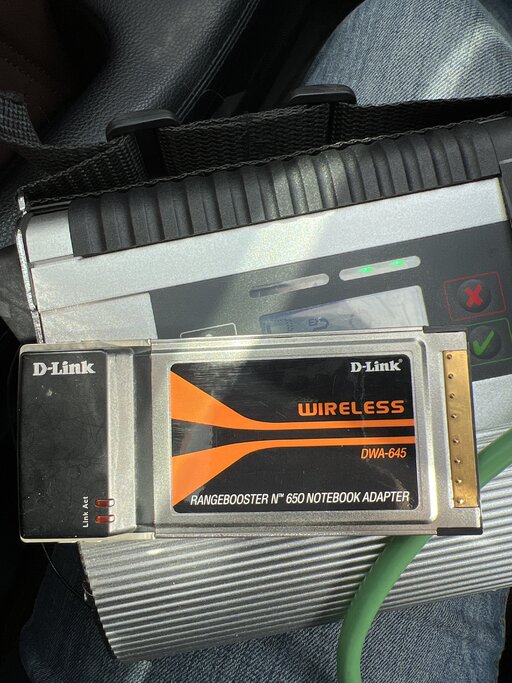

Всем привет. Имеется китаец C4. Ранее на нем стоял Wi-Fi адаптер который раздавал сам сеть. Адаптер был установлен на плате Ethernet разъема. Данный прибор был дооборудован мной DoIP китом, все работает прекрасно. Но есть минус - лишился беспроводного соединения. На плате прибора отсутствовал pcmcia слот для карточек, но гнездо распаяно под него, я его достал у тех же китайцев Слот и прикрутил, далее купил карточку, фото карточки прилагается. Нашёл на мхх что данная карта подходит так как на чипе от Atheros, но может и ошиблись авторы поста, не знаю.

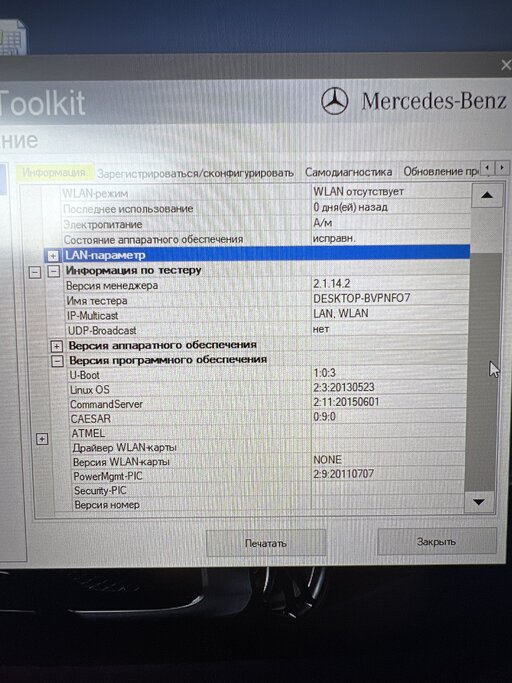

Суть: при администрировании в SDconnect Toolkit’е - WLAN отсутствует (фото прилагаю)
Куда копать дальше? Залить прошивку может какую-то необходимо? Пробовал отправлять прошивку wlanroamingenable так как нашёл что-то с похожими символами 😄, не помогло.


Вложения

  • image.jpg
    2 MB · Просмотров: 61
  • image.jpg
    2.5 MB · Просмотров: 68
Всем привет. Имеется китаец C4. Ранее на нем стоял Wi-Fi адаптер который раздавал сам сеть. Адаптер был установлен на плате Ethernet разъема. Данный прибор был дооборудован мной DoIP китом, все работает прекрасно. Но есть минус - лишился беспроводного соединения. На плате прибора отсутствовал pcmcia слот для карточек, но гнездо распаяно под него, я его достал у тех же китайцев Слот и прикрутил, далее купил карточку, фото карточки прилагается. Нашёл на мхх что данная карта подходит так как на чипе от Atheros, но может и ошиблись авторы поста, не знаю.
Суть: при администрировании в SDconnect Toolkit’е - WLAN отсутствует (фото прилагаю)
Куда копать дальше? Залить прошивку может какую-то необходимо? Пробовал отправлять прошивку wlanroamingenable так как нашёл что-то с похожими символами 😄, не помогло.
ну, в разобранном состоянии запусти, посмотри диоды на карте моргают :) а так да китайцы многие детали сейчас не распаивают... качество совсем ни какое...
сообщение было автоматически прилеплено:

+ бывает разъём сам бывает плохо припаивают...

чем? :) у чела карту pcmcia не видит.
Возвращаюсь снова к вопросу Wi-Fi via pcmcia.

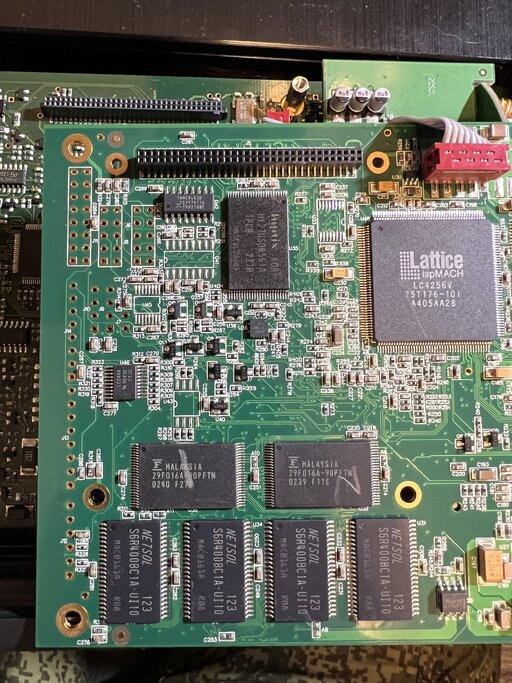

Выкладываю фото платы, может подскажите чего не хватает, каких элементов, может видно будет невооруженным взглядом тк спец в ремонтах. Или всего хватает и искать причину в другом…


Вложения

  • 4FE0C7EA-C342-4D0C-96D9-65E3F89825B0.jpeg
    1.9 MB · Просмотров: 79
  • BA633944-37D8-4F82-85E9-621669DA8ECE.jpeg
    1.9 MB · Просмотров: 76
  • E2E2B566-ADCF-492E-8852-32A2126C139B.jpeg
    1.6 MB · Просмотров: 69
  • E05DC80E-7DA4-4890-B479-E35D9160AC0A.jpeg
    1.5 MB · Просмотров: 71

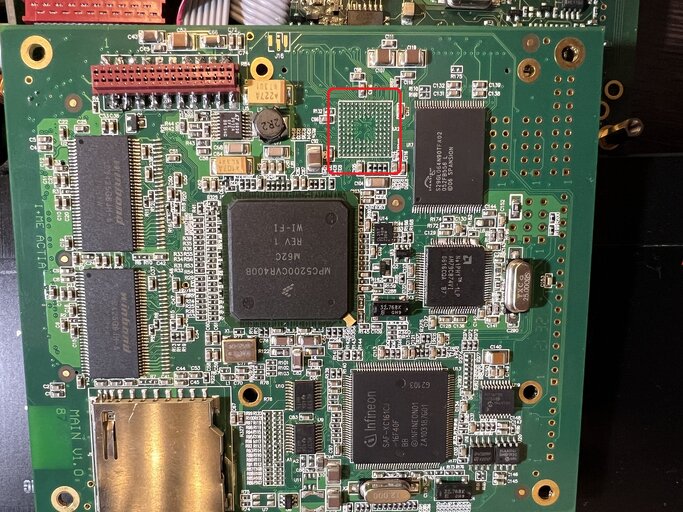

На час от проца, котроллер PIC1510 BGA
сообщение было автоматически прилеплено:

* PCI1510 BGA

Из-за этой мс на моем мульте отваливался wifi. Если времени свободного много, можешь "подобивать" эту плату не достающими компонентами. А если время - деньги на том же али купи полную материнку....


Вложения

  • [benzpro]_4FE0C7EA-C342-4D0C-96D9-65E3F89825B0.jpeg
    756.2 KB · Просмотров: 60
