WIS Не могу найти документы-схему.

Вопросы по работе с WIS

Andrei

Завсегдатай
Вчера приезжал w221 Рестайл. Я в очередной раз убедился что не умею
ользоваться вис, так и не нашёл документ по снять/поставить. Так вот подскажите как это правильно делать? А то я понять не могу то ли у меня как-то не складывается с висом, то ли не там ищу, то ли этих документов нету.
Суть.

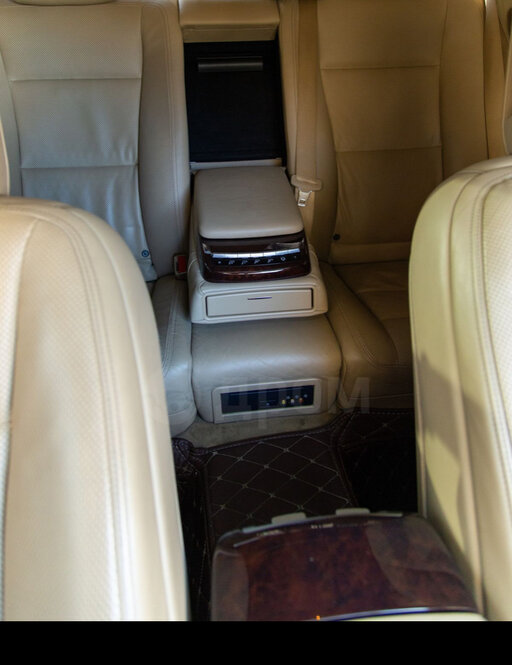

w221рестайл задний развлекательный центр , конкретно dvd -снять / поставить и схема. Схема с 1-ым разъемом 40 пин, в котором Кан в 4 и 14 пинах. (Ту что я нашёл 38 пинов, Кан в 3-4). DVD как на фото, а не дорест в подлокотнике


плохо, что вин не написать никак. сидеть и гадать какие там коды комплектации и какой год.





в документах только один вариант - в подлокотнике, нижний снимается легче - демонтируется центральная часть сидения.







Спасибо за ликбез. Насчет вина, писал уже с телефона и не с работы, поэтому посмотреть негде было.
Ну получается не все потеряно )). Я изначально по 864коду и искал, упирался в картинку с подлокотником.
теперь насчет схем я почему то(быстрее-быстрее надо и видать пропустил) открывал только эту схему pe82.60-p-2103sab .
хотя она по названию и не противоречит ТИП 221.0 /1 до 31.5.09 с КОДОМ (864) Развлекательная система в задней части салона начиная с модельного года 2009 /AEJ08 Steuergerat A40/4' . Я понимаю что это схема на дорест в подлокотнике.
А насчет поиска по A40/4 и потом просмотр документа "ТВ тюнер дополнительная установка" это надо уметь догадываться. Наверное можно через asra задние сиденья найти, но опять же все быстрее-быстрее.
осталось узнать че ему этому a40/4 надо чтобы заработать, +- и кан есть, а на диагностике его нет и на столе на прямую fu.cbf тоже не хотит цепляться. но это уже другая тема
