CDI 447 с om654 Ошибка P04781C Заслонка в выпускной системе А имеет замыкание на плюс. Значение напряжения находятся вне допустимого диапазона.

[AL.]

Всем привет. По всем признакам заслонка вышла из строя, кто сталкивался с проблемой? Проводку проверил, моторчик работает, на 2 пин приходит 5 вольт на 1 минус в заслонке между ними кз. при активации с компа заслонка не двигается. может что-то еще пропустил?



[романофф]

447.813 - это и 274 и 651 и 654 моторы

на какой элемент-то жалуется и какой мотор?



[AL.]

На выхлопной трубе в задней части.

сообщение автоматически склеено: Янв 1, 1970

654 мотор



[романофф]

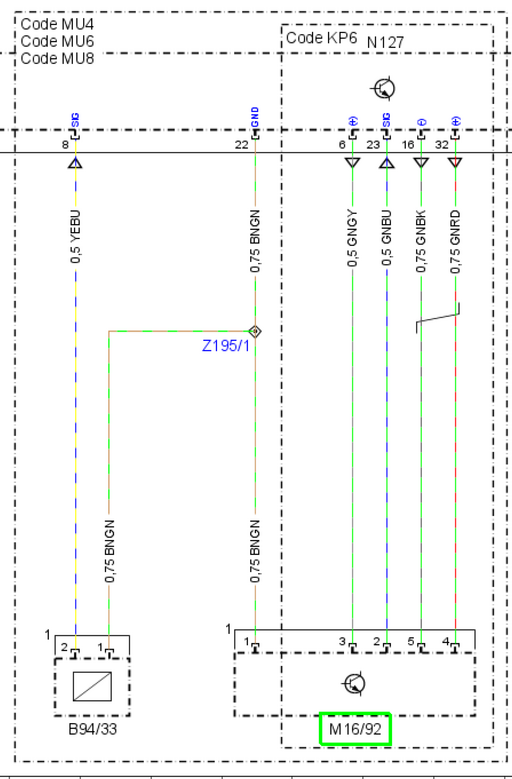

это?



[AL.]

Да.



[романофф]

на 2 пин приходит 5 вольт на 1 минус в заслонке между ними кз

на 3 пин должно 5 приходить. со второго выходить сигнал.

если у тебя там замыкание - значит бобик сдох.



[AL.]

из лока приходит на 2 и 3 по 5в. На 4 и 5 по 12в тестовые если я правильно думаю. от болка N127 провода лампочкой провирял.

сообщение автоматически склеено: Янв 1, 1970

Из блока.



[романофф]

Все правильно. Питание с 6 на 3 - там 5в , а 2 контакт из блока 5в не сильноточные, просто сигнал входной подтянутый к плюсу . Как на любых входах датчиков.



[AL.]

Если в заслонке 1 и 2 пин замкнуты, значит заслонка накрылась,

сообщение автоматически склеено: Янв 1, 1970

Их в продаже почти нет, где-то одну нашли. по этому и сомнения.



[романофф]

сними крышку. там не прожигали сажу на стояечей?

Контакт 2 - это сигнал, там возможно транзистор выходной пробило и он на массу все время давит.

Думаю, что можно сделать.



[povor]

замерзло все там



[романофф]

замерзание не даст электрические ошибки.



[AL.]

Разобрал, вода там побывала, не представляю как они его собирали, виртуозы. поставил новый все заработало.



[романофф]

фоты потрохов есть? в картинки загрузить 8)



[AL.]

Загрузил.



[романофф]

Залито все в пластике что-ли?



[AL.]

Дорожки да, думаю процессор который видно это все что там есть. Когда машину заберут могу дальше ковырнуть если интересно.



[романофф]

Интересно. Что там могло сдохнуть с таким конструктивным дизайном



[magnitar]

Там походу какой-то хитрый датчик положения.



[magnitar]

А если вода попала, то основная проблема наверное внутри моторчика, щетки, обмотка, заклинивший подшипник)
