Part_D Star diagnosis C3 при подключении и запуске короткого теста стал запрашивать Fin

Он-же Кирпич, или C3

Sheeboogoo

Новичок

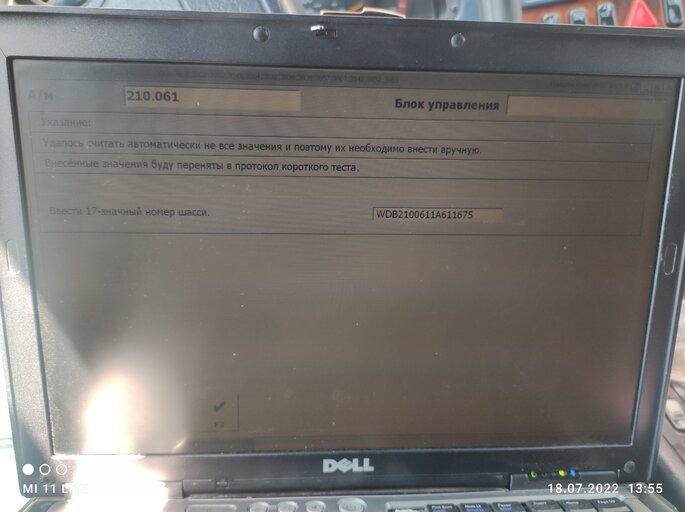

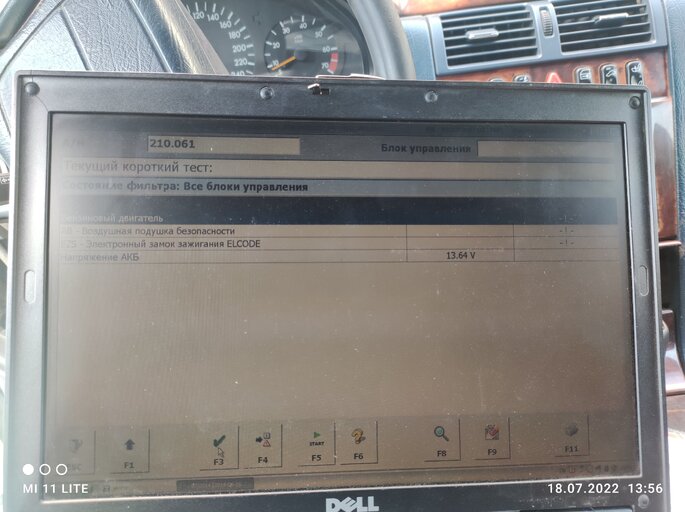

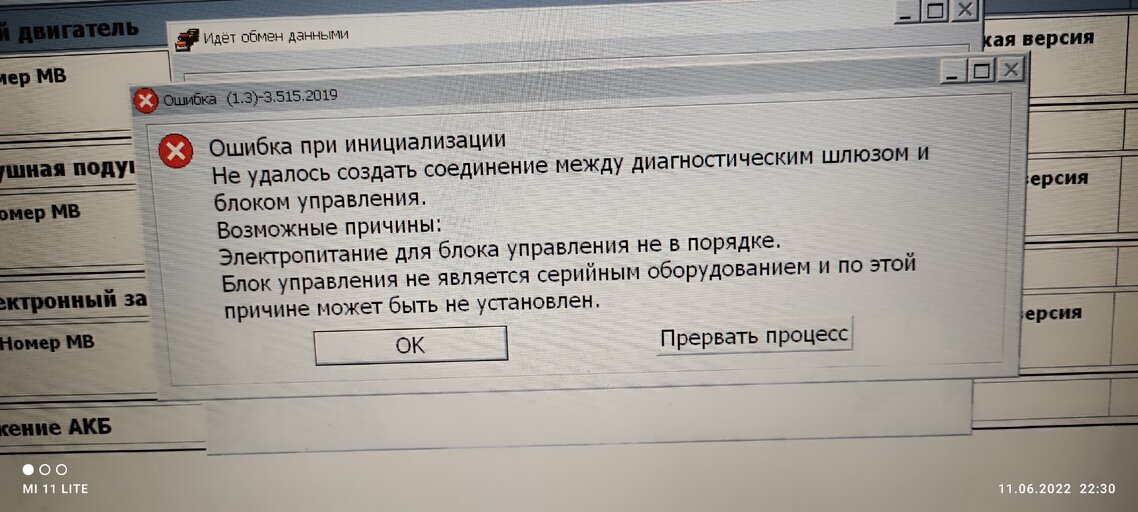

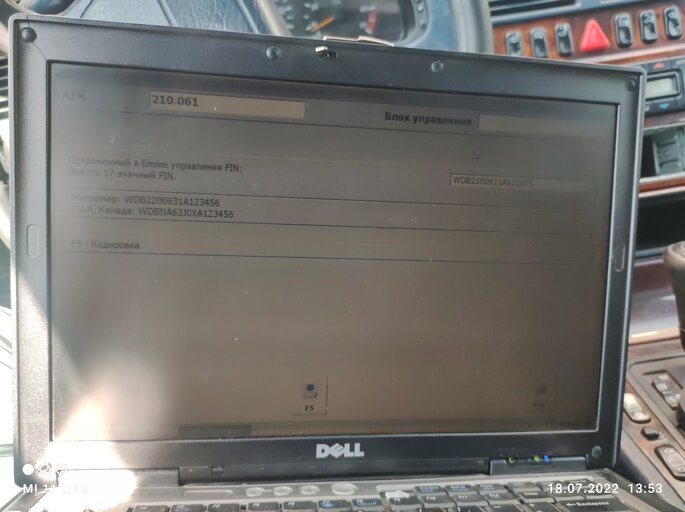

всем привет всем. Прошу помощи с кирпичом. При стирании ошибок в процессе диагностики w210, xentry выдал ошибку вроде потери соединения. При последующем переподключении и запуске короткого теста стал запрашивать Fin, и при его вводе щёлкать релешками как обычно. Выдачи по итогу три строки с восклицательными знаками напротив : ME, EZS и AB, потом снова просит Fin и при его вводе показывает четвёртой строкой вольтаж аккумулятора. Электронщику показывал тот ничего не обнаружил, но на всякий случай пропаял контакты, шнуры пробовал другие, без толку.
сообщение было автоматически прилеплено:



Вложения

  • IMG_20220612_021200.jpg
    474.8 KB · Просмотров: 39
  • IMG_20220611_223018.jpg
    1.4 MB · Просмотров: 37
Последние изменения:

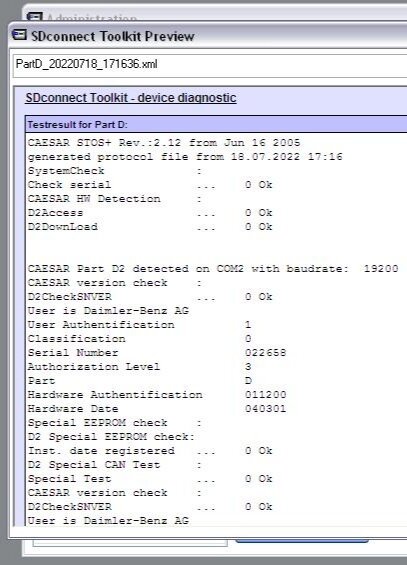

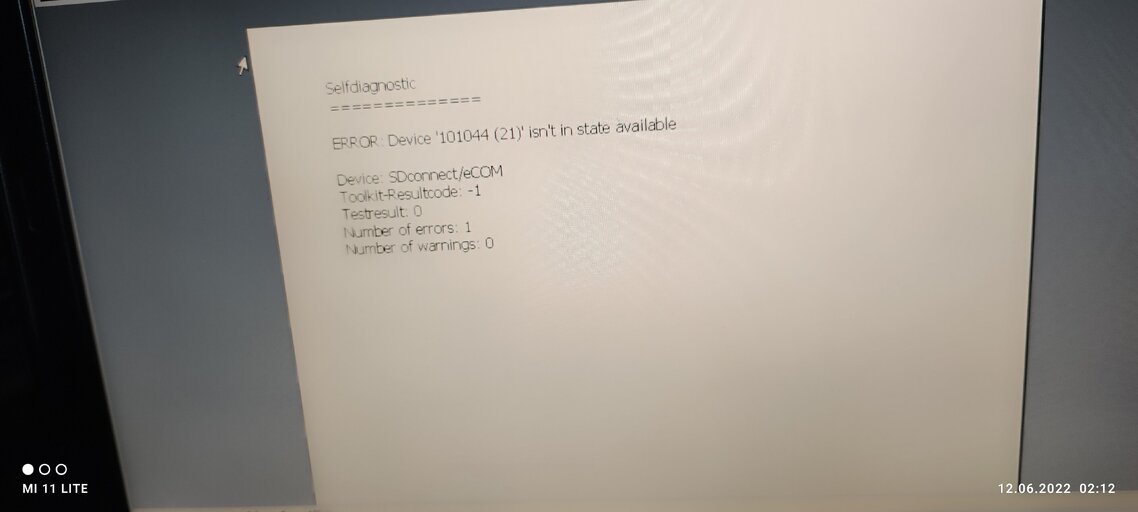

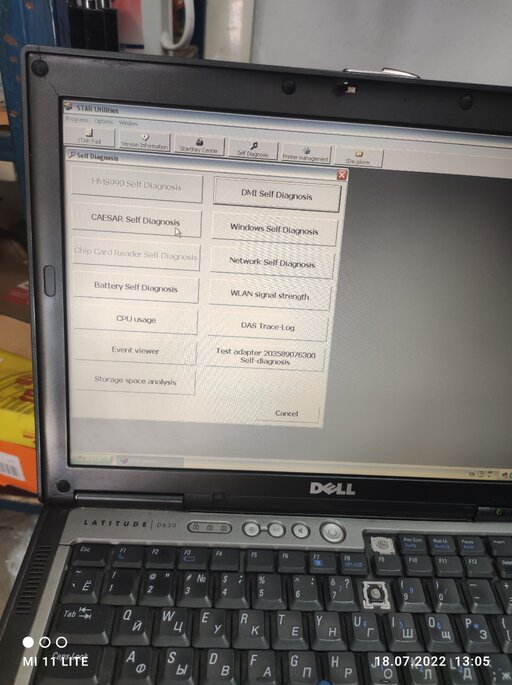

Star utilities открываю, выбираю self diagnosis и выбираю CAESAR self diagnosis
сообщение было автоматически прилеплено:

Что то не то делаю видимо, недавно приобрёл устройство, разобраться не успел что и куда и зачем
сообщение было автоматически прилеплено:

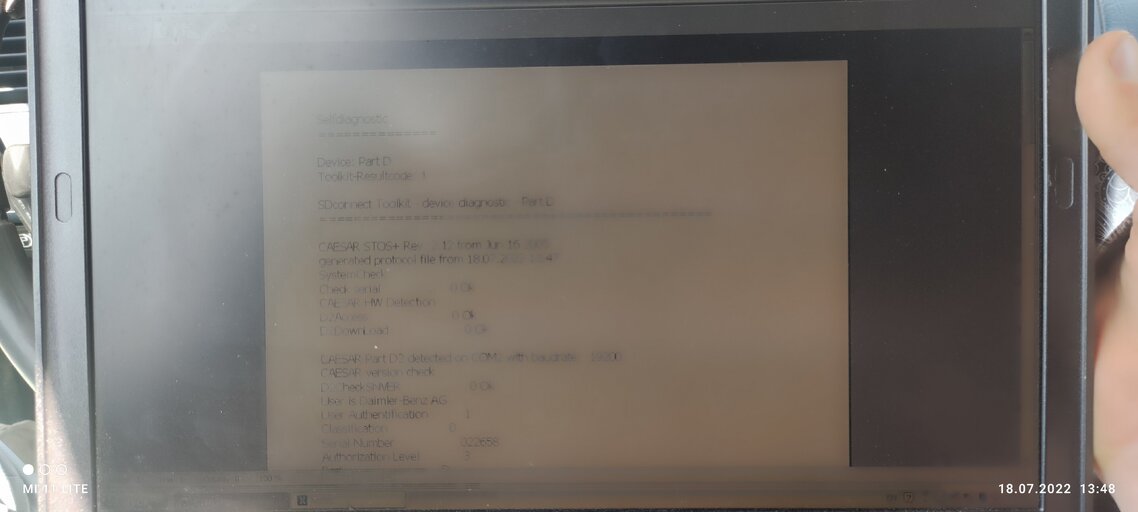

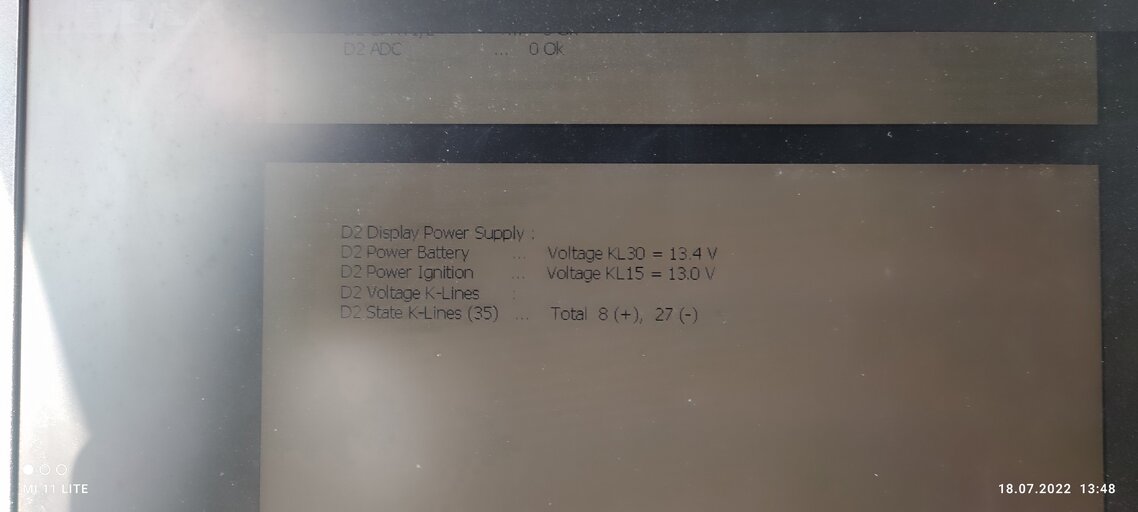

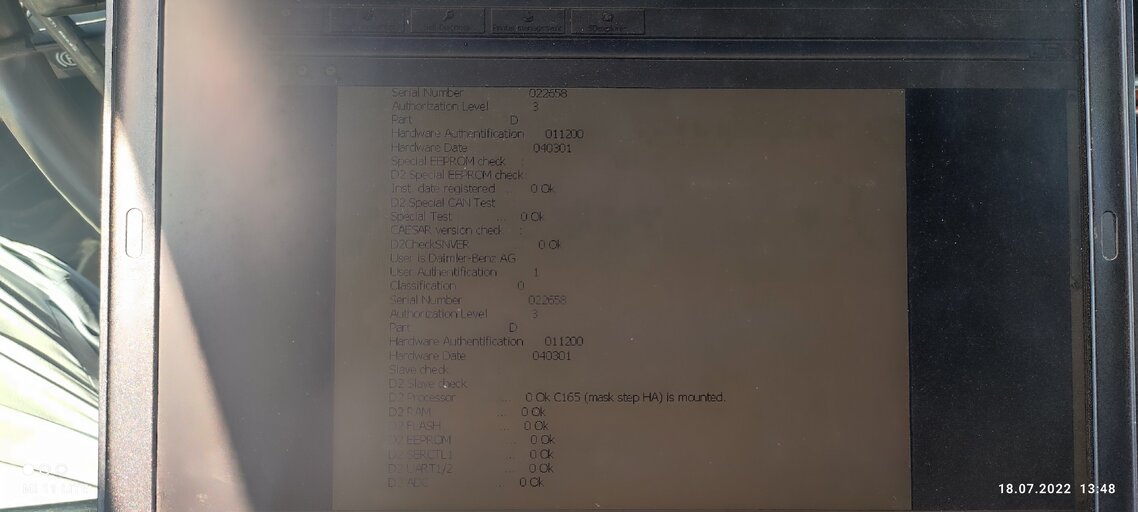

Вот нашёл
сообщение было автоматически прилеплено:



Вложения

  • 16581387132003167713310708261108.jpg
    1.5 MB · Просмотров: 36
  • IMG_20220718_134818.jpg
    419.1 KB · Просмотров: 32
  • IMG_20220718_134842.jpg
    777.7 KB · Просмотров: 30
  • IMG_20220718_134854.jpg
    469.4 KB · Просмотров: 28
  • 16581415916044699747664695546218.jpg
    942 KB · Просмотров: 25
  • 16581416381487981179998458574718.jpg
    1.3 MB · Просмотров: 27
  • 16581417645033708041810879540580.jpg
    1.4 MB · Просмотров: 31
Последние изменения:
у вас не запущен SDNC сервис. запустите его из командной строки.





там самодиагностика.

на иконках снизу в теее должен быть выбран D

Есть D, замок открыт, у меня версия 2.1.0.1 и нет в меню самодиагностики
сообщение было автоматически прилеплено:

Иконки кабелей зеленые
сообщение было автоматически прилеплено:

Иконки кабелей зеленые
сообщение было автоматически прилеплено:

Нашёл, виноват
сообщение было автоматически прилеплено:



Вложения

  • IMG_20220718_180101.jpg
    41.8 KB · Просмотров: 45
  • IMG_20220718_180149.jpg
    25.7 KB · Просмотров: 47
Последние изменения:
Код:

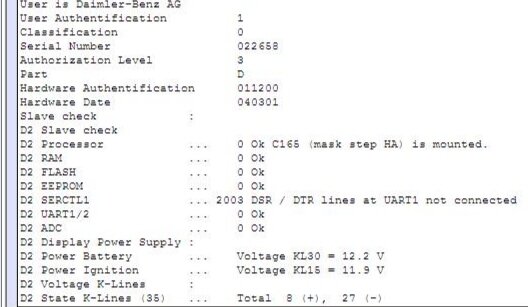

SERCTL1: 2003 DSR/DTR lines at UART1 not connected

с этой ошибкой много находится как раз связанных с работой CAN сообщений. ищите кто занимается ремонтом.

Примерно что надо перепаивать можете подсказать? у нас в городе с ремонтом таких устройств как я понял не знакомы.
