WIS Ищется схема кнопки запуска с обозначением сигнала от EZS223

[greka_85]

Приветствую!
Как понятно из названия темы, я ищу схему кнопки запуска, и самое интересующее, это назначение сигналов которые идут от замка зажигания.
Я хочу в тестовую платформу к 223 замку приладить кнопку запуска от MFA2 платформы. Соответствующую не хочу, это сильно просто.
Схемы в моем 18 года Wis'е есть только на 177 и 167е кузова, и там есть обозначение. Но вот 223 кроме ксентри я схемы не нашёл, она не плохая, но к сожалению нет тех обозначений, что мне интересны.
Прошу помочь в данном вопросе.



[романофф]

Соответствующую не хочу, это сильно просто.
Схемы в моем 18 года Wis'е есть только на 177 и 167е кузова, и там есть обозначение. Но вот 223

что мешает вис 10-21 скачать???



[Anturage]

Нет в схеме ничего полезного. Кроме массы остальное SIG
.. и 58 клемма



[романофф]



[романофф]

кнопка абсолютно аналоговая.



[романофф]

на 213 те-же самые SIG



как и в MFA2



[greka_85]

что мешает вис 10-21 скачать???

Пока нет возможности систему переделать.

Нет в схеме ничего полезного. Кроме массы остальное SIG
.. и 58 клемма

Да, это я сравнил, две массы, сигналы, 58d клемма.

как и в MFA2

Просмотреть вложение 21775

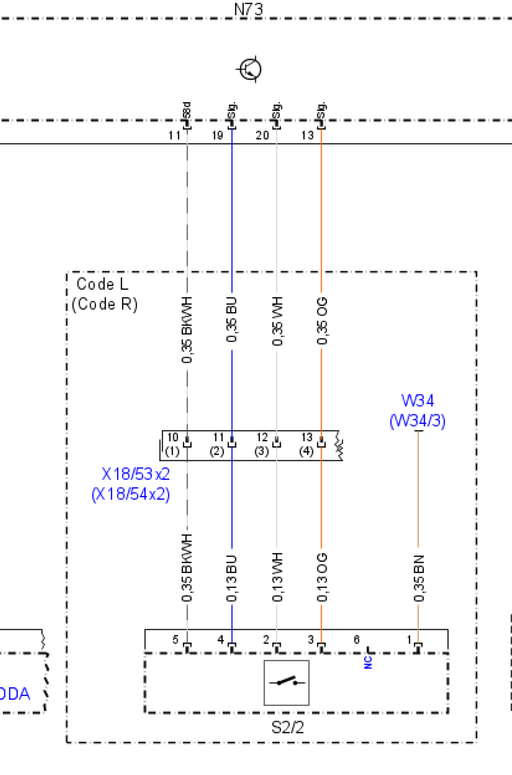

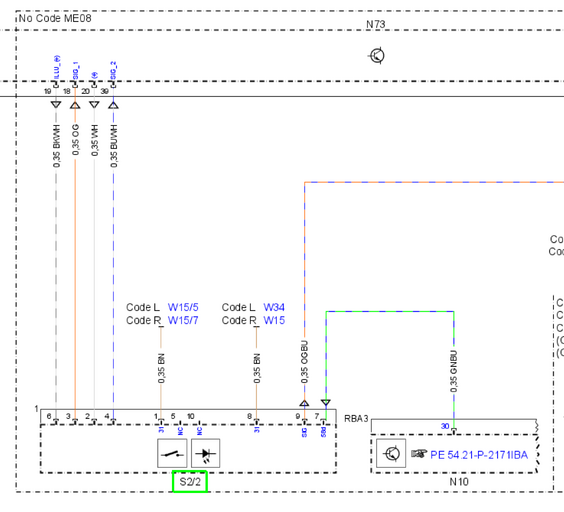

Вот в MFA2, немного больше информации по обозначению сигнала идущего от замка, и присутствует (+) на 20 контакте, каково его напряжение, и с какого контакта в EZS223 этот (+) идет, есть ли он?)



[романофф]

Вот в MFA2, немного больше информации по обозначению сигнала идущего от замка, и присутствует (+) на 20 контакте, каково его напряжение, и с какого контакта в EZS223 этот (+) идет, есть ли он?)

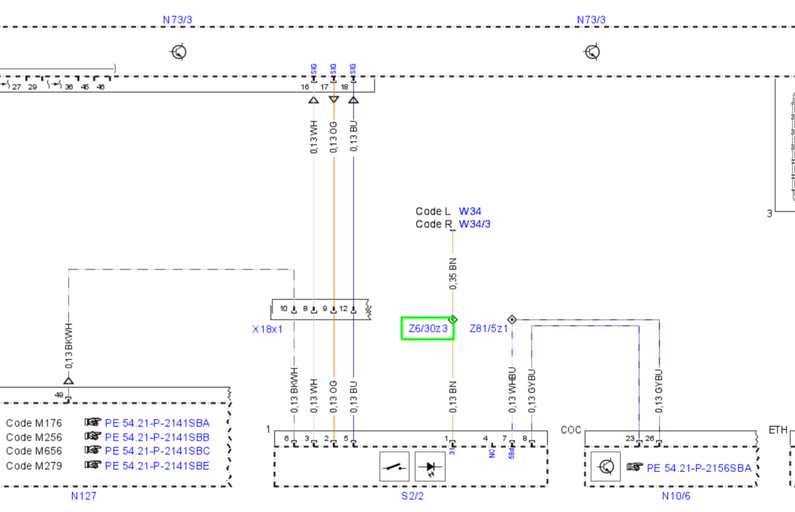

плюс выходит по стрелочке как на первой схеме.



[greka_85]

плюс выходит по стрелочке как на первой схеме.

Во, именно этот момент я упустил, не до конца правильно изучил схему.
Спасибо, Максим, за пинок. Соберу, проверю, отпишусь.



[greka_85]

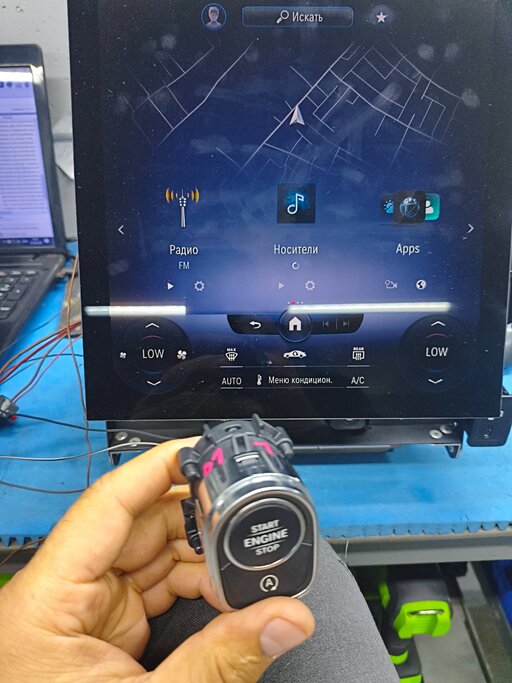

В целом результат достигнут.



[романофф]

что за изврат?



[greka_85]

Поправлю



[романофф]

в видео ничего нет, можно фотки было сделать.



[greka_85]

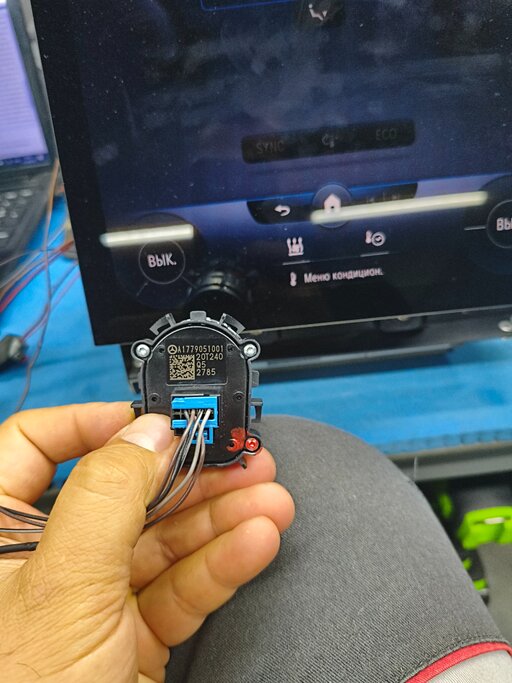

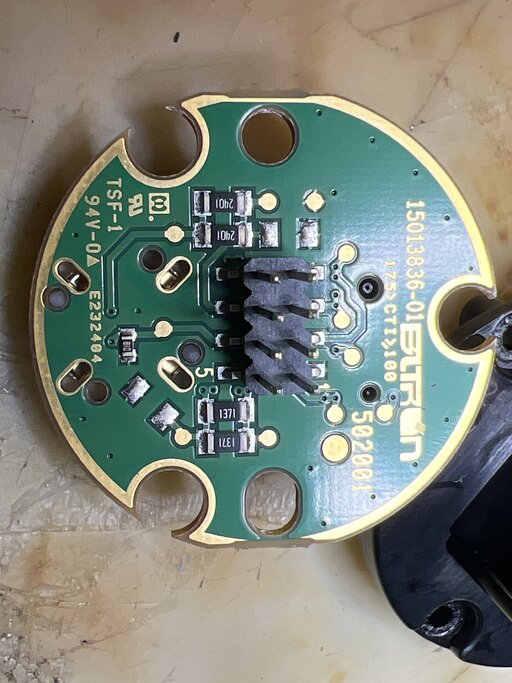

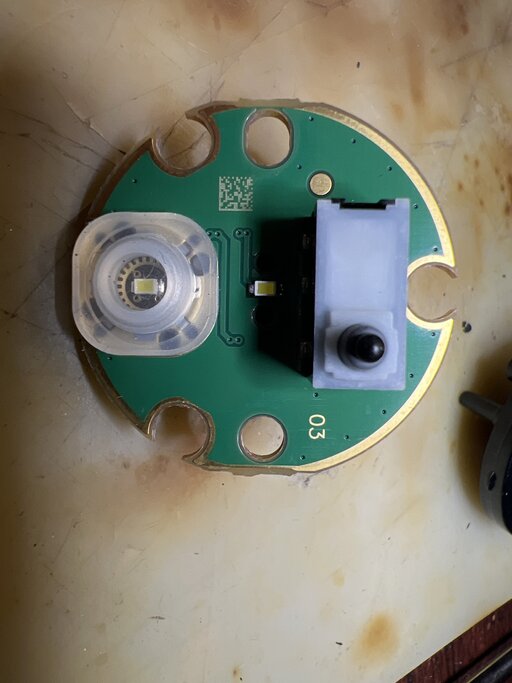

Накидал распиновку.



[greka_85]

Включается 2 нажатия и ожидать ~4сек.
Выключается 3 нажатия.
Кнопка StartStop не имеет реакции.



[романофф]

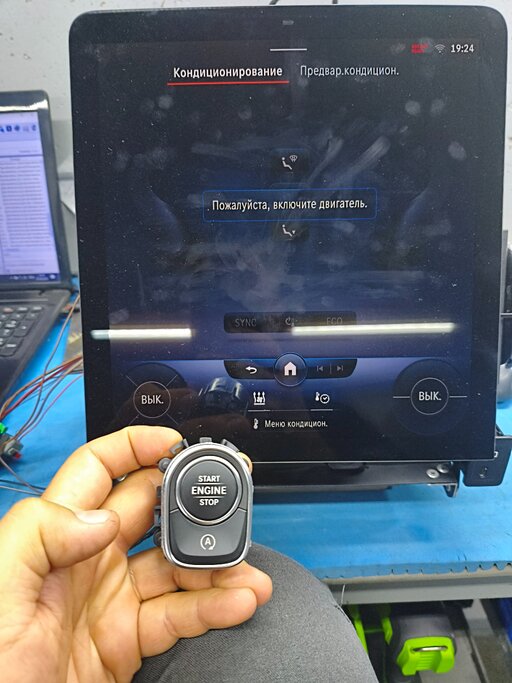

длительное нажатие и несколько нажатий надо из-за- того, что у тебя ESP нет, и замок не знает едет машина или нет. это для того что-бы случайно на ходу не выключить. (можешь понажимать - напишет удерживать или нажимать несколько раз на живой машине).
