ME_KE Не записывает последний блок кодировки msm1_h W168. (Для круиза)

[valery_t]

Здравствуйте! Установил переключатель круиза (темпомата) без лимита, сделал проводку, но не могу перекодировать блок.
Вин wdb1680311j374736. А140 г.в. 2000. Кодировка была 123 032 147 007 000 (без темпомата), нашёл в интернете для круиза 123 034 147 015 000.
В вариантном кодировании есть два пункта:
1. Read or carry out coding
2. Erase coding

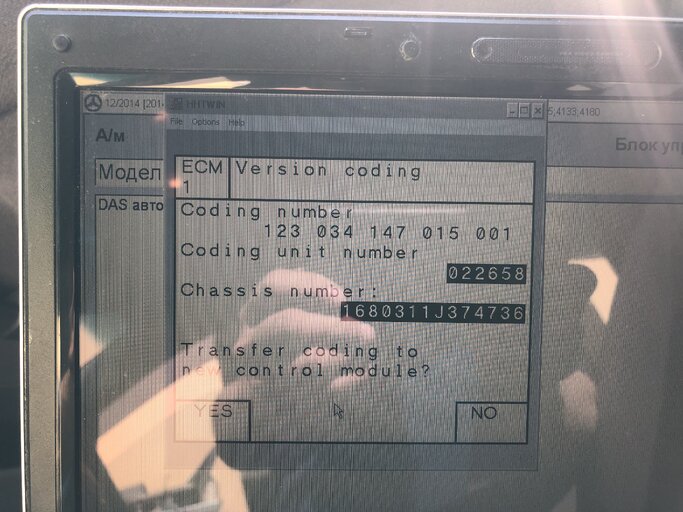

Выбираю пункт 2. Стирается кодировка. Потом выбираю пункт 1. Предлагает ввести код вручную, но обратил внимание что не все нули, а в четвёртом блоке есть двойка. Ввожу новую кодировку, но ругается при сохранении. Тем не менее говорим сохранить и в итоге в последнем блоке получается 001 вместо 000.
В итоге с этой кодировкой работает только лимит (хотя переключатель без лимита).
Пробовал вернуть старый код, всё тоже самое, в последнем блоке сохраняется 001. Делал несколько раз, всё-равно 001. Что может быть не так? Код не подходит? Или диагностика?
Диагностика С3 (С4 точнее)), xentry 2014.



[романофф]

015   VERSION:        TWC    TWC DELETED  V-MAX      M5     MSG    AKS    AG5    TEMP.    CLIM.   CODE NUMBER       MODEL/TYPE
015   CODE       :    ---  918/623       210KM/H     ---    429    421    423     440    580/581
015                    X                     X                             X                X     123 032 147 007 000   168 031
015                    X                     X                             X       X        X     123 034 147 015 000   168 031

кодировка верная, никаких отдельных лимитов нет, проблема где-то ещё, если не работает.



[valery_t]

Так в последний блок почему прописывается 001? Я даже с эбу вытащил 53 пин (переключатель лимита). Но в диагностике видится lim - on, круиз - off.
А вы можете глянуть что по 123 034 147 015 001 этой кодировке получается?



[романофф]

Но в диагностике видится lim - on, круиз - off.

Покажи. Там нет описания этих надписей? на этой машине нет отдельных кодировок лимитера. при езде проверял?

по 123 034 147 015 001 этой кодировке получается?

Нет таких в списке.

круиз с лимитером пошёл с 06.99, у тебя машина 2000 года. если, конечно, там никто не колхозил и блок стоит родной, а не меняный на хз что (блок со встроенным расходомером)

кодируется ТОЛЬКО 440 код - он включает в себя лимитер.



[valery_t]

При езде работает только лимит. И на приборке загорается лампа и на дисплее заданная скорость. Переключатель работает, задаёт скорость как положено.
Фото с диагностики позже скину, я не имел ввиду что могу с диагностики включать/выключать. Это где можно увидеть статус переключателей и пр.

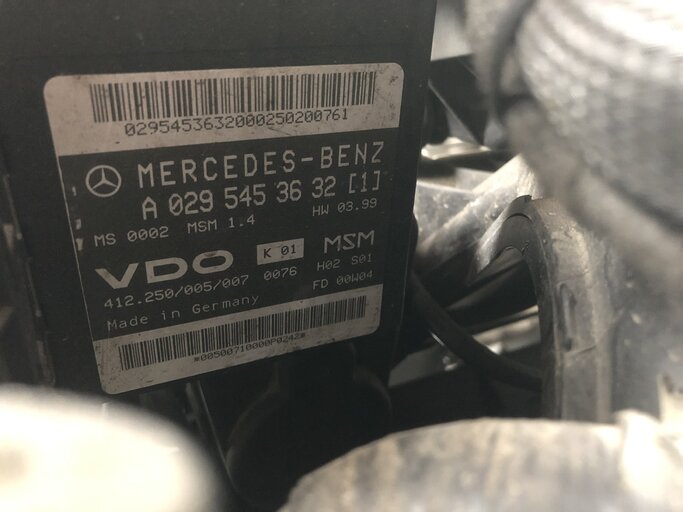

На фото шильда блока, хотя она ни о чём не скажет.
По этой схеме (из вашего поста) и подключал. Сейчас 53 отключен от эбу.

сообщение автоматически приклеено: Май 16, 2022

Да, кстати, не знаете что за s5 на переключателе?



[романофф]

на приборке загорается лампа и на дисплее заданная скорость

так и должно быть при ЛИМИТЕ, при круизе - НИЧЕГО не загорается, и круиз работает только от 40кмч. ещё раз повторю - нет отдельно лимита.

я не имел ввиду что могу с диагностики включать/выключать. Это где можно увидеть статус переключателей и пр.

ну, если у тебя видит переключатель - то проверяй на ходу. должно работать.



[valery_t]

Переключатель без лимита))
Может переключатель с лимитом найти? Хотя 53-ий откинут.
При движении сразу активируется лимит.
Я думал может в esp ещё чего настроить нужно, но там ничего нет.



[романофф]

Переключатель без лимита))

При движении сразу активируется лимит.

у тебя по схеме вход лимитера должен подтягиваться к плюсу при выключенном лимитере через диод и резистор, а при включении - туда подаётся масса (и диод загорается). сейчас у тебя там 0в = лимитер включен.

попробуй подтянуть резистором в плюс. или подключи подходящий рычажок.



[valery_t]

Спорить не буду, но у меня сейчас стоит переключатель s40. Там, судя по схеме, вообще коммутаций нет на 4-8 контактах (s6), это 53-минус со стороны эбу.
Попробовать нужно подтянуть. Вот с номиналом сопротивления бы не ошибиться))



[романофф]

Попробовать нужно подтянуть. Вот с номиналом сопротивления бы не ошибиться))

там 12в опорное - 10килоом достаточно чтоб детектилось...

Спорить не буду, но у меня сейчас стоит переключатель s40.

схема выше. до 5-99 лимитера не было, поэтому вход этот не учитывался. потом сделали лимитер - вход либо +12v либо 0v стал. для переключения. (исходя из схемы)



[valery_t]

Спасибо большое за помощь! Кто бы подумал, что дело в переключателе!
Вообщем сделал по схеме (2 кОм + светодиод) на 53 контакт, ну и кнопочку с предом добавил на всякий, и лимит отключился.

Круиз заработал!

А, вот, что делать с 1 в последнем блоке кодировки? Забить?



[романофф]

Работает? Забей.



[valery_t]

Спасибо!)
Тогда решено!
Можно тему закрывать. Если нужно.
