NTG5s1 Разъемы на comand 5.1

[Yaroslav]

Добрый день всем!

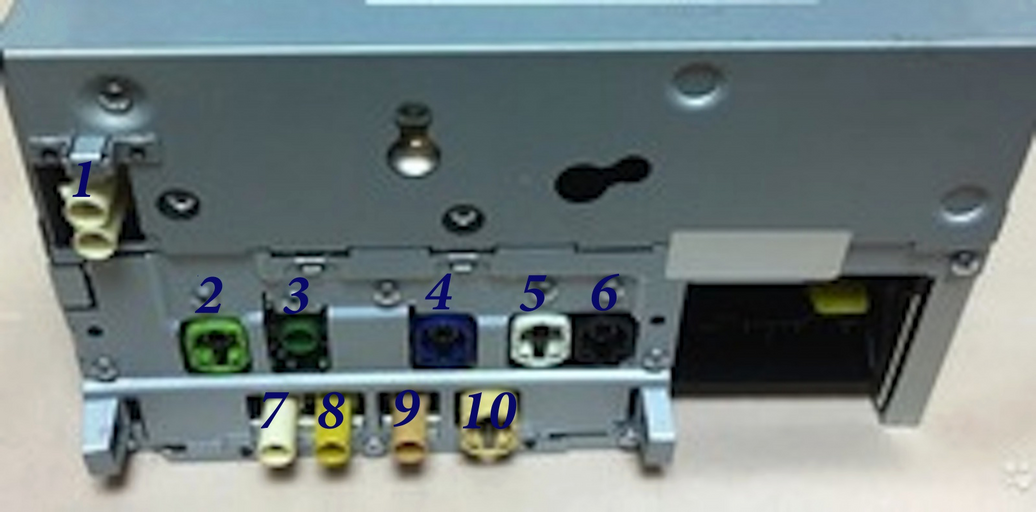

Пытаюсь разобраться с разъёмами на comand 5.1

Вот что мне известно, а что нет:
1. Fm/Am антенна
2. ???
3. ???
4. LVDS LCD Дисплей
5. Камера
6. USB
7. GPS
8. Bluetooth
9. ???
10. ???


Подскажите, может кто-то знает что за разъемы 2,3,9,10 ?
Буду очень вам благодарен!



[романофф]

Ксентри есть?



[Yaroslav]

Ксентри есть?

К сожалению нет



[Yaroslav]

Просмотреть вложение 11389

Это фото от ntg 4.5 я его видел в интернете, но на нем нет тех разъемов, которые меня интересуют.. (см. на моей фото 2,3,9,10)



[романофф]



[Yaroslav]

Просмотреть вложение 11390

Большое спасибо!

Дополнил свои заметки новыми данными:

1. Fm/Am антенна
2. ???
3. Nigh View
4. LVDS LCD Дисплей
5. Камера
6. USB
7. GPS
8. Bluetooth
9. Wi-fi
10. AV Out

Осталось только выяснить, чтр это за зеленый разъём под номером 2?



[романофф]

что, много разьемов осталось?



[Yaroslav]

что, много разьемов осталось?

У меня лишних проводов не осталось, после замены с audio 20 на comand, все воткнул, просто стало интересно для чего остальные гнезда в comand? Вдруг в перспективе возникнет мысль еще как-то доработать систему..



[романофф]

вам это не понадобится, всё что может понадобиться - перечислено )



[Yaroslav]

вам это не понадобится, всё что может понадобиться - перечислено )

Хорошо, понял)
Но все равно любопытно) если кто-то знает что это за разъем, напишите



[романофф]

для коммуникационного модуля, легче стало?



[Yaroslav]

для коммуникационного модуля, легче стало?

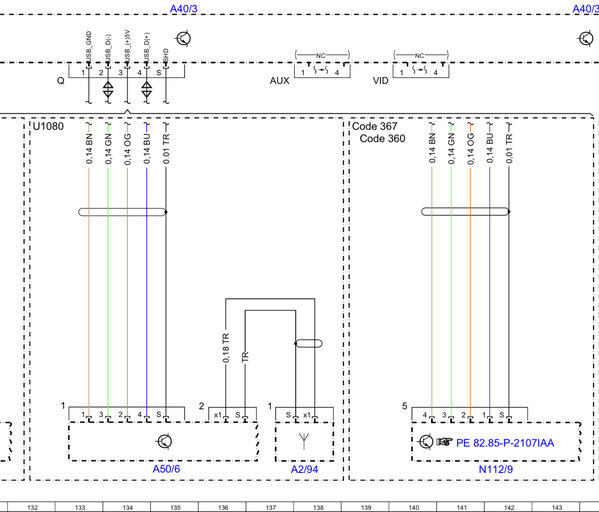

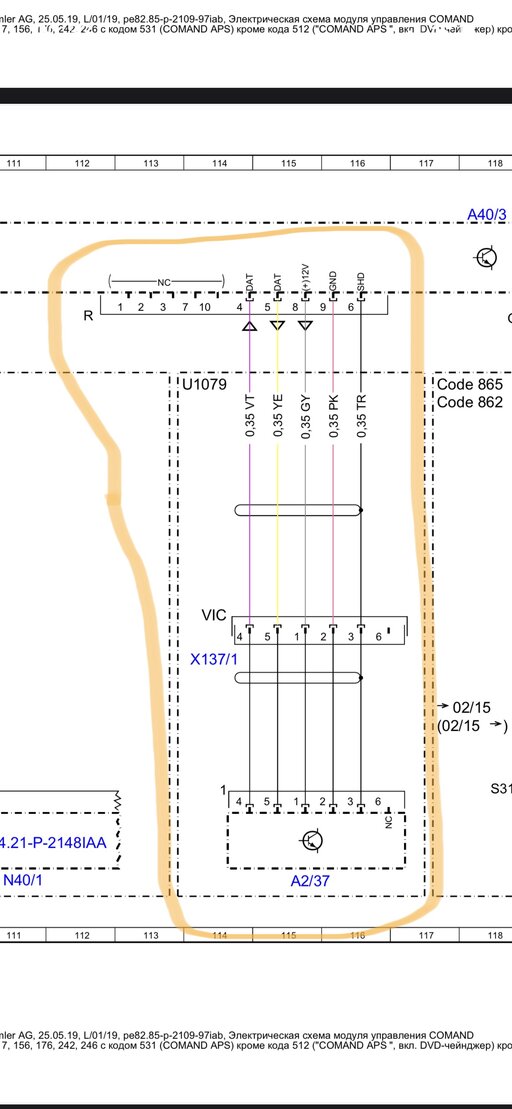

Нашел схему распиновки разъемов comand 5.1 и судя по ней, я правильно понял, что речь идет про вот это (см.фото) -
«Информационно-коммуникационная система VICS»?

Если да, то не подскажите что это за система и для чего она подключается к магнитоле?



[романофф]

смотри внимательно. Не то.



[Yaroslav]

смотри внимательно. Не то.

Ну тогда еще возможно вот это:
«Информация о трафике»
«Система учета дорожных сборов»
, либо у меня просто схема не полная, т.к. более подходящего на ней я не нашел..



[романофф]

ну, вам-же сказали - КОММУНИКАЦИОННЫЙ МОДУЛЬ, забудьте о нём.



[Yaroslav]

ну, вам-же сказали - КОММУНИКАЦИОННЫЙ МОДУЛЬ, забудьте о нём.

Ок, тогда дополню свои записи в таком виде (см. ниже) и тему можно закрывать, спасибо большое за помощь!

1. Fm/Am антенна
2. Коммуникационный модуль
3. Nigh View
4. LVDS LCD Дисплей
5. Камера
6. USB
7. GPS
8. Bluetooth
9. Wi-fi
10. AV Out

Но если вдруг вы в курсе, что это за Коммуникационный модуль? За какие опции в авто он отвечает, что делает?, то напишите пожалуйста хотя бы в двух словах.. Для общего развития будет полезно узнать.



[романофф]

в висе посмотрите.... если из названия не понятно.



[Yaroslav]

в висе посмотрите.... если из названия не понятно.

Хорошо, благодарю! Как раз решил установить себе wis, чтобы более детально изучить схемы
