NTG1 Распайка Bluetooth модуля на NTG 1(W220)

[roma4420]

Привет, хочу распаять bluetooth модуль(VHM314) на comand NTG1(W220, Vin - WDB2201841A446427), чтоб можно было коннектить телефон и по беспроводному соединению слушать музыку.
На NTG1 для w211 много видео и статей по установке модуля, но когда разобрал NTG1 от 220, увидел что схемотехника плат разная.

Может кто подскажет, где на NTG1 найти необходимые контакты? Или вдруг блок схема есть у кого?

Необходимо распаять питание - плюс, минус;
И выход аудио - левый, правый, земля.

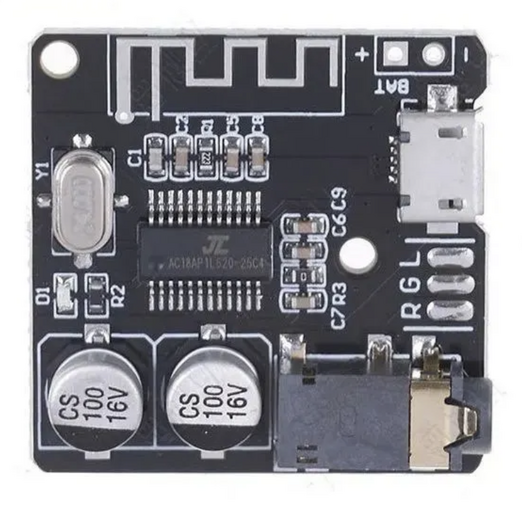

Модуль:

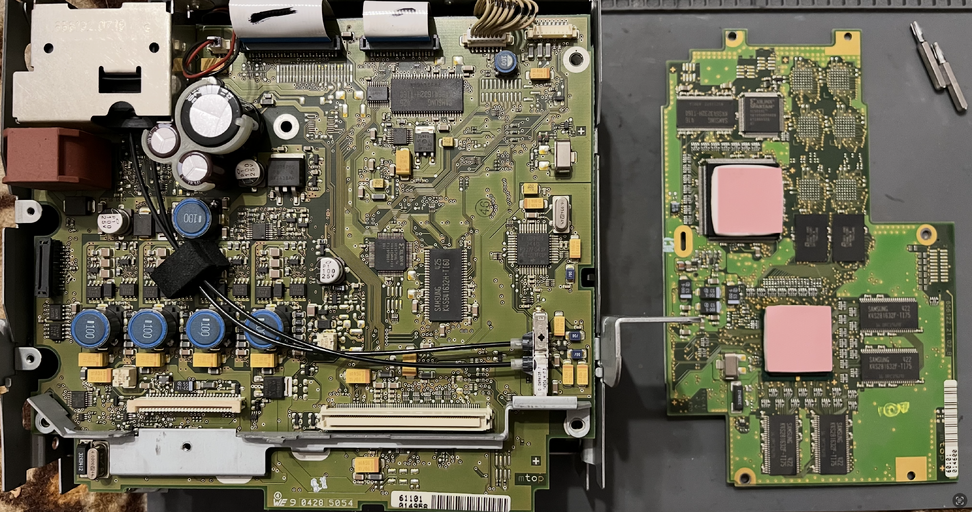

Плата NTG1:

сообщение автоматически склеено: Окт 16, 2024

NTG1 такой:



[roma4420]

Питание вроде нашел. Осталось аудио найди.



[романофф]

Вин или номер



[roma4420]

Вин указан, дублирую: WDB2201841A446427



[романофф]

На NTG1 для w211 много видео и статей

на 211 там вход на жопке сразу. тут нету.

у тебя там есть тв тюнер в багажнике, на башке можно выбрать AUX вход с тюнера. (на нём есть колокольчики.)



[roma4420]

В этом видео , в NTG1 на 211, автор вроде распаивает контакты аудио выхода на какой то Walkman separation point X39/45




На NTG1 для 220 такого нет на блок схеме.



[романофф]

, в NTG1 на 211, автор вроде распаивает контакты аудио выхода на какой то Walkman separation point X39/45

ещё раз

на 211 ЕСТЬ AUX НА ЖОПЕ РАДИО (NTG1)
на 220 НЕТУ.



[roma4420]

на 211 там вход на жопке сразу. тут нету.

у тебя там есть тв тюнер в багажнике, на башке можно выбрать AUX вход с тюнера. (на нём есть колокольчики.)

Просмотреть вложение 16994

то есть comand могу собирать. Разбирать тюнер и на нем пробовать распаивать модуль?

сообщение автоматически склеено: Окт 16, 2024

ещё раз

на 211 ЕСТЬ AUX НА ЖОПЕ РАДИО (NTG1)
на 220 НЕТУ.

да, понял. Когда писал предыдущий пост, еще не видел ваш про тв тюнер.



[романофф]

ну, если надо разобрать что-то, то разбирай. я-бы без разбора снаружи блочёк повесил на проводках в коробочке. оно и антенна - лучше ловиться снаружи будет, чем в железке, и ломать ничего не надо. можно репу почесать, и miracast какой туда подцепить чтоб видео сразу было...



[roma4420]

дополняю, так как пользуюсь iphone, решил подключить Apple TV 4 и посмотреть насколько удобно будет пользоваться.
Из плюсов:
- Коробка сама небольшая из за чего можно удобно много где разместить,
- В охлаждении особо не нуждается,
- Пульт работает по bluetooth(не надо выводить ик приемник),
- 12V берутся с самой приставки(не нужны преобразователи),
- Простое и безпроблемное подключение.

Питание повесил на 15 клемму, купил конвертер HDMI to AV на тюльпаны (RCA) и все заработало.
Сейчас по AirPlay могу дублировать экран телефона на comand. Это позволяет отображать навигацию на экране и слушать музыку(это основное чем пользуюсь). Громкость регулируется кнопками на руле. Треки переключаю на часах(кнопки на руле не переключают).
Когда проигрывается музыка, телефон можно заблокировать и музыка продолжит воспроизведение. Если включать навигацию, тогда экран должен быть включен. Если выключить, трансляция прекратится.



[Jonn007]

а еще можно поставить эмулятор сд чейнжера на оптику ( триома ) с блютуз калабахой и микрофоном ? и будет даж громкая связь ? блютуз аудио и юсб



[roma4420]

а еще можно поставить эмулятор сд чейнжера на оптику ( триома ) с блютуз калабахой и микрофоном ? и будет даж громкая связь ? блютуз аудио и юсб

не знал, спасибо. Интересно чтоб была громкая связь. Попробую поискать/почитать, что это и как ставить.



[Jonn007]

не знал, спасибо. Интересно чтоб была громкая связь. Попробую поискать/почитать, что это и как ставить.

ну там блок скиф нужен насколько я помню и блютуз адаптер , там единственное все это включается с патифона по инструкции над привыкать ? но звук будет намного интересней чем через китай плату и аукс ?



[Jonn007]

развлекайтесь ?
