Для автомобиля W221 и нужна подключения схема переднего SAM Нужна схема блока N10/1

[Kot]

всем привет.
Для автомобиля W221 (WDD2211861А350710) и нужна подключения схема переднего SAM. Провод на концевик капота отсутствует, надо понять к чему он должен быть подключён.



[романофф]

wis есть? какая КОНКРЕТНО проблема?



[iammotor]

всем привет.
Для автомобиля W221 (WDD2211861А350710) и нужна подключения схема переднего SAM. Провод на концевик капота отсутствует, надо понять к чему он должен быть подключён.

На панеле пишет что открыт капот, во время движения?
Или просто нашли какой-то концевик на замке, не подключенный ?



[Kot]

wis есть? какая КОНКРЕТНО проблема

wis нет. Проблема концевик подключить не знаю куда, точнее вернуть на место как было с завода. Оторвали провод, к какому штекеру подключается неизвестно нужна схема.

На панеле пишет что открыт капот, во время движения

Нет. Когда открыл капот не срабатывает сигналка штатная. Концевик там должет быть.



[романофф]

концевик идёт в ЗАДНИЙ SAM.

Оторвали провод, к какому штекеру подключается неизвестно нужна схема.

фото провода, где оторвали? цвета проводов?



[Kot]

Или просто нашли какой-то концевик на замке, не подключенный

Он идёт отдельной запчатью и видимо его сняли, замок сейчас без него. Купить поставить не проблема, вопрос к чему подключить.



[романофф]



[романофф]

Купить поставить не проблема, вопрос к чему подключить

вы будете проводку до блока делать? посмотрите глазами рядом.



[Kot]

концевик идёт в ЗАДНИЙ SAM

Точно? N10/1 мне сказали, это передний. Что ж, если в задний то маловероятно что провод оторвали оттуда и вынули. Где то по пути искать отрезаный надо.

посмотрите глазами рядом

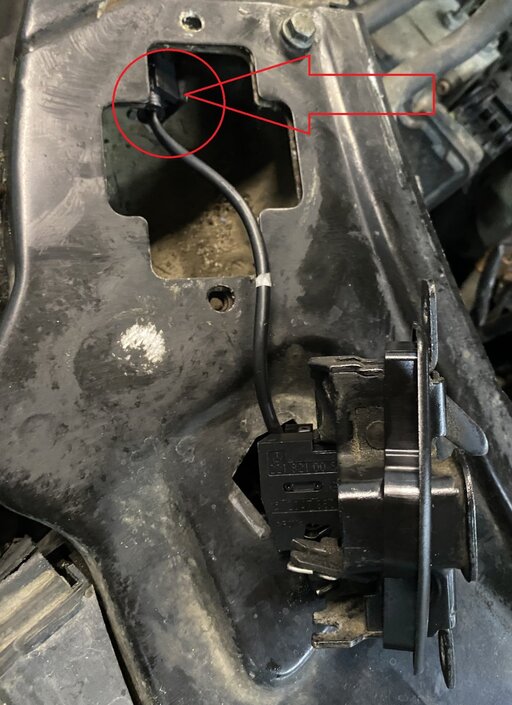

Именно так, выгледть как два провода должен. Просто пока не увидел и хотел от самого блока глянуть какие провода выходят, но не знаю в каком штекер под каким номером.

сообщение автоматически склеено: Понедельник в 20:15

Спасибо за схему! Сохранил.



[романофф]

Точно? N10/1 мне сказали, это передний. Что ж, если в задний то маловероятно что провод оторвали оттуда и вынули. Где то по пути искать отрезаный надо.

так вам тогда надо туда, где вам про передний сказали идти и схему просить.

вам схему дали, можете изучать.



[Kot]

тогда надо туда, где вам про передний сказали идти и схему просить.

Не надо, схему не дали только в какую сторону думать.
Схему посмотрел. Поясните, если не трудно, номер 7 в штекере будет правильно понял?



[романофф]

штекер I9, 7 позиция (контакт)



[Kot]

Спасибо!



[pahan.spb]

Он идёт отдельной запчатью и видимо его сняли, замок сейчас без него. Купить поставить не проблема, вопрос к чему подключить.



[романофф]

странно, автор что куда подключать тогда собрался, если

Провод на концевик капота отсутствует, надо понять к чему он должен быть подключён.

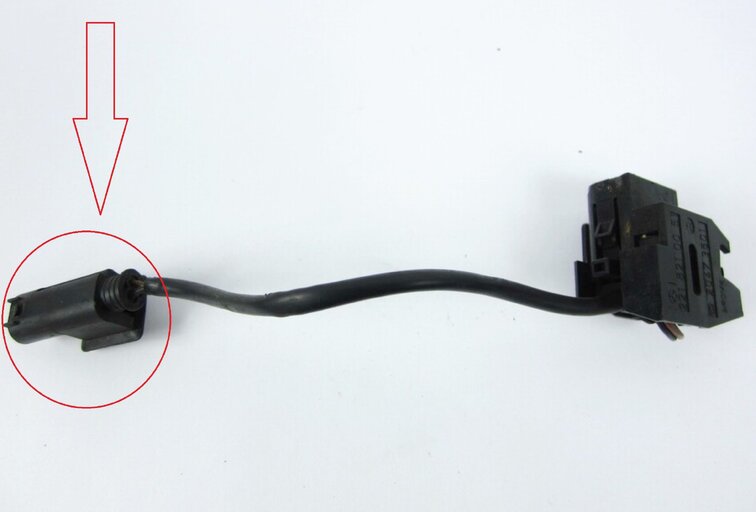

у него провода нет? так там на 221 оно в сборе идёт, или он концевик первый попавшийся купил от другой машины....



[Kot]

у него провода нет? так там на 221 оно в сборе идёт, или он концевик первый попавшийся купил от другой машины....

странно, автор что куда подключать тогда собрался

Да не покупал ничего ещё, просто отсутствует не только на замке концевик, но и НА МАШИНЕ провод, я не знаю у кого ума хватило вырвать или куда деть его. Поэтому и задался вопросом к какому блоку и в какой разъём подключаться должен он.



[романофф]

Ну, как купите концевик , так и разьем найдите сразу.



[Kot]

купите концевик , так и разьем найдите сразу

Опять же не проблема говорю, его ставить не на что будет, провода то нет. Из за этой проблемы и создал тему спрашиваю, все почему то понимаю что провода на концевике нет, а в моем случае в машине.



[романофф]

Вы начните. Никто никакие провода резать не будет если только там какой-то ремонт после удара был и провода не восстановили.



[Kot]

Оторвать могли, может были мелкие аварии и снималось что. Основной пучек, идущий к фаре цел выглядит как с завода, этого провода пока не нашёл. Дальше посмотрим.
Если попадётся на глаза должен красного цвета быть (см схему), верно?
