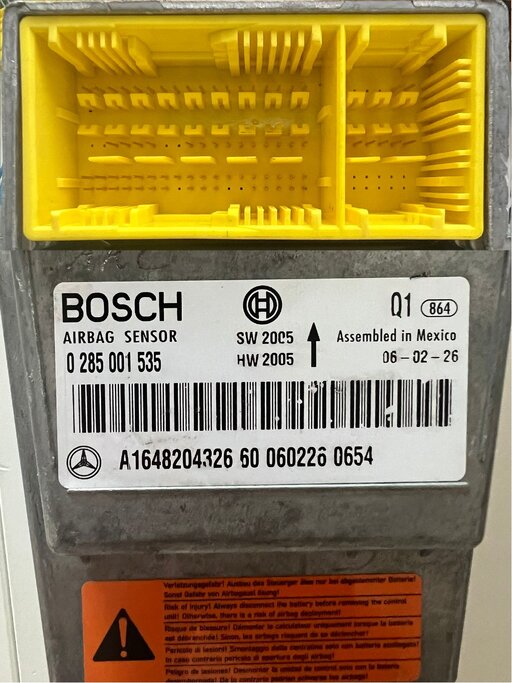

Распиновка модуля SRS A1648204326 Bosch

[yblyshchak]

Помогите, хочу подключить модуль SRS на столе, есть ли у кого-нибудь распиновка? Спасибо



[романофф]

pe91.60-p-2105-97maa



[yblyshchak]

pe91.60-p-2105-97maa

Просмотреть вложение 16140

cпасибо, за быстрый ответ, Я нашел весь документ, но я не вижу GND .... можете ли указать.
контакт 1 - VCC (+)
контакт 17 - CAN L
контакт 18 - CAN H
пин ? - GND (-) ????



[KostYK]

31



[rexplorer]

cпасибо, за быстрый ответ, Я нашел весь документ, но я не вижу GND .... можете ли указать.
контакт 1 - VCC (+)
контакт 17 - CAN L
контакт 18 - CAN H
пин ? - GND (-) ????

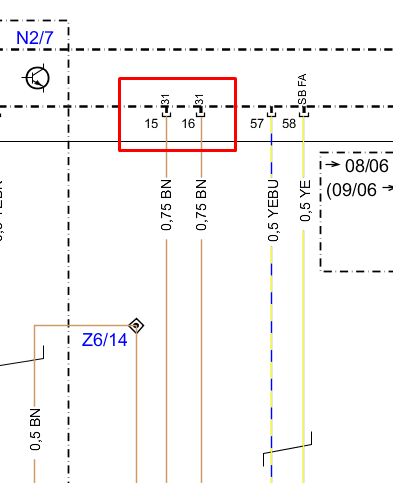

15 и 16 пины



[романофф]

пин ? - GND (-) ????

догадаться?



[yblyshchak]

31

15 и 16 пины

Я пропустил, что 30 (+), 31 (-). Спасибо ребята



[rexplorer]

Я пропустил, что 30 (+), 31 (-). Спасибо ребята

15 и 16 пины это и есть масса, W26



[Artem Gerasimenko]

а когда попадется блок от 204 допустим, у которого массы нету на пинах-что делать будем?



[KostYK]

а когда попадется блок от 204 допустим, у которого массы нету на пинах-что делать будем?

Гену крокодила, просить о помощи!!!



[rexplorer]

а когда попадется блок от 204 допустим, у которого массы нету на пинах-что делать будем?

а какое это имеет отношение к вопросу в данной теме?



[Artem Gerasimenko]

а какое это имеет отношение к вопросу в данной теме?

к тому что надо думать головой..



[rexplorer]

к тому что надо думать головой..

уметь читать схемы - тоже полезный навык



[mepavi]

массу берет из корпуса когда болтами крепите.
