VCI Не соединяется через XENTRY Openport, DTS/ECOUTE работают

vehicle communication interface - вопросы по мультиплексорам и адаптерам (любым)

PoISon

Новичок

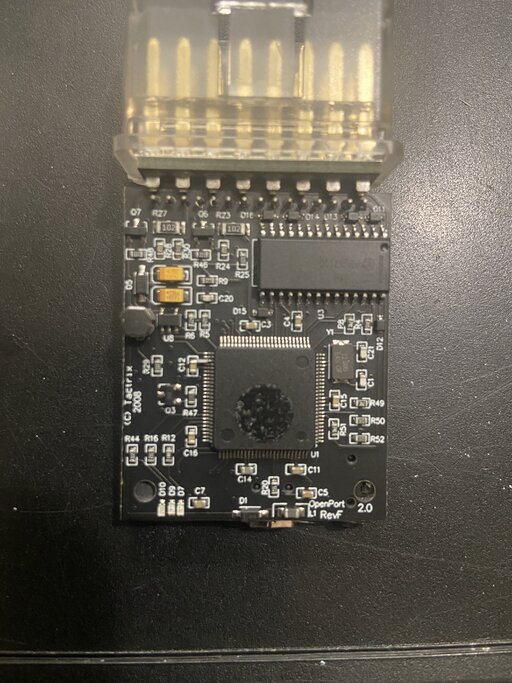

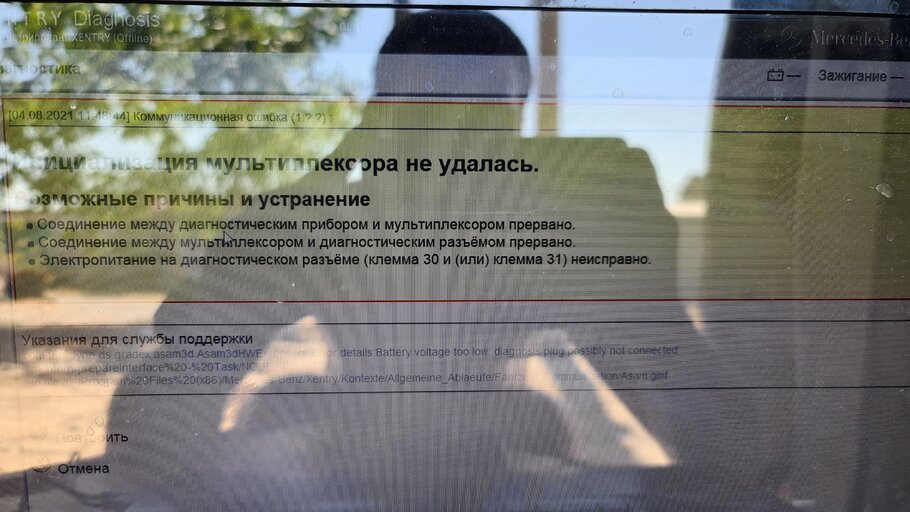

Что делать? Установил xentry pt 03.2021, все профиксил, прошло ровно без ошибок. Соединяюсь через obd2 черная плата (китайский j2534) вылазит ошибка. Помогите кто сталкивался


Вложения

  • 20210804_114915.jpg
    2.1 MB · Просмотров: 334
Решение
Может ваш случай, на плате ревизии E отсутсвует диод Зенера (стабилитрон) на 3.6V - D12, в ксентри не работает из-за напряжения считываемого программой 0.3V. В ведиамо работает тк там нет проверки напряжения.
Так же посмотрите сами контакты обд разъема опенпорт, непропай.
3 шт таких китайских попадались.
Там кривой отлом, он не ведает, что народу втюхивает, не удивительно, что нихрена не пашет.
Ты про амазинг роад имеешь ввиду?
сообщение автоматически приклеено:

В общем по данной проблеме, прочитав кучу постов здесь, в инете, на других форумах пришел к выводу, точнее решил попробовать китайского клона доработать до "оригинальный" tatrix. Нашел какую элементную базу менять. Если данная ошибка решится, сразу развернутый ответ сюда выложу

маловероятно, что это поможет, если у тебя при работе с ксентри не происходит обращения к адаптеру.
Как описано, при работе с ксентри необходимо питание на 16 pin - а это 30 клемма. Как выяснено это и есть постоянные +12 от акб, в vediamo этого не нужно поэтому и нет соединения. Сомневаюсь что у меня на обд обрыв, хотя завтра прозвоню))) но это из ряда вон выходящее. Сам не силен в пайке но посмотрев резисторы на плате опен порт ужаснулся, они вообще другого наминала именно по первичной цепи питания.
сообщение автоматически приклеено:

Хз что из этого получится, но по крайней мере что то делаю, с надеждой что получится, просто уже не знаю в какую сторону копать. Здесь, здесь хоть задан курс и по нему возможно прийти к целе.


Насчет отломов не правильных, мне все файлы и инструкцию давал парнишка с украины, все проверял в онлайне, сравнивали файлы *.ini, у меня так же как и у него, но у меня НЕ РАБОТАЕТ а у него РАБОТАЕТ
сообщение автоматически приклеено:

Клемма 30 это +12в, а клемма 31 я так понимаю это масса? Правильно?

Как описано, при работе с ксентри необходимо питание на 16 pin - а это 30 клемма. Как выяснено это и есть постоянные +12 от акб, в vediamo этого не нужно поэтому и нет соединения.
если у тебя не будет там питания - адаптер не сможет работать по CAN, ни в ксентри, ни в ECOUTE, так как эти +12 - идут на драйверы CAN, НО НА СВЯЗЬ с адаптером ЭТО НЕ ВЛИЯЕТ, у тебя нет связи, если лампочки переливаются, а не МИГАЮТ.

если у тебя не будет там питания - адаптер не сможет работать по CAN, ни в ксентри, ни в ECOUTE, так как эти +12 - идут на драйверы CAN, НО НА СВЯЗЬ с адаптером ЭТО НЕ ВЛИЯЕТ, у тебя нет связи, если лампочки переливаются, а не МИГАЮТ.
Пробовал соединиться с авто, а разъем в авто не вставил, ошибка точно такая же. Почему тогда ECOUT стабильно работает?

ещё раз - когда адаптер начинает работать - лампочки перемаргиваются коротко.

когда он не активен, то цвета ПЕРЕЛИВАЮТСЯ. чтоб дошло до диагностики входа питания - с ним должна связь открыться, а её нет судя по всему.... ты написал , что переливаются....

а не работает потому, что две разные программы с разными местами настроек.

ещё раз - когда адаптер начинает работать - лампочки перемаргиваются коротко.

когда он не активен, то цвета ПЕРЕЛИВАЮТСЯ. чтоб дошло до диагностики входа питания - с ним должна связь открыться, а её нет судя по всему.... ты написал , что переливаются....

а не работает потому, что две разные программы с разными местами настроек.

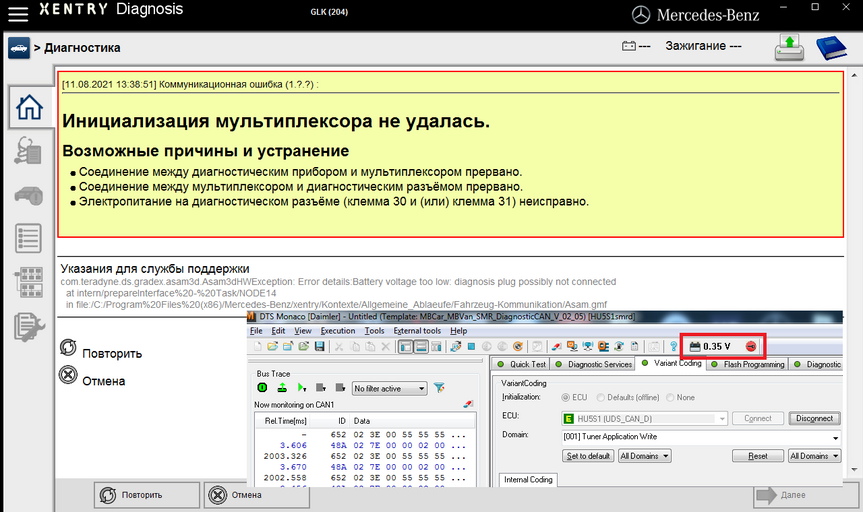

Романофф не хочу спорить но есть у меня такой экземпляр, работает в vediamo, monaco но не работает в ксентри, на нем все компоненты присутствуют но напряжение 0,35V если нажать на плату в определенных местах появляется 12 V и в ксентри все начинает работать.
При инициализации в ксентри когда 0,35V диоды переливаются и красный не моргает даже один раз сразу выбивает ошибку (те нет обращения к прибору).
Самое простое поставить монако и если напряжение правильное тогда косячная установка ксентри.


Вложения

  • 2.png
    56.1 KB · Просмотров: 164
Нет 15-iso 9141L, в разъеме машины ее вообще нет
сообщение автоматически приклеено:

В разъеме 4, 5- "gnd", 6- "can H", 14- "can L", 16- "+12"
сообщение автоматически приклеено:

Значит непропай где-то, или дорожка перебита получается. Еще причина...

Романофф не хочу спорить но есть у меня такой экземпляр, работает в vediamo, monaco но не работает в ксентри, на нем все компоненты присутствуют но напряжение 0,35V если нажать на плату в определенных местах появляется 12 V и в ксентри все начинает работать.
При инициализации в ксентри когда 0,35V диоды переливаются и красный не моргает даже один раз сразу выбивает ошибку (те нет обращения к прибору).
Самое простое поставить монако и если напряжение правильное тогда косячная установка ксентри.
Отдал адаптер на доработку, проверить, прозвонить, пропаять. Отпишусь как заберу и попробую

Ребята, проблема решена!!! После доработки адаптера, с первого раза xentry соединилась!!! Так что дорабатывайте и будет счастье!!!
сообщение автоматически приклеено:

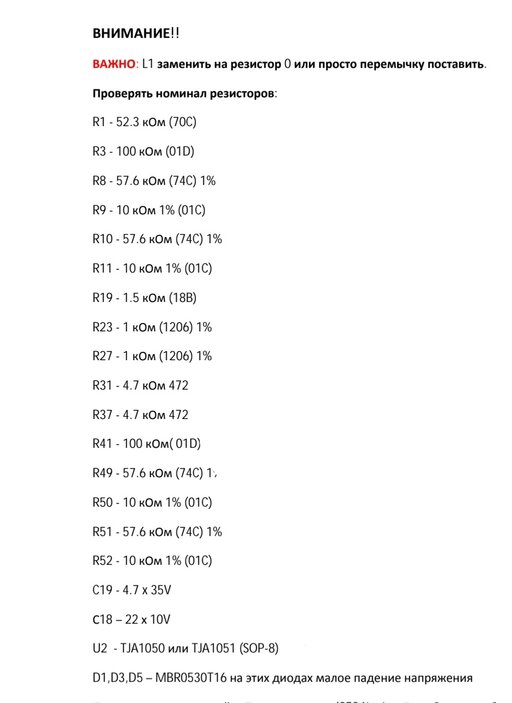

Дорабатываем по этой инструкции. Нужно менять элементы которые не соответствуют инструкции. У меня не совпадали 6 элементов, остальные были с такими же номиналами. Проверяйте, дорабатывайте, проверено что помогает


Вложения

  • Screenshot_20210919-102422_Samsung Notes.jpg
    Screenshot_20210919-102422_Samsung Notes.jpg
    63.8 KB · Просмотров: 517
Последние изменения:

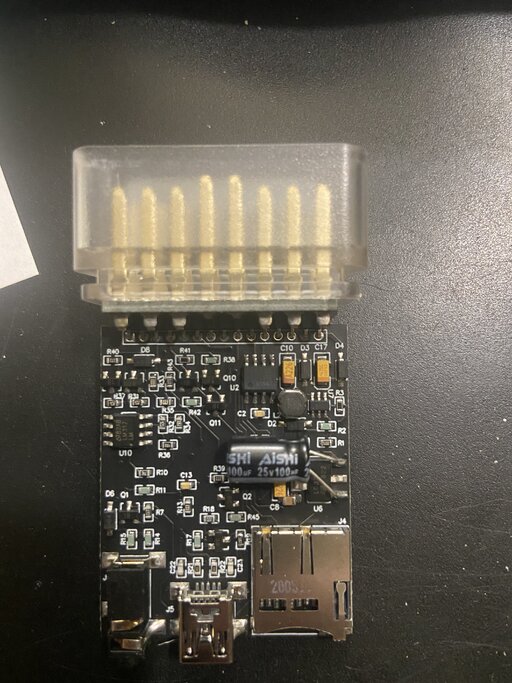

я доработал немного по другому -
Параллельно к С8 допаять керамику 10мкФ,

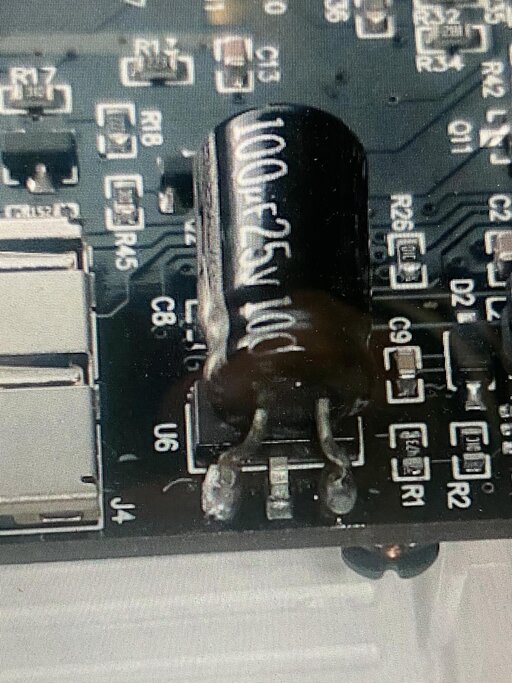

ЛМ-ке на 1 и 3 ноги электролит 100х25
R1 заменить на 513 ( можно 473)
R3 заменить на 104
R19 заменить на 152
R31 и R37 заменить на 472
R41 заменить на 104

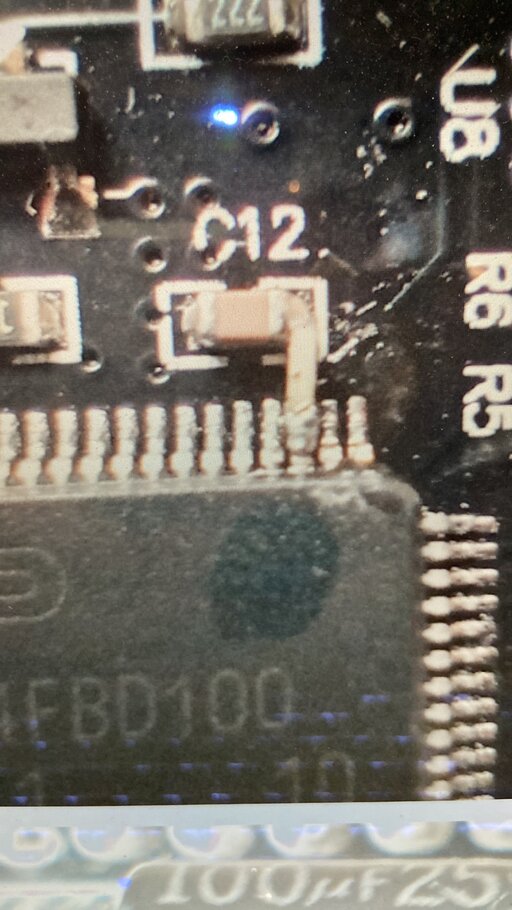

53 пин проца через резистор 10к на С12
всюду работает и весьма шустро
результат сфоткать не могу, нет фотика такого, а мобилкой фигня выходит


Вложения

  • изображение_viber_2021-11-23_15-14-21-230.jpg
    541.1 KB · Просмотров: 175
  • изображение_viber_2021-11-23_15-14-23-689.jpg
    254.8 KB · Просмотров: 153
  • A1B151F1-0EAD-47C7-8CA1-CC2E14BABDFC.jpeg
    2 MB · Просмотров: 166
  • 5328A438-F703-4F7B-AF47-BEC38ADEA90D.jpeg
    1.9 MB · Просмотров: 168
я доработал немного по другому -
Параллельно к С8 допаять керамику 10мкФ,
ЛМ-ке на 1 и 3 ноги электролит 100х25
R1 заменить на 513 ( можно 473)
R3 заменить на 104
R19 заменить на 152
R31 и R37 заменить на 472
R41 заменить на 104
53 пин проца через резистор 10к на С12
всюду работает и весьма шустро
результат сфоткать не могу, нет фотика такого, а мобилкой фигня выходит
По такой же схеме сделано Проц тоже через резистор на конденсатор, все пашет хорошо уже пару лет точно.

Параллельно к С8 допаять керамику 10мкФ,
ЛМ-ке на 1 и 3 ноги электролит 100х25
R1 заменить на 513 ( можно 473)
R3 заменить на 104
R19 заменить на 152
R31 и R37 заменить на 472
R41 заменить на 104
53 пин проца через резистор 10к на С12
всем привет! Решил тоже доработать свой старый tactrix openport2.0:
Параллельно к С8 запаял керамику 10мкф на 16вольт
ЛМ-ке на 1 и 3 ноги электролит 100х25 - запаял
R1 заменил на 513 (51ком, было 10ком)
R3 заменил на 104 (100ком, было 10ком)
R19 заменил на 152 (1.5ком, было 1ком)
R31 и R37 заменил на 472 (4.7ком, было 2.7ком)
R41 заменил на 104 (100ком, было 2.7ком)

Подскажите пожалуйста про 53ногу проца, её поднять нужно и на С12 через резистор 10к или просто кинуть резистор 10к с 53 ноги на С12? Склоняюсь ко второму варианту х)
