VCI Поделитесь пожалуйста распиновкой sd connect в разъем OBD.

vehicle communication interface - вопросы по мультиплексорам (любые)

quintal

Новичок
Здравствуйте. Поделитесь пожалуйста распиновкой sd connect в разъем OBD. Повредили мне кабель.


quintal

Новичок
Спасибо огромное!
сообщение было автоматически прилеплено:

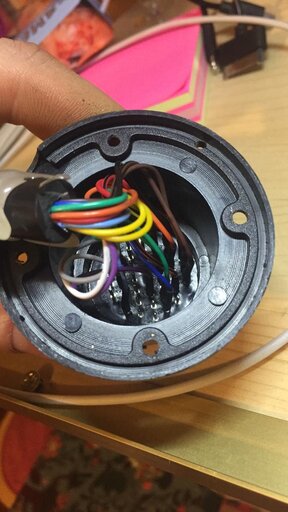

Странно. У меня разъем соответствует типу 2, а распиновка частично подходит от типа 1. Не соответствует схеме 7, 13 контакты. 15 у меня задействован а на этой схеме вообще отсутствует. Это такая хитрость у sdconnect из китая?
сообщение было автоматически прилеплено:



Вложения

  • OBD SDconnect.pdf
    175.9 KB · Просмотров: 28
