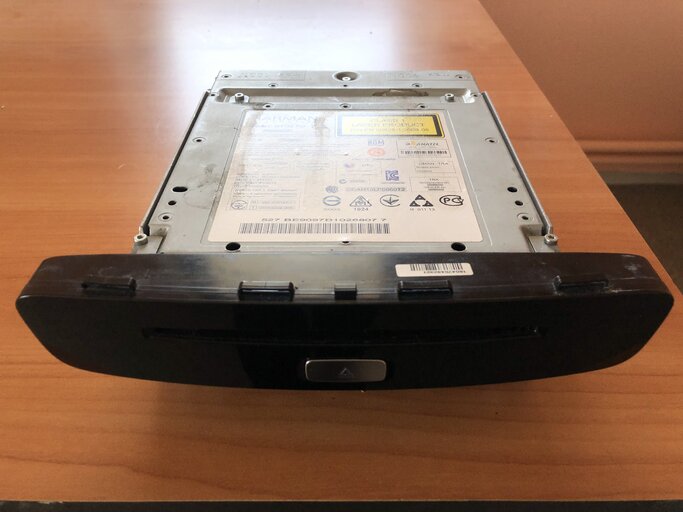

NTG5s2 FU222 - задний медиа центр(A26/18 ,DVD) внутренности.

[Andrei]

Приехал на машине с проблемой периодического ребута(раз в 1-2минуты) и при этом весь звук в машине секунд на 5-10пропадает.
на диагностике его нет. Сняли, оптику закольцевали отпустили машину.

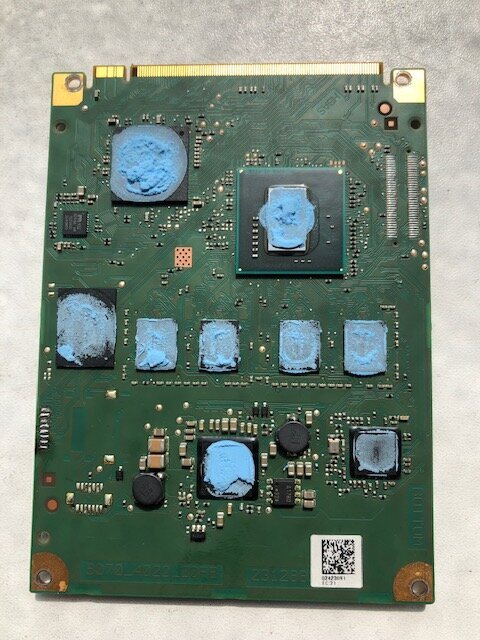

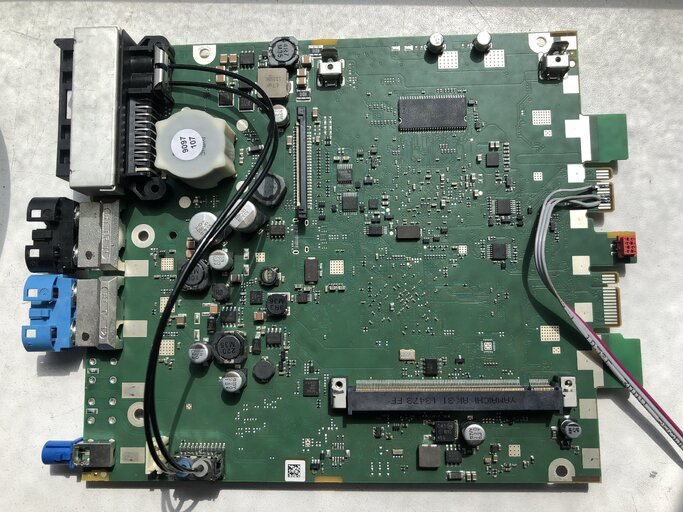

Внутри этот fu222 выглядит как hu5 в "миниатюре".

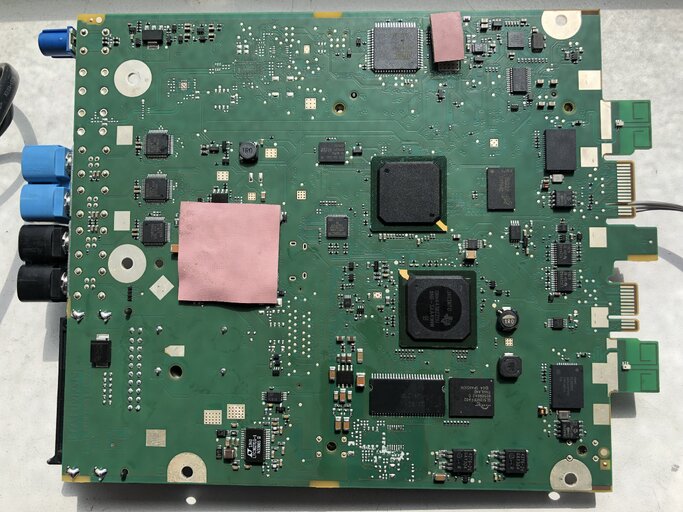

Только диагностика идет через most, а так плата с "графическим" процом один в один, пины чтения sd/mmc там же, uart от Jacinto там же.
По итогу отъехала прошивка в jacinto, один битик поменялся и аппарат труп. Из mmc/sd вытянул пароль рута. Из файлов обновления собрал прошивку. Слил по uart то, что было внутри, по сравнивал- залил рабочее.



[романофф]

Так я не понял - бит сменился в карточке или где?



[Andrei]

В 29gl512, позже ещё логи прикреплю, забыл



[Andrei]

Спойлер: Лог сломанного fu

IPL: 9091 (Jacinto), 264/552/132 MHz (ARM/DSP/SDRAM); RAM: 64 MB
[ver.11335A, built 2011-08-19 18:29:04 2263922]
boot img #0 from NOR ... [fastboot: ARM=20C20000 +20FC0000 DSP=215E0000]
*** jumping to 40104f20 ...
Startup: PL_qnx_startup-jacinto_11462A, built 2011/11/15_12-24-18_UTC

Library: PL_qnx_startup_10423A, built 2010/10/20_09-35-59_UTC

comand: -C3412,0 -t -v -x 0x41800000,0x800000 -D8250.1c20000^2.115200.24000000.16
RAM: 64 MB
FLASH: 64 MB @0x20000000
DSP: loader c64xp_ipl_T03 (Mar 30 2010 15:45:32), args @407c2200 (512)
AINTC prio: 0-63:0 [default]
CPU0: Dcache: 512x32 WB
CPU0: Icache: 512x32
CPU0: 41069265: arm926 rev 5 264MHz

System page at phys:4000d000 user:fc405000 kern:fc405000
Starting next program at vfe066204
cpu_startnext: cpu0 -> fe066204
----------------------------------------------------
Welcome QNX 6.5.0 - DAIMLER NTG5 9091 FU JACINTO IFS
----------------------------------------------------
dsploader: DSP loader: image #1 not found!
/boot/bin/unmountFS.sh[4]: on: cannot execute - No such file or directory
/boot/bin/unmountFS.sh[5]: on: cannot execute - No such file or directory
/boot/bin/unmountFS.sh[7]: mount: cannot execute - No such file or directory
mount nand to readonly successful
SYS_INFO: Switch intel power off not successful, trigger shutdown system

getdip
close

Спойлер: Лог рабочего

IPL: 9091 (Jacinto), 264/552/132 MHz (ARM/DSP/SDRAM); RAM: 64 MB
[ver.11335A, built 2011-08-19 18:29:04 2263922]
boot img #0 from NOR ... [fastboot: ARM=20060000 +20400000 DSP=20A20000]
*** jumping to 40104f20 ...
Startup: PL_qnx_startup-jacinto_11462A, built 2011/11/15_12-24-18_UTC

Library: PL_qnx_startup_10423A, built 2010/10/20_09-35-59_UTC

comand: -C3412,0 -t -v -x 0x41800000,0x800000 -D8250.1c20000^2.115200.24000000.16
RAM: 64 MB
FLASH: 64 MB @0x20000000
DSP: loader c64xp_ipl_T03 (Mar 30 2010 15:45:32), args @407c2200 (512)
AINTC prio: 0-63:0 [default]
CPU0: Dcache: 512x32 WB
CPU0: Icache: 512x32
CPU0: 41069265: arm926 rev 5 264MHz

System page at phys:4000d000 user:fc405000 kern:fc405000
Starting next program at vfe066204
cpu_startnext: cpu0 -> fe066204
----------------------------------------------------
Welcome QNX 6.5.0 - DAIMLER NTG5 9091 FU JACINTO IFS
----------------------------------------------------
login: klr1: 4.487 /dev/klr1 (ACSI device /dev/ser2, UID log size 16)
klr0: 4.827 /dev/klr0 (ACSI device /dev/ser4, UID log size 16)
klr1: 6.439 ACSI: protocol info failed: code 0x40000 0 bytes
klr1: 6.448 ACSI: firmware version failed: code 0x40000 reply 0 bytes
klr0: 6.749 ACSI: protocol info failed: code 0x40000 0 bytes
klr0: 6.758 ACSI: firmware version failed: code 0x40000 reply 0 bytes
multicored [000000012.075]:version 4.6.j, verbosity 1 (supported 4), scope 0x00000001, console: /dev/ser1 (fd=3), FILE_LOGGING, TESTCONTROL, DYNAMIC_LOAD
multicored [000000012.110]:using 1500 buffers of size 1460 (total  2190000 bytes)
multicored [000000012.219]:going quiet
tcgetattr stdout: Inappropriate I/O control operation
SOFTWARE VERSION: RL_NTG5_17.50a_14504AB4
000012404 ms 1970-01-01 00:00:00,894 1 10000     0 C: Cycle Counter : 23

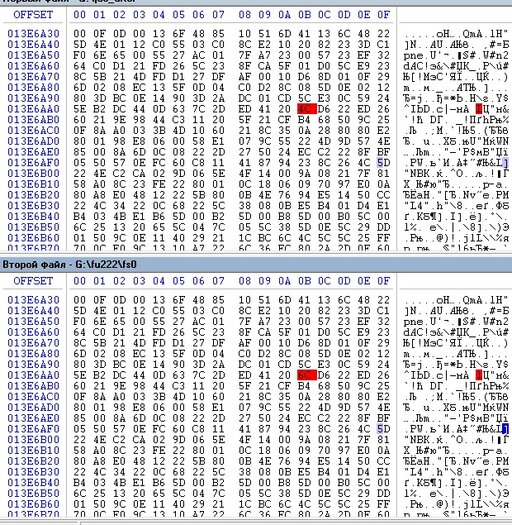

Ну и сам "поломатый" битик



[романофф]

Dsp лоадер, а что там побито было, что его не грузило?



[Andrei]

в обновлялке это называется jacinto_boot.img , конкретно что за файло не разбирался
