NTG3 Most не спит w221 Harman

[Rostov]

Авто w221 8г не спит усилок харман и телефон, оба по 700-800мА, в сумме 1,5а
Разобрал почистил поменял вентилятор, нашел отвал ножки транзистора подтягивающего линию wake up к земле через 10ом резистор, восстановил и так прошелся по плате пропаял в чем сомневался
Конфигурацию шины most и can(убрал тв) сделал, нет тв ресивера, мост закольцован, теперь правильная конфигурация, всего 3 блока команд, усилок телефон
Ошибок нет, так все работает прекрасно, все на связь выходит
12в на wakeup присутствуют постоянно
Замыканий на землю нет, на + тоже, проверял отсоединив от всех блоков
Разбирал еще и телефонный модуль и команд, все чисто
Приборка засыпает они связаны по can F


Что еще можно посмотреть?
Через сколько они засыпать должны? 10 минут после постановки на сигнализацию(двери и багажник замки закрыты), а они все жрут и жрут, вентилятор крутится

Как просыпается шина я нашел

Скрытый текст:Normaler Wake-up
* В состоянии покоя провод Wake-up находится под напряжением акк.
батареи (например, 13 Вольт).
* После включения соответствующие элементы шины MOST
получают электрический Wake-up-сигнал. При этом провод Wake-up
сообщается с массой в течение ок. 75 мсек.
* После активации шины MOST с помощью Wake-up-сигнала
соответствующий элемент шины отправляет обратный сигнал. При
этом Audiogateway посылает световой сигнал через
MOST.
* Не реагирующие компоненты могут быть активированы с помощью
светового сигнала. Поэтому обрыв провода Wake-up не приводит к отказу оптической шины.
Если шина MOST разорвана и Audiogateway в течение определенного
времени не получает обратный сигнал, то AGW посылает повторные сигналы на активацию.

А как засыпает? Перестают идти сообщения по мосту? Или что то на wake-up происходит?



[романофф]

Что еще можно посмотреть?

с отключением какого из этих двух блоков (оптику перемычкой пропускай) проблема пропадает? если подозреваете оптику - отключите её целиком (перемычками) и физически обесточьте. оставьте радио одно, и проверяйте....

проблема 99% не в этих блоках.



[Rostov]

с отключением какого из этих двух блоков (оптику перемычкой пропускай) проблема пропадает? если подозреваете оптику - отключите её целиком (перемычками) и физически обесточьте. оставьте радио одно, и проверяйте....

проблема 99% не в этих блоках.

Спасибо, Попробую с утра

сообщение автоматически приклеено: Окт 21, 2024

Если отключить усилитель и потом его включить, сняв пред, то он спит, так же и с телефоном, с командой только не проверял



[Rostov]

Отключение команда никак не повлияло на сон
Телефон вырезал, закольцевал, один раз уснул, но из 5 раз, и перестал вращаться вентилятор на постоянку(странно)
Есть диод на плате боковой где мк, он гаснет через 2 мин при штатном включении, так же видно что по оптике перестает передача, перестает светиться, при этом всеравно 700ма
Питание вейкап на плату приходит, с разьемом все ок
пробовал без оптики на усилителе не спит
Состояние платы сухое, единственный найденый косяк это только транзистор подтяжки к земле вейкап
Если питание снять и подать потребление прекращается(ну это логично) надо мост перезапускать
Еще нашел потребление 300ма от n82/1 11a 14, на f32(блок спереди справа, на проводе который идет на + переднего АКБ и реле к1(подключение переднего к заднему) по упровояещему 11а 6 тока нет
Подозреваю сам Bns(хотя внутри все чисто и сухо(об этом далее поясню)

Как то странно такое насмотрелся в авто, все в зелени и ржавое и отгнившее и все работает у людей, тут единственную зеленушку нашел на блоке парктпоников снизу на разьеме, все колодки кан чистые, блоки сам все внутри идеально чистые, в общем что не вскрою, как электронщику приятно, и самое главное рук нигде не было кривых по машине, но какие то приключения все же есть, не понимаю как это «работает»



[Andrei]

Состояние платы сухое, единственный найденый косяк это только транзистор подтяжки к земле вейкап

Видать это не единственный косяк в усилке.



[Rostov]

Видать это не единственный косяк в усилке.

Ща оловоотсос придет, разберу его нормально
Просто что бы проверять надо знать как оно засыпает в штатном режиме

сообщение автоматически приклеено: Окт 21, 2024

Странно просто то что и телефон не засыпает, один в один с ним ситуация



[Andrei]

можешь на столе его(усилок) подключить и посмотреть. От света просыпается-светит в ответ, от вейкапа то же просыпается(надо только 2-3 раза на землю "придавить" ) и оптика светит, секунд через 20 засыпает. А дальше листик с ручкой для разрисовки схемы включения-просыпания и осцилограф.
Про телефон ни скажу ни чего, не разу не делал.



[Rostov]

можешь на столе его(усилок) подключить и посмотреть. От света просыпается-светит в ответ, от вейкапа то же просыпается(надо только 2-3 раза на землю "придавить" ) и оптика светит, секунд через 20 засыпает. А дальше листик с ручкой для разрисовки схемы включения-просыпания и осцилограф.
Про телефон ни скажу ни чего, не разу не делал.

Да то что светит в ответ видно, кстати возможно он спит, потребитель возможно какой то другой, так как ответа на свет по истечению минут 2 у него нет, но потребление есть, вот я что вспомнил



[Andrei]

Ну потому что он "не правильно" засыпает. Он светом всегда должен в ответ светить хоть через 2, хоть через 10 минут.



[романофф]

Если отключить усилитель и потом его включить, сняв пред, то он спит, так же и с телефоном, с командой только не проверял

Ты с оптикой проведи сначала опыты все, чтоб было понятно откуда ноги растут, так как проблем может быть несколько



[Rostov]

Ты с оптикой проведи сначала опыты все, чтоб было понятно откуда ноги растут, так как проблем может быть несколько

Только оптику кольцевать? А вейкап к блоку подключать? Там же разборный разьем, эту часть разьема можно подключить назад
Я делал так, но оптику не кольцевал на усилителе, не спит, передачи при этом нет
Попробую сейчас перед снятием, отпишусь



[романофф]

разъём оптики вынуть, вэйкап нужен только для диагностики -можешь отключить. оптику проходную перемычку.



[Rostov]

разъём оптики вынуть, вэйкап нужен только для диагностики -можешь отключить. оптику проходную перемычку.

у меня был снят пред на усилок, поставил пред, включил проверил что работает, вытащил разьем с оптикой, пока закольцовывал, он видно уснул, тока нет, после того как закольцевал, он естественно уже не просыпался, пару раз вейкап положил на землю, он проснулся ток 550мА и так и не уснул

Заодно проверил что писал Андрей, отвечает если светить и через 5 минут, когда спит, ток при этом до 150-200 подскакивает и падает до нуля
Олово отсос тут на работе нашел, ща разберу проверю все более чщательно, осцыл есть под рукой, может тоже пригодиться



[Rostov]

В общем покапался, не засыпает, 650ма
Во время сна, на свет отвечает в любое время, пока светишь не спит

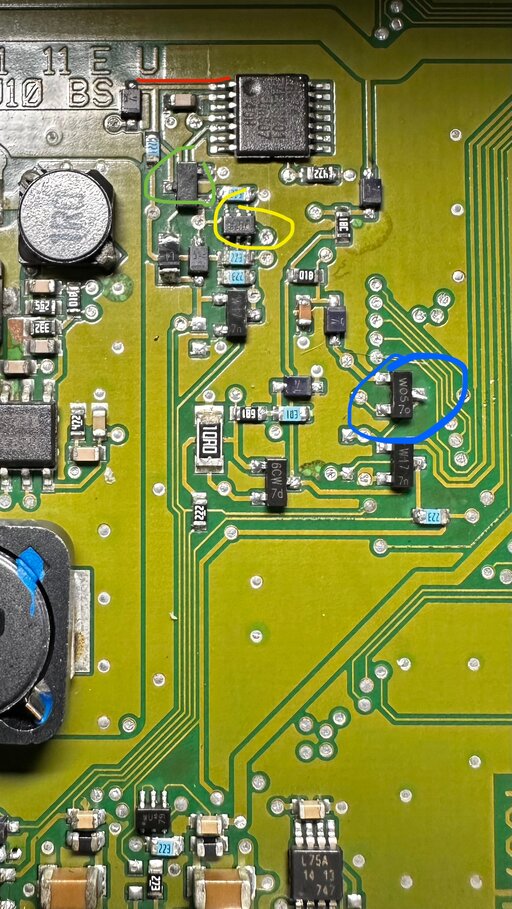

Синий запускает усилок при подтяжке базы к минусу, достаточно внутреннего сопротивления тестера
Красным ножка ресет на нем маркировка hc74, нашел 74HC74PW, корпус TSSOP-14, при подтяжке к массе засыпает, зеленым отмечен который должен это к массе подтянуть
Уперся в элемент обведенный желтым
Не нашел на него дашит Маркировка wus 76(дата скорее всего) корпус ssop6



[Rostov]

возможно дело в проводе вейкап, надо еще будет проверить его
Только команд должен поддерживать на нем 12в или любой компонент?
Но судя по схеме 12в может поддерживать и усилитель через диод и 15кОм резистор



[Andrei]

Каждый 12в поддерживает



[Rostov]

Каждый 12в поддерживает

Попробую сейчас без вейкап поставить, чисто с оптикой, я так понимаю жрать не будет пока нет общения, вопрос работать будет или нет



[Rostov]

Пока оставил без вейкап, работает штатно, спит, времени нет особо ковыряться, ждемс отпуска
Жор пока так и остался в районе 250-300ма по возможности, найду, тоже не дело, конечно



[романофф]

сейчас усь паханый уже кем-то в ремонт притащили.

при подаче питания - спит.

посветить фонариком - просыпается дёрнув вентилятором до 600 ма, убрав фонарик - сразу засыпает.

интересная тема, если фонарик в режиме половинной мощностью - шим, то питание он вэйкапит тоже этим-же шимом 8) на 3.3 вольтах пила

да, диод на процессорной плате не зажигается при этом.



[Andrei]

Диод гореть начинает когда сигнал идет, а не фонарик
