WIS W164 не могу разобраться со схемой Сидения без памяти. В заднем самце есть кодировка, установлено реле - когда без памяти, и наоборот

[sein]

Всем привет
Знаю, Романов счас заклеймит, ну мне уже по хрен
Авто w164 дорест. Сидения без памяти. В заднем самце есть кодировка, установлено реле - когда без памяти, и наоборот
Речь идет про реле k24/1.
В моем случае сидения не работают. Само реле стоит под сидением. На разъем приъодит 3 провода, масса, 2,5 питалово, и третий сечение где то полтора, но без напруги.
Так когда от толстого 2,5 перемычкой подаю питание на тот что 1,5 - реле щелкает. И сидение начинает работать. Кстати правое тоже начинает работать.

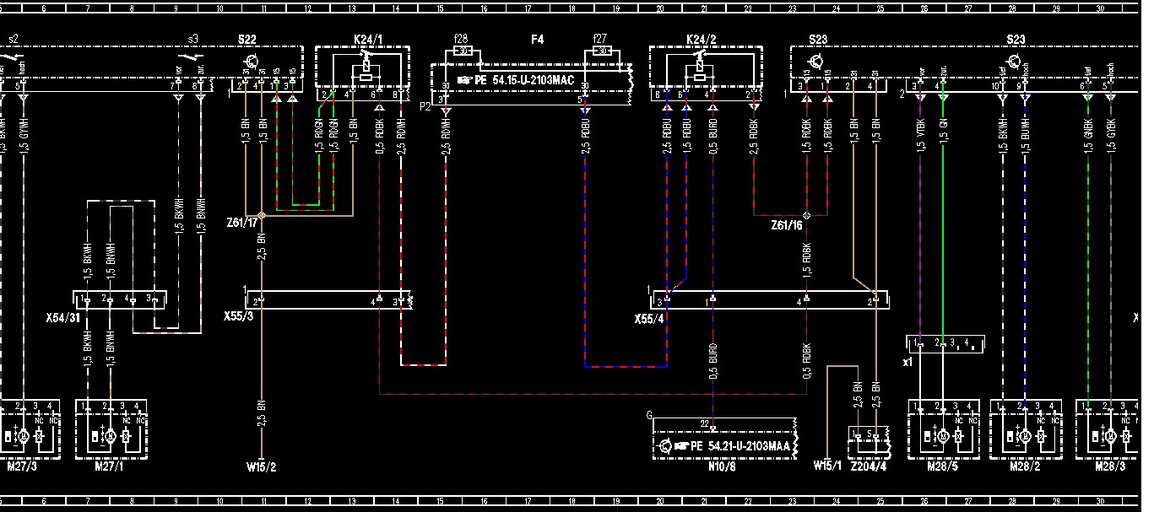

Начал искать схемы подключения этого реле. В висе нашел их в схемах предов F34

Посмотрел в старфиндере, все что нашел



[sein]

но блин, нет нигде схемы управления обмоткой реле
Или я не могу искать.
Собтвенно вопрос простой - помогите со схемой управления обмоткой этих реле



[Andrei]

91 группа



[sein]

спасибо мил человек.
А я все найти не мог
Получается что задний сам через пин G22 подает в нужный момент массу на реле под перденим пассажирским. И пока не появилась масса, или при неисправности переднего пассажирского реле, не будет работать и водительское тоже
Почему не сделать было независимое друг от друга питание на сидениях

Тему можно прикрыть.



[романофф]

Патамучта незачем. Странный вопрос,


Зачем искать схему? В чем проблема?

Если кодировка в саме лежит, то явно надо было начать искать со схем сама.

Конструкция так сделана, чтоб сидухи постоянно не записывать если они педальные.
