W166 2016г светодиодные Затопили фару водой B178387

[sein]

Всем привет.
Затопили фару водой. Блок фары был затоплен. ПРоводку починили, блок отмыли. Он выходит на связь (Блок HLI_FL212).
Но висят ошибки
B178313 - Блок управления 'Модуль активации светодиода наружного освещения спереди слева' имеет функциональное нарушение. Имеется обрыв.
B178387 - Блок управления 'Модуль активации светодиода наружного освещения спереди слева' имеет функциональное нарушение. Сообщение отсутствует

Модуль активации по схеме посмотрел. Два разъема. Один на 2 пина, на него приходит масса и напруга. В порядке.
Другой по моему 16 пин разъем.
Ессно в этот модуль зайти даже не могу. Я так понимаю он подключается по лин. Только вот не въеду по схеме, где этот лин?
Блок фары вижу на кане висит. Но не вижу в сехме ни одного провода обозначенного LIN и чтобы заходил в блок фары.

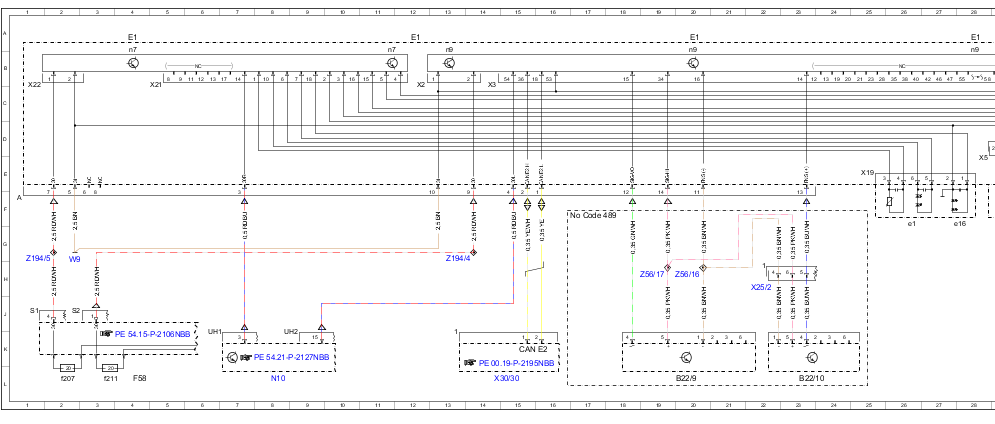

E1/N7 искомый модуль активации светодиодов. X22 это разъем на 2 пина. X21 с 14 пина приходит провод от N10 самца - но вроде обозначено как напруга
Так как блок активации светодиодов выходит на связь?
Номер схемы pe82.10-p-2000-97nba



[rexplorer]

Блок N7 по лину подключен к блоку N9. А N9 в свою очередь уже подключается по CAN E2 к авто.



[sein]

Блок N7 по лину подключен к блоку N9. А N9 в свою очередь уже подключается по CAN E2 к авто.

ну в принципе я понимаю что по лин. Достаточно посмотреть на правую фару
А где этот провод в схеме?

сообщение было автоматически прилеплено: Окт 30, 2023

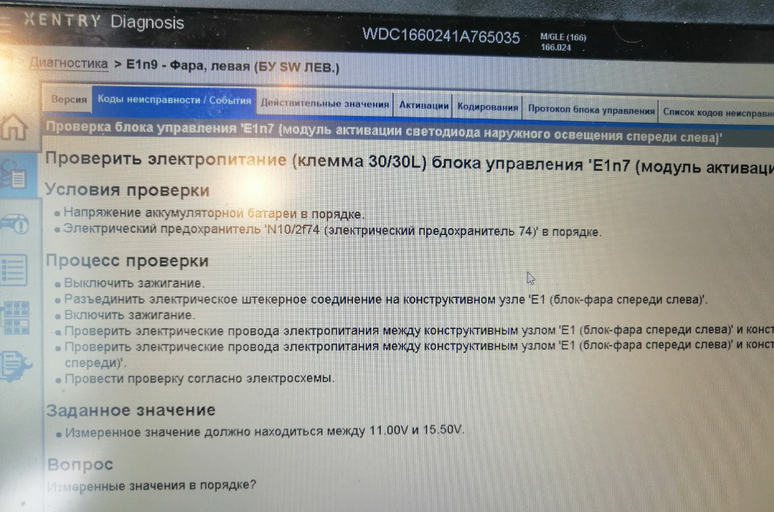

забыл написать. По проверке обрыва связи, ксентри предлагает проверить пред №74 в блоке N10/2. Но откуда там в 166 этот блок?



[rexplorer]

По схеме N10 (передний сам) идет в разъем Х21. На нем есть питание?

Отсутствие связи, скорее всего, следствие отсутствия одной из клемм 30.



[романофф]

для связи блокам достаточно 30l,



[sein]

Макс, 30 знаю, а что за буква после 30?

сообщение было автоматически прилеплено: Окт 30, 2023

По схеме N10 (передний сам) идет в разъем Х21. На нем есть питание?

не проверял - уже досмотрел когда схему дома изучал. Преда в самце на этот провод нет



[романофф]

L. - схему смотри



[sein]

то есть надо было по ошибке в самце проваливаться? А не в блоке фары?



[rexplorer]

Макс, 30 знаю, а что за буква после 30?

сообщение было автоматически прилеплено: Окт 30, 2023

не проверял - уже досмотрел когда схему дома изучал. Преда в самце на этот провод нет

Так речь не о преде. 30 клемма из сама до фары доходит? Она как раз идет на блок, который не выходит на связь.

30L — это 30 клемма для левой стороны. Чтобы это ни значило.



[sein]

Модуль активации по схеме посмотрел. Два разъема. Один на 2 пина, на него приходит масса и напруга. В порядке.

вот же я писал



[романофф]

30L - это 30 LIGHTING.

её нет левой и нет правой.

их две. они идут крест накрест на n7 и n9

именно этой клеммой блоки будятся. и без силово 30 тки - они с 30 L будут диагностится. но не будут светиться и шиться.
