W167 пытаюсь найти куда идёт провод

[pyth0n]

Приветствую. W167 167.145 2023 USA. Пытаюсь найти куда идёт провод BU/BK от заднего SAM-блока N10/8 в фишке HECKD пин 11:

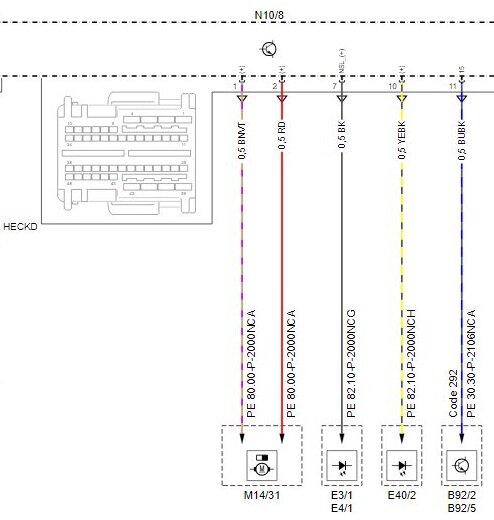

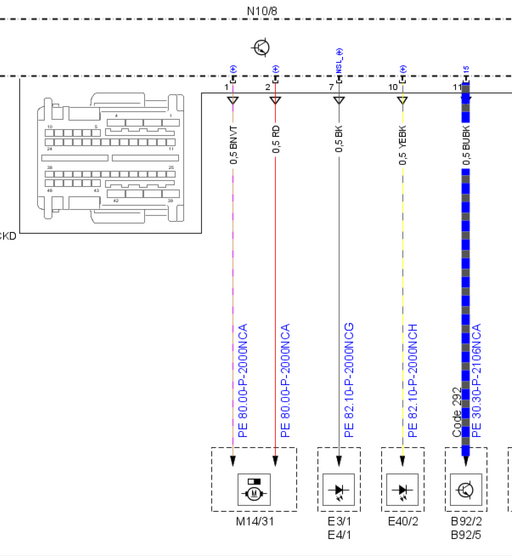

В Starfinder есть только X167, там указано что он идёт на передние блоки слепых зон, но опции 292 "PRE-SAFE® side pulse" в авто нет. Вин 4JGFB4FB0RB010867

Подскажите пожалуйста с чем он связан? Или подходящую схему. Заранее спасибо



[романофф]

ну, с запитакой радаров и связан. gls=gle в 90% архитектуры. 10% - разница в специфических gls вещах.

проблема какая?



[pyth0n]

ну, с запитакой радаров и связан. gls=gle в 90% архитектуры. 10% - разница в специфических gls вещах.

проблема какая?

машина после воды, этот провод оборван в районе акб 12в. если этой опции в авто с завода нет, то куда его девать я не знаю просто)



[романофф]

радары передние могут быть для traffic jam assyst.



[pyth0n]

радары передние могут быть для traffic jam assyst.

понял, спасибо. буду снимать передний бампер, может есть там радары



[романофф]

та у тебя что там, проводка заканчивается что-ли, где сгнило?



[pyth0n]

та у тебя что там, проводка заканчивается что-ли, где сгнило?

не проводка а каша в данный момент под ногами водителя, пытался понять куда идёт отрезанный провод



[романофф]

Сгорело что ли? Почему каша, если утоп. Отрезан почему?



[pyth0n]

Сгорело что ли? Почему каша, если утоп. Отрезан почему?

Не сгорело, может небрежно разбирали, или проводку меняли. Нет информации



[AAG_220E]

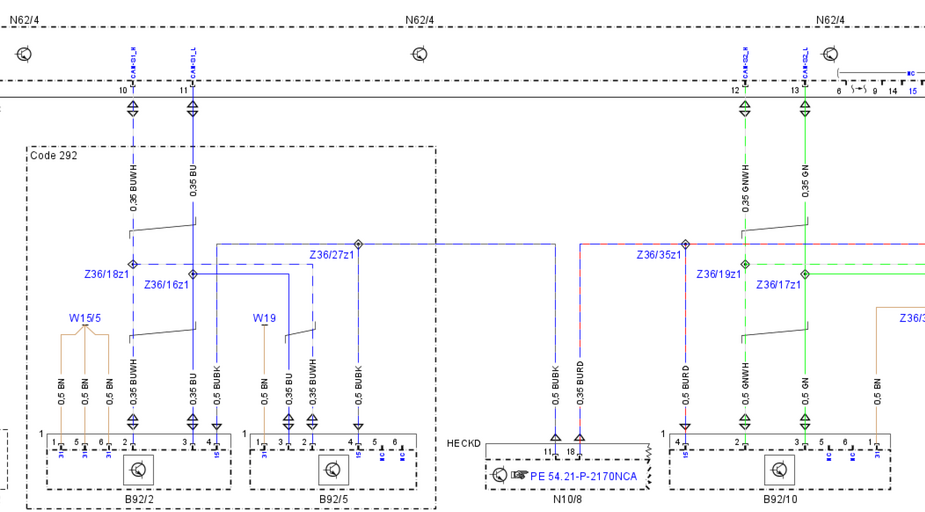

по этому вин Dynamic Wiring Diagram выдает что BU BK на другом пине должен быть - контакт 26 и идет на E3/1 - фонарь сзади слева внутри


Номер детали модуля жгута проводов A1675404656
Описание модуля жгута проводов ZB EL.LTG.SATZ GRUNDUMFANG IN-RAUM
Цвет BU BK
Диаметр 0.5
Длина 4870 mm
Сигнал ЗАДНИЙ
Компонент E3/1 N10/8
Штекер 1 HECKD
Контакт 2 26
Вид Неизвестно Неизвестно



[pyth0n]

по этому вин Dynamic Wiring Diagram выдает что BU BK на другом пине должен быть - контакт 26 и идет на E3/1 - фонарь сзади слева внутри


Номер детали модуля жгута проводов A1675404656
Описание модуля жгута проводов ZB EL.LTG.SATZ GRUNDUMFANG IN-RAUM
Цвет BU BK
Диаметр 0.5
Длина 4870 mm
Сигнал ЗАДНИЙ
Компонент E3/1 N10/8
Штекер 1 HECKD
Контакт 2 26
Вид Неизвестно Неизвестно

спасибо большое



[романофф]

по этому вин Dynamic Wiring Diagram выдает что BU BK на другом пине должен быть - контакт 26 и идет на E3/1 - фонарь сзади слева внутри

Как этот провод на задний фонарь под водителем оказался ?



[AAG_220E]

Как этот провод на задний фонарь под водителем оказался ?

не знаю, "я только разместил объяву" (с):

ну и пин оно другой выдает, у автора - 11, хотя если занапроверить и вбить вин от глс, то схема перестраивается как выше уже показанные...

но и почти 5 метров провода сами себя не освоят



[романофф]

Так если автор про конкретный пин спрашивает, а не найти и угадать по цвету?
