W207 нет кана на OBD

[Nik Makken]

Здравствуйте.
Имеется авто W207 бензин.

нет связи с авто, питание на ОБД 12V +/- есть, CANы вообще глухие - сигналов нет и патание отсутствует.

сама машина работает без проблем; свет, дворники, повороты, магнитола, климат - на щитке ничего не горит.

проверил; шины кан в полу до блока САМ - все живые, все приходит, а вот с самого блока САМ на диагностическую колобку ничего не выходит, серобелый и серый провод от блока САМ до диагностики соответственно тоже прозвонил.
Принесли блок САМ с разборки номер в номер, но чудо не произошло, сигнал на серобелый и серый проводах так и не появился.

Вот думаю на разборке продали такой же блок как и на машине, вроде ЗГВ в самом блоке САМ или есть какой то подвох?



[романофф]

CANы вообще глухие - сигналов нет и патание отсутствует

все?

ама машина работает без проблем; свет, дворники, повороты, магнитола, климат - на щитке ничего не горит.

или не все?

Принесли блок САМ с разборки номер в номер, но чудо не произошло, сигнал на серобелый и серый проводах так и не появился.

возможно смотка пробега врезана в проводку от колодки до блока. машина какая? 207 понятно -год? fbs3/fbs4????



[Andrei]

Цешкой прозвони от обд разъема до сама. А потом искать чего в разрыв поставил



[Nik Makken]

возможно смотка пробега врезана в проводку от колодки до блока. машина какая? 207 понятно -год? fbs3/fbs4????

завтра буду на работе точно напишу fbs3 или fbs4 и данные по авто. похоже fbs3, т.к. селектор АКПП ручной посередине.

могу ошибаться, но вроде фильтр врезается до блока САМ, а не САМ - фильтр - ОБД

проверял каны не только на колодке, с блока САМ на проводах тихо все
по ВИСу понял, что все каны заходят в САМ, а затем через гетвей который в самом САМе выходят на колодку ОБД

В блоке САМ два процессора, один из них на гетвей идет?



[романофф]

проверял каны не только на колодке, с блока САМ на проводах тихо все
по ВИСу понял, что все

Схему покажи



[Nik Makken]

Схему покажи

сообщение автоматически приклеено: Июль 2, 2024

сообщение автоматически приклеено: Июль 2, 2024

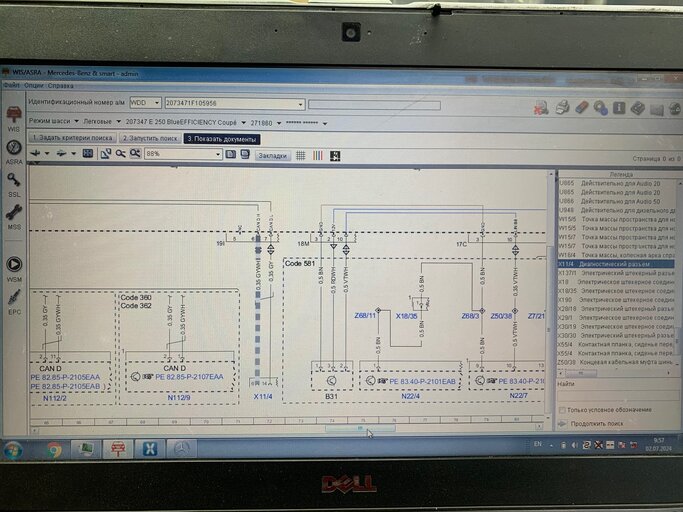

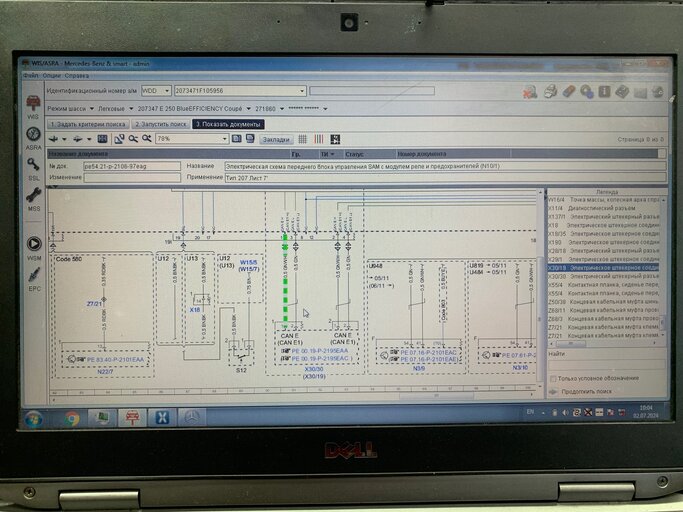

Система FBS3, мотор 271



[романофф]

вот ЭТИ провода - звонятся?

про какие другие

проверял каны не только на колодке, с блока САМ на проводах тихо все
по ВИСу понял, что все каны заходят в САМ, а затем через гетвей который в самом САМе выходят на колодку ОБД

ты пишешь, если у тебя всё работает?



[Nik Makken]

от N10\1 блока САМ - до X11\4 разъем обд провода звонятся, все целое. певым делом проверил.

"проверял каны не только на колодке, с блока САМ на проводах тихо все" - может непонятно написал, торопился

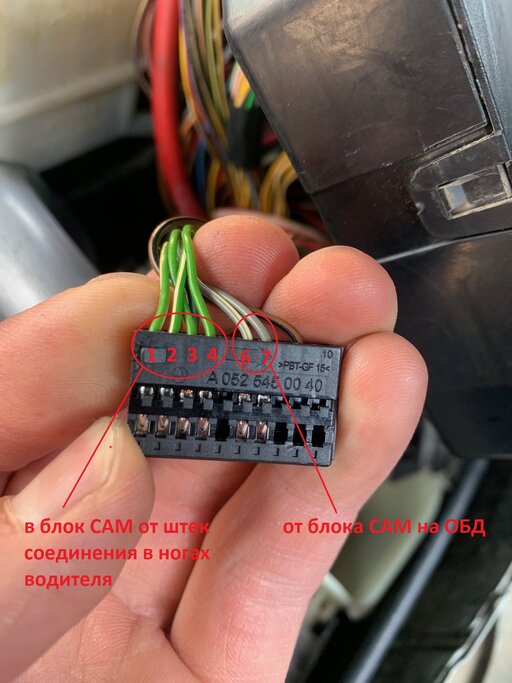

я имел ввиду выход 6го и 7го роводов с блока САМ, мертвые никаких сигналов нет

а входные в блок САМ 1,2,3,4 сигналы присутствуют, такое ощущение, что половина блока САМ не работает.



[романофф]

значит с блоком проблема. разбери.



[Nik Makken]

На машине все отрабатывает, утром еще раз перепроверил, климат, кнопки на руле, магнитола, дворники, повороты, свет

т.е. блок САМ все отично принимает и обрабатывает, а вот отправить данные на диагностику не может.



[Nik Makken]

значит с блоком проблема. разбери.

открывал крышку, ничего горелого не обнаружил.
закажу еще один блок, потом отпишусь



[романофф]

Что значит еще один?



[KostYK]

А на D-can тихо в пассивном режиме, пока мультиплексор не начнет запрашивать, во всяком случае канхакер ничего не видит, на счет уровней физики не мерял..



[myztique]

На кане 60 ом проверяй, как обычно. Питание под нагрузкой



[Nik Makken]

Что значит еще один?

один уже привезли, так же тихо на диагностике, вот и тему открыл, подумал может есть где-то подвох.

А на D-can тихо в пассивном режиме, пока мультиплексор не начнет запрашивать, во всяком случае канхакер ничего не видит, на счет уровней физики не мерял..

нефига, хоть что-то должно с канов прыгать, впервые слышу, что бы без мульта не было движений

На кане 60 ом проверяй, как обычно. Питание под нагрузкой

питание даже без нагрузки НЕТ!


в общем приехал еще один САМ (2й не родной) и чудо на канD появились сигналы (без мульта тоже), машина выходит на диагностику!
тему можно закрывать, ВСЕМ СПАСИБО!!!



[myztique]

причем тут питание и кан, он запитывает что-то в машине)) какая нагрузка на кане



[KostYK]

причем тут питание и кан, он запитывает что-то в машине)) какая нагрузка на кане

он наверно имел в виду напряжение в рецессивном состоянии на выводах шины H и L



[myztique]

он наверно имел в виду напряжение в рецессивном состоянии на выводах шины H и L

я понял, что он имел ввиду, основной нюанс в том, что это не питание, фундаментальная разница, ладно бы он с лином спутал. Электрик же, как можно
