Нет 15z клеммы на мл164

[sein]

Всем привет
Ошибка по отсутствии 15z клеммы на заднем самце с выхода C пин 3. Дас говорит проверьте скрутку Z50/5.

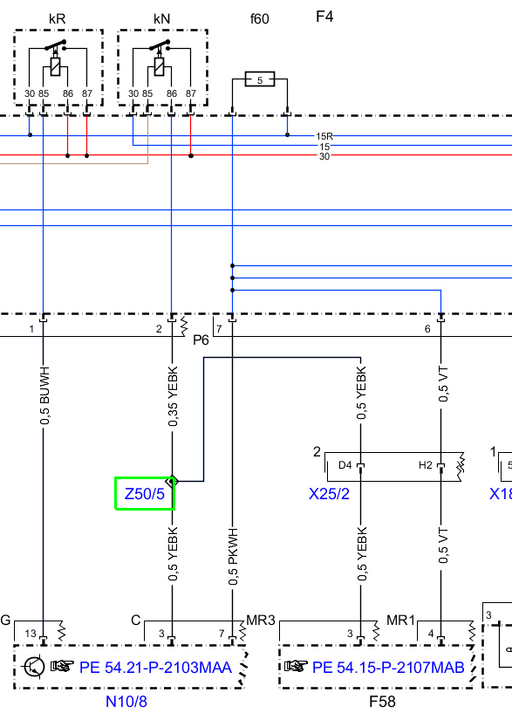

Посмотрел по схеме, эта клемма соединена сзадним самцом разъем С пин3, через кабельную муфту Z50/5 к ней подключены реле в заднем блоке предов разъем Р5 пин 2, и передний блок реле F58 через разъем MR3 пин 3. И в F4 и в F58 приходит на обмотку релюшек.
Значит они вряд ли являются для выдачи напруги. А значит появится питание на этом проводе вроде как от заднего самца
Но почему ДАС при отсутствии питании на С3 предлагает проверить кабельную муфту? Вроде бы как самец должен выдать питание на эту скрутку?
Вопрос - тогда кто дает это питание?

сообщение было автоматически прилеплено: Сен 29, 2023



[романофф]

надо научиться висом пользоваться...



[sein]

Макс, я конечно не претендую на знатока виса
Как ты нашел этот фрагмент? по каким критериям?
Почему суки в первой схемке которую выложил не указали 4 провод



[романофф]

потому , что это ДРУГАЯ сехема.

нету схем, где всё в одной картинке , где разные блоки, и прям все разные подключения.

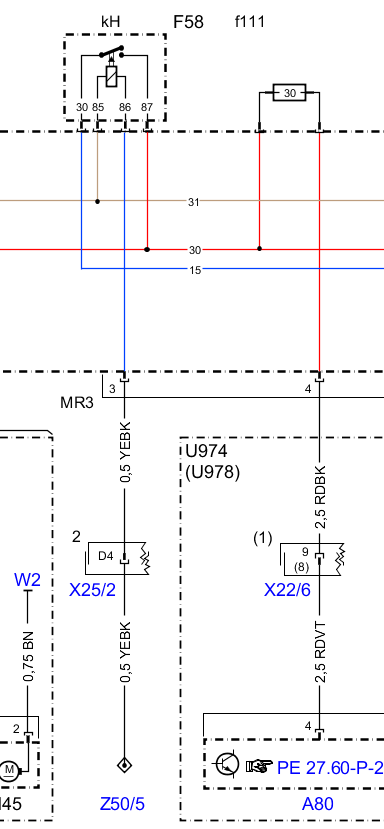

есть скрутка - смотришь СХЕМУ СКРУТКИ! это СХЕМА СКРУТОК!

отлично видно откуда кто куда что даёт.

вопросы как пользоваться WIS - в разделе программы.

ещё такое волшебство есть 8)

тут правда врут про направление, но чудесно видно кто подключен к точке.. это вааще одним кликом из схемы.
