Part_D Ремонт star diagnosis c3 "кирпич" не видит блоки aam и ab

[ultrafaza]

При диагностике w163 1999 г. обнаружил, что не видит блоки aam и ab.
Разъем 16 пин.
Разобрал кирпич и проследил дорожку 12 контакта ОБД2 разъёма, который отвечает за связь с aam.

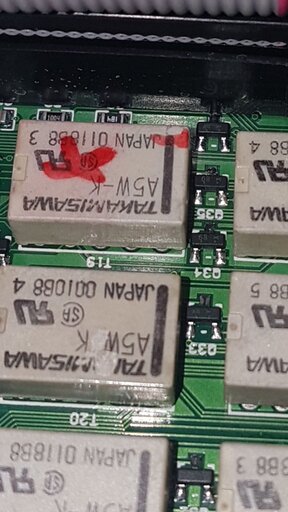

На фото - реле с красной отметкой.
Если подать 5 вольт на управление реле, то оно срабатывает, как надо.
Плюс на управление реле не приходит с транзистора в корпусе sot23.
Транзистор поменял. не помогло. Может быть, кто-то делал подобный ремонт? Подскажите, что ещё проверить?

сообщение автоматически приклеено: Фев 4, 2020

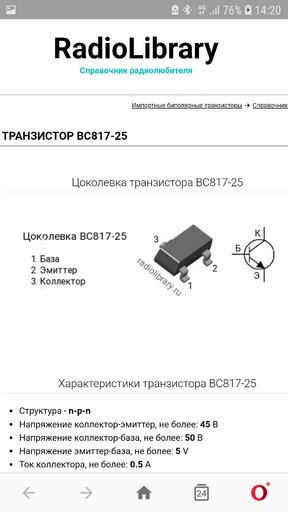

возможно, неправильно подобран транзистор.

сообщение автоматически приклеено: Фев 4, 2020

Q35



[романофф]

выбор реле происходит по матрице - столбцом и строкой.

т.е. два транзистора служат для выбора. один подаёт на нужный столбец ПЛЮС
второй выбирает нужную строку - массой.



[романофф]

https://benzpro.ru/forum/resources/part_d-%D0%A1%D1%85%D0%B5%D0%BC%D1%8B.50/



[ultrafaza]

Спасибо! Очень помогло. Нужно было ставить bav70.
