W964 маленькое питание на блоке esp4

[Александр0209]

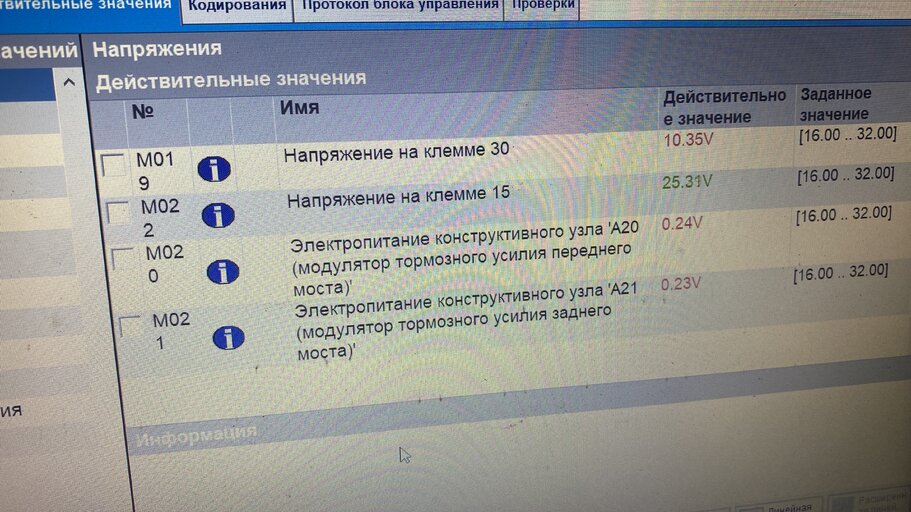

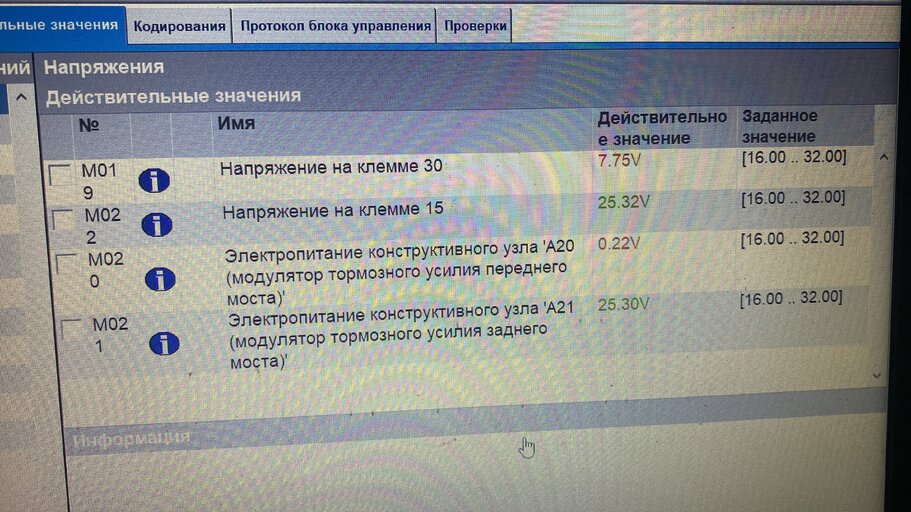

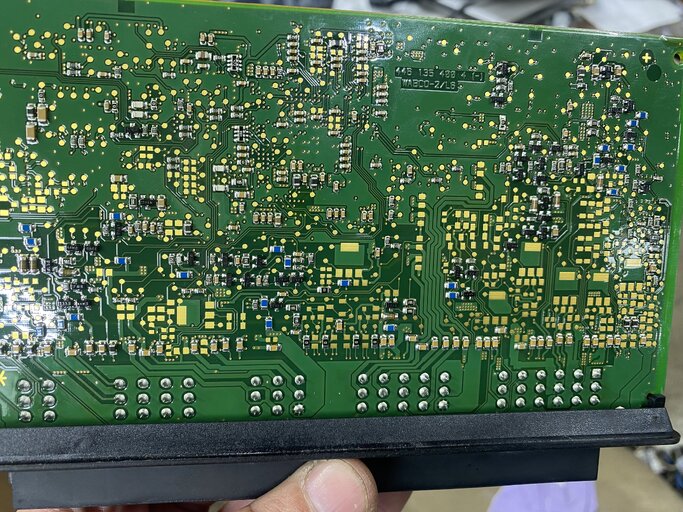

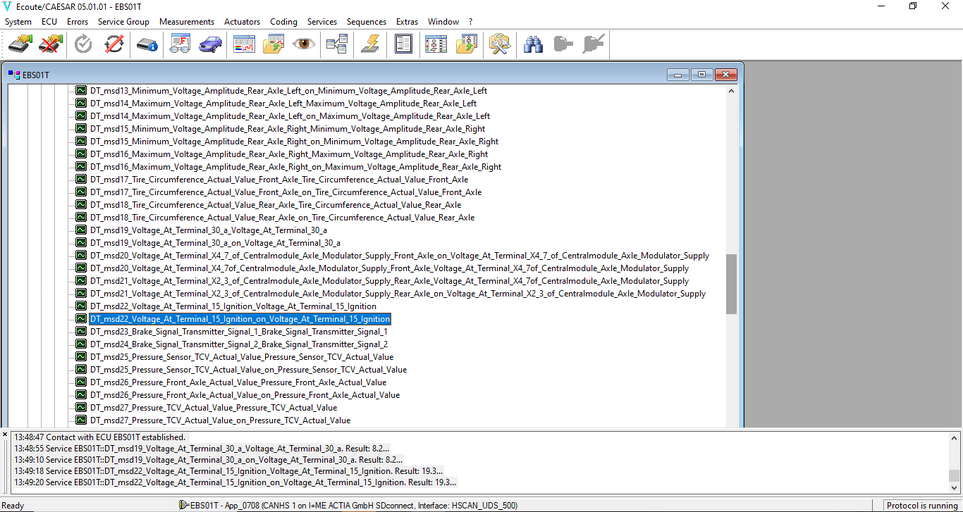

Всем привет! Прошу подсказать если я заблудился) w964.331 в esp ошибка; 060604 Блок управления A10b (блок управления электронной тормозной системы(EBS)) опознал обрыв. В действительных значениях, напряжение 30 Кл - 7.75V; 15Кл - 25V. Согласно схеме pe42.25-w-2003-97f у блока два пина с 30 Кл на обоих напряжение 25v ( предохранители f1 и f30 в блоке A7) повесил лампочку 21Ват горит ярко. Предохранители между собой звонятся ( при отключений разъема нет) при выдергивании предохранителя f30 напряжение 30 кл опускается до 4.5v ( по памяти), при отключении f1 эбу отключается. Отключил все фишки от ЭБУ (кроме питание и Кан) напряжение на 30 Кл поднялось до 10.35 V. Разобрал ЭБУ внутри BGA при подключенной диагностике понажимал на него и не только плату помял, ни какого скачка напряжения не увидел. Есть какие нибудь мысли) Спасибо за ответ!



[романофф]

масса?



[романофф]

Согласно схеме pe42.25-w-2003-97f у блока два пина с 30 Кл на обоих напряжение 25v ( предохранители f1 и f30 в блоке A7)

ты схему ту смотришь?



[Александр0209]

масса?

Често не проверял. Но по 15 Кл напряжение есть, масса одна. Это при подключении на столе.



[Александр0209]

с



[романофф]

pe42.25-w-2003-97sfb

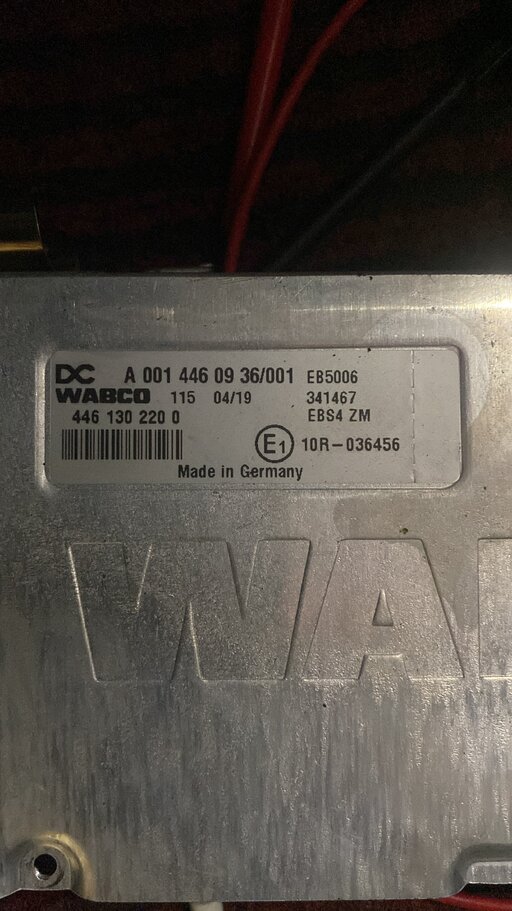

вот твоя схема - WABCO



[Александр0209]

Просмотреть вложение 16422

ты схему ту смотришь?

Да схему я вижу, и они разняться, если идти по проверкам ксеньри он говорит по a7



[Александр0209]

pe42.25-w-2003-97sfb

вот твоя схема - WABCO

Просмотреть вложение 16424

Да 100% она.



[романофф]

две схемы разные для разных производителей. сначала проверь по правильной схеме, а то ты какую-то хрень проверяешь судя по всему.



[Александр0209]

две схемы разные для разных производителей. сначала проверь по правильной схеме, а то ты какую-то хрень проверяешь судя по всему.

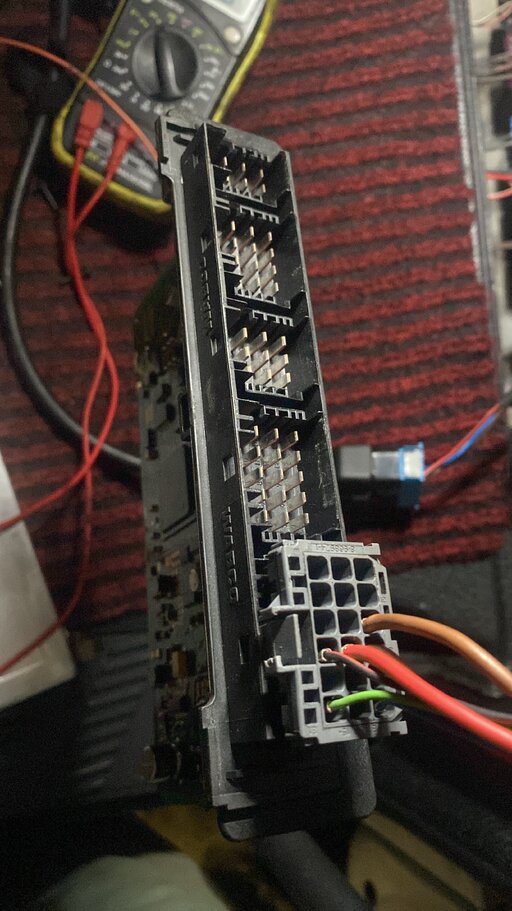

Распинлвка по питанию на esp одинаковые. Выше фото на столе.



[романофф]

распиновка да, только на машине масса идёт в одном случае в блок, в другом на точку и кузов.

но если у тебя подключено НА СТОЛЕ, и снята крышка.. никто не мешает тебе ГЛАЗАМИ найти нужный пин и тестером проверить действительное напряжение, так и проследить куда идёт дорога.



[huk_00]

Всем привет! Прошу подсказать если я заблудился) w964.331 в esp ошибка; 060604 Блок управления A10b (блок управления электронной тормозной системы(EBS)) опознал обрыв. В действительных значениях, напряжение 30 Кл - 7.75V; 15Кл - 25V. Согласно схеме pe42.25-w-2003-97f у блока два пина с 30 Кл на обоих напряжение 25v ( предохранители f1 и f30 в блоке A7) повесил лампочку 21Ват горит ярко. Предохранители между собой звонятся ( при отключений разъема нет) при выдергивании предохранителя f30 напряжение 30 кл опускается до 4.5v ( по памяти), при отключении f1 эбу отключается. Отключил все фишки от ЭБУ (кроме питание и Кан) напряжение на 30 Кл поднялось до 10.35 V. Разобрал ЭБУ внутри BGA при подключенной диагностике понажимал на него и не только плату помял, ни какого скачка напряжения не увидел. Есть какие нибудь мысли) Спасибо за ответ!

типичная ошибка при неисправности блока, скорее всего требуется ремонт блока или замена



[Александр0209]

Кто то ремонтирует их? Я пока не настолько селен)



[романофф]

Самому не глянуть предварительно?



[Александр0209]

Самому не глянуть предварительно?

Посмотрел, ни чего не увидел, решил было поменять блок. Может руки дойдут чуть позже, серого вещества добавится и сделаю!



[Александр0209]

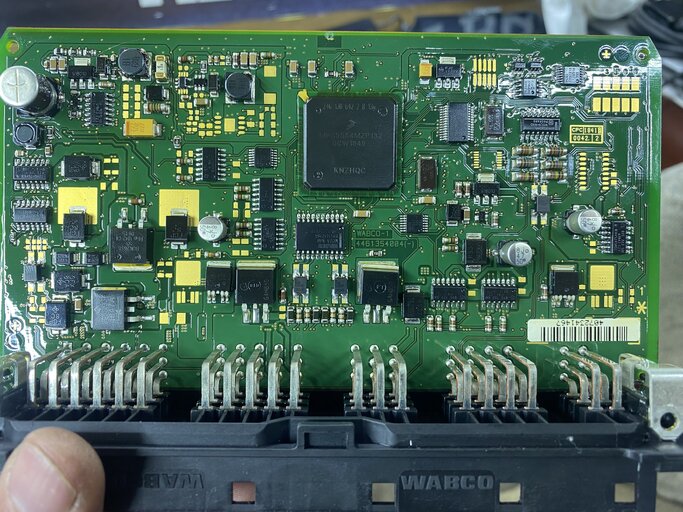

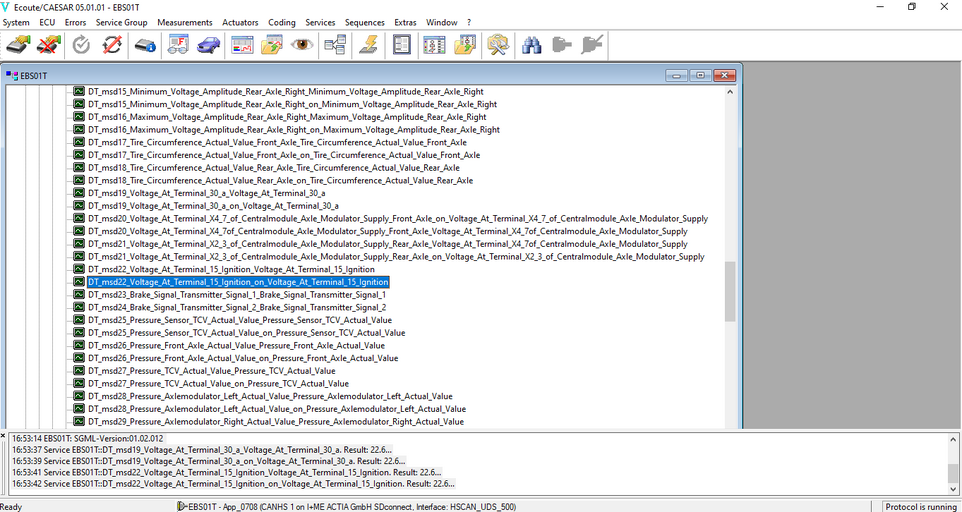

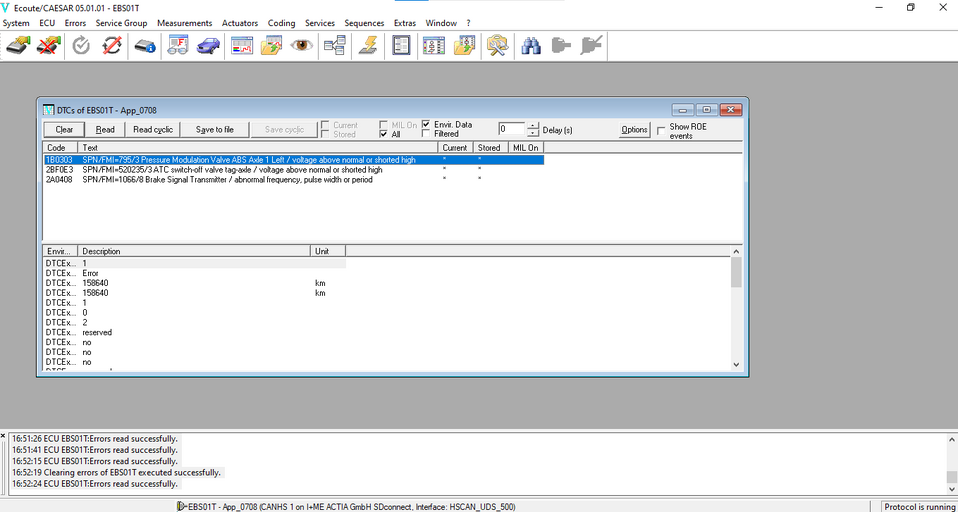

Вчера я так и не смог победить ошибку nrc=22. Пошел другим путем) сел к блоку сидел до 23:00 сегодня продолжил, нашел пробитый транзистор 3BW и заменил на подходящий. Напряжение на 30 Кл как на источнике ( на столе) доберусь до авто допишу.
