Калибровка камеры тепловизора NV222 / изготовление мишени 000589022100

[Максим С]

Себе такую еще в 14 году сделал. Все четко калибровки. Просмотреть вложение 4067

Вы в питере находитесь? Возможно подьехать откалибровать камеру? Либо подскажите где профиль брали и какой толщины вольфрам. Спасибо



[MBstar78]

Откалибровать могу без проблем, вот только если ко мне в оаэ приедите))))

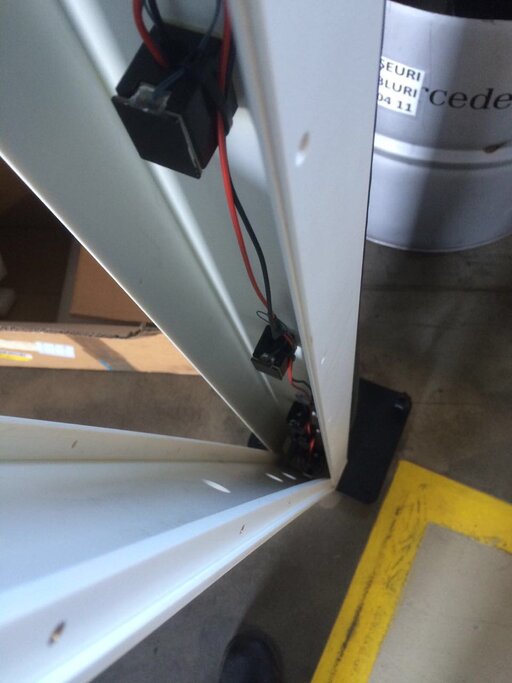

А так обычный алюминиевый профиль. А нагревательный элемент можете использовать из шлангов омывайки. Там внутри есть проволочка такая для обогрева жидкости. Греются сами отверстия. Вот фото оригинального прибора изнутри



[Максим С]

Откалибровать могу без проблем, вот только если ко мне в оаэ приедите))))
А так обычный алюминиевый профиль. А нагревательный элемент можете использовать из шлангов омывайки. Там внутри есть проволочка такая для обогрева жидкости. Греются сами отверстия. Вот фото оригинального прибора изнутри

ну да не близко. Можно как-то в телеграмме Вам написать?Здесь личку еще не могу просматривать. Хотел бы узнать как Вы делали. Какой толщиной проволку брали и ширину толщину профиля аллюминиевого



[MBstar78]

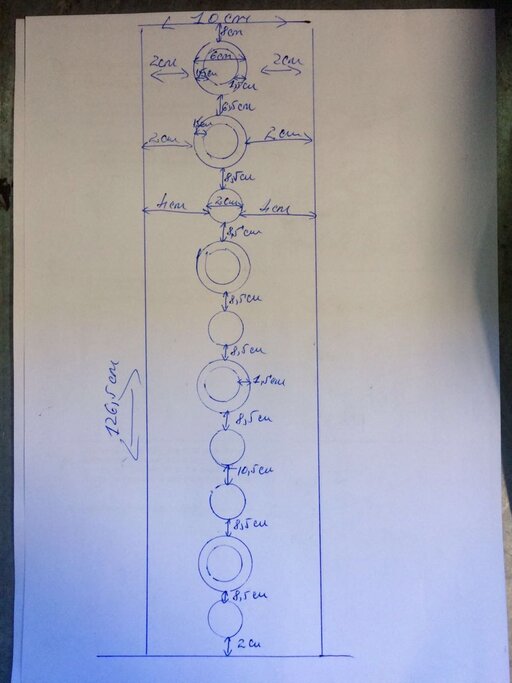

Вот размеры :



[Максим С]

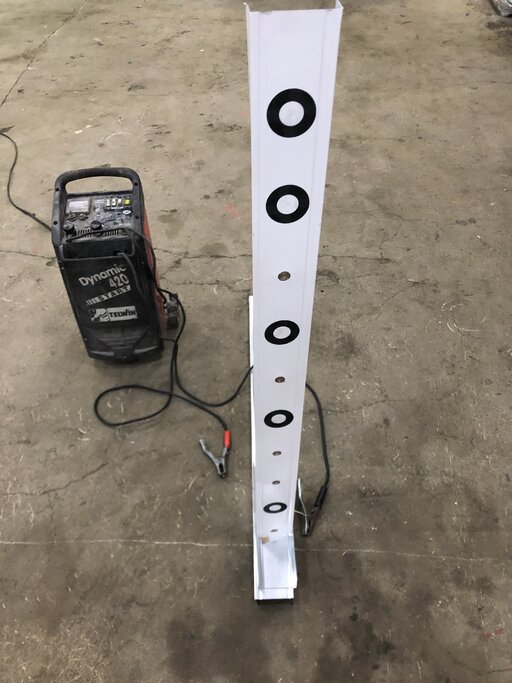

Спасибо MBstar78 за помощь. Сегодня соорудил и откалибровал камеры. Сделал из следующего:
Профиль для гипсокартона 100x40 - 300р
Краска белая - 200р ( не знаю нужна не нужна, но окрасил профиль в белый цвет)

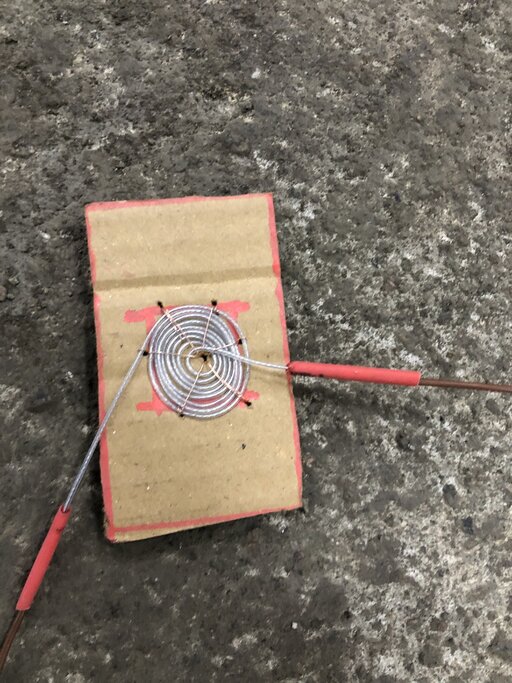

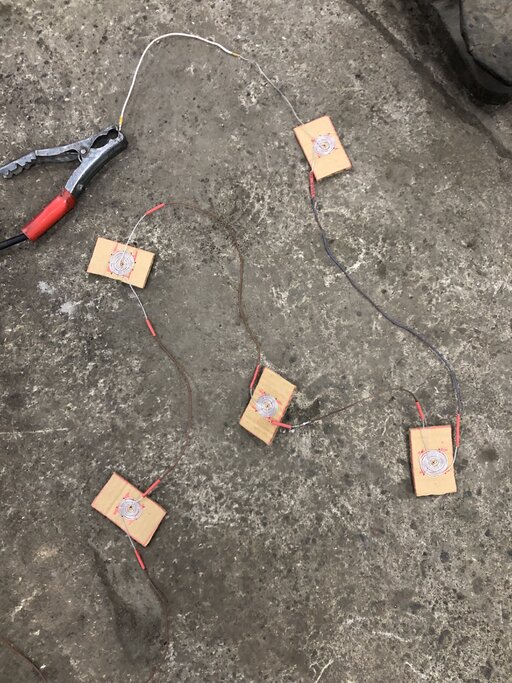

Оставалиль патрубки омывателя, оттуда вытащил тот самый провод обогрева. Там их 2 шт, хватило с запасом, еще осталось.
Ну и оставалась прозрачная бумага для наклеек. В Илюстраторе сделал круги и распечатал. Делал по размерам из предыдущего поста MBStar78

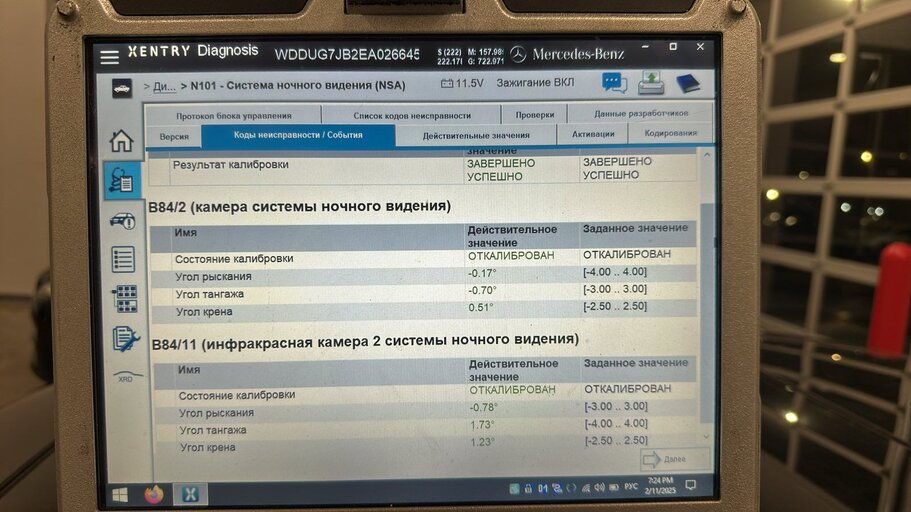

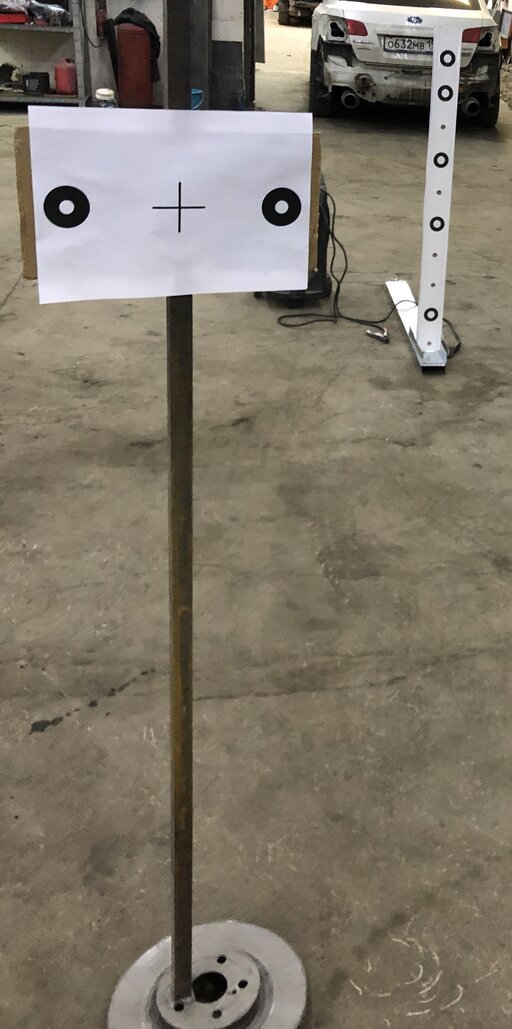

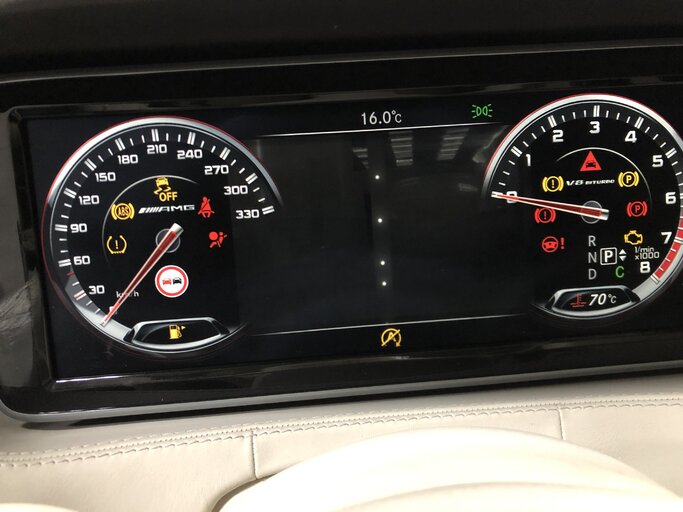

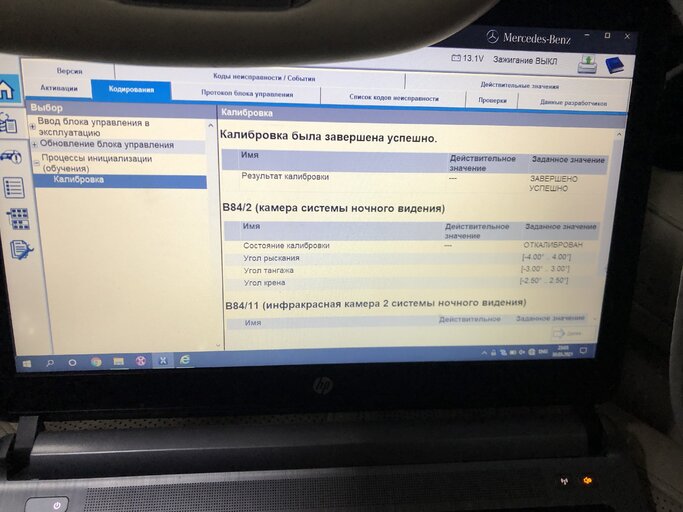

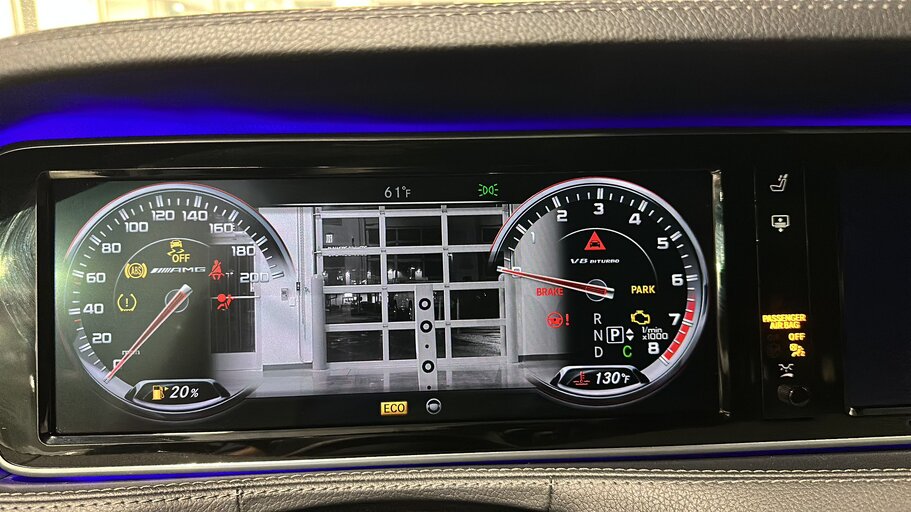

Калибровка прошла успешно со второго раза. Потому, что после калибровки камеры на лобовом стекле, нужно убирать стойку с крестиком и двумя круглешками, на фото увидите о какой говорю. Сразу не убрал и камера не увидела столбика. Точки нагрева, они нагреваются не сильно, сразу и не понять, что они нагреваются. Но камера начинает их видеть, как начинают греться. Вообщем как-то так.



[Salobarik]

Спасибо большое за информацию. Сделал все по чертежам. Стенд работает.



[iammotor]

Спасибо MBstar78 за помощь. Сегодня соорудил и откалибровал камеры. Сделал из следующего:
Профиль для гипсокартона 100x40 - 300р
Краска белая - 200р ( не знаю нужна не нужна, но окрасил профиль в белый цвет)
Оставалиль патрубки омывателя, оттуда вытащил тот самый провод обогрева. Там их 2 шт, хватило с запасом, еще осталось.
Ну и оставалась прозрачная бумага для наклеек. В Илюстраторе сделал круги и распечатал. Делал по размерам из предыдущего поста MBStar78

Калибровка прошла успешно со второго раза. Потому, что после калибровки камеры на лобовом стекле, нужно убирать стойку с крестиком и двумя круглешками, на фото увидите о какой говорю. Сразу не убрал и камера не увидела столбика. Точки нагрева, они нагреваются не сильно, сразу и не понять, что они нагреваются. Но камера начинает их видеть, как начинают греться. Вообщем как-то так.

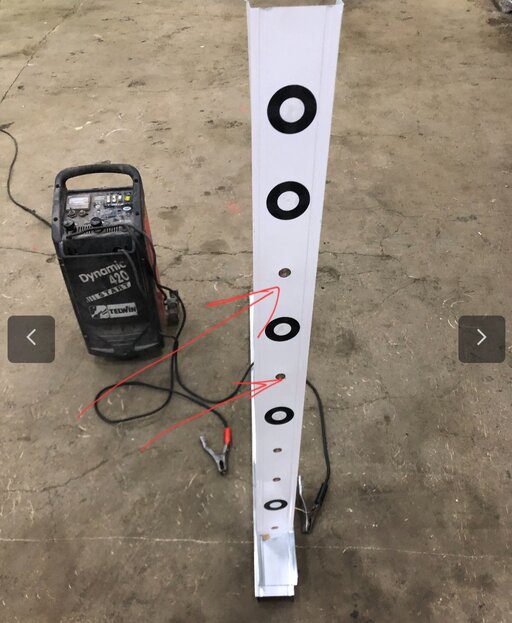

Получается что глеются лишь малые точки и они сквозные ?
Большие круги, это для калибровки визуального спектра ?



[Влад]

Получается что глеются лишь малые точки и они сквозные ?
Большие круги, это для калибровки визуального спектра ?

В этих отверстиях стоят нагревательные элементы , и калибровка идет сразу по двум параметрам, визуальному и по точкам нагрева



[iammotor]

В этих отверстиях стоят нагревательные элементы , и калибровка идет сразу по двум параметрам, визуальному и по точкам нагрева

Понятно
