Создание стенда диагностики на столе - Эмуляция авто, подключение блоков в сеть.

[sir-j]

Всем здравствуйте. Замок с 205 без ключа для настольного применения решил вопрос с диагностикой флекс. Вопрос такой: без ключа возможно в блок сидящий на ветке флекс подать сигнал что ДВС запущен?



[романофф]

эмулятор на кан вешать.



[sir-j]

Повесил, лог запустил, не видит, его блок

сообщение было автоматически прилеплено: Апр 17, 2024

Я предполагал что именно ptcu передает данные от ДВС остальным участникам шины, но в нем так же обороты ДВС 0 при запущенном логе

сообщение было автоматически прилеплено: Апр 17, 2024

Может лог ДВС не тот?



[романофф]

Я предполагал что именно ptcu передает данные от ДВС остальным участникам шины, но в нем так же обороты ДВС 0 при запущенном логе

так зависит от системы... птцу с моторником связана тоже, нужно блок схему функционльную смотреть кто кому что передаёт, и понять какая цель - нужно-ли это делать вовсе.



[sir-j]

так зависит от системы... птцу с моторником связана тоже, нужно блок схему функционльную смотреть кто кому что передаёт, и понять какая цель - нужно-ли это делать вовсе

сообщение было автоматически прилеплено: Апр 17, 2024

Допустим нужно рейку запустить, ей для этого надо знать что двигатель запущен, по схеме от 205 она это узнает от блока ptcu, скорее всего, который общается по can с моторником, причем там есть два кан канала на одном скорость 800, на другом 500

сообщение было автоматически прилеплено: Апр 17, 2024

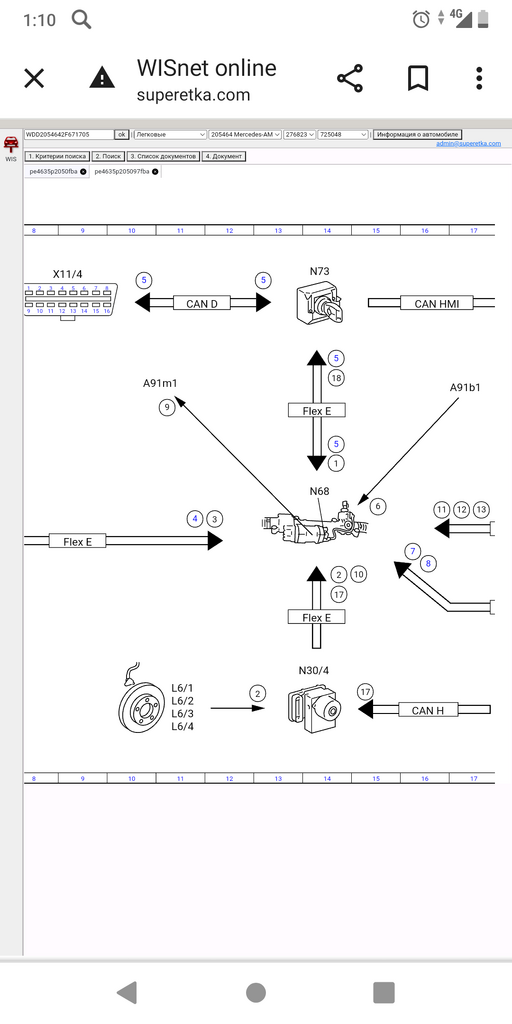

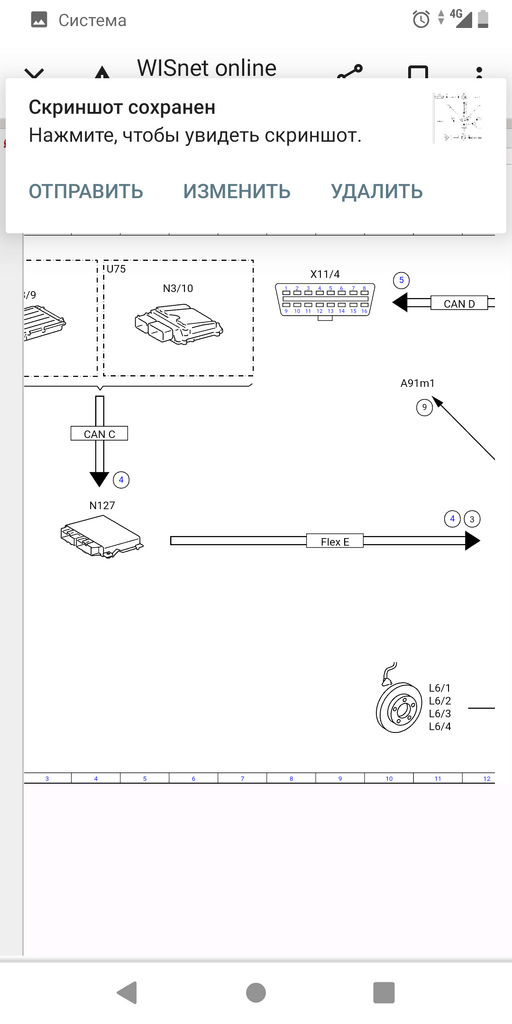

Смотрим функциональную схему

сообщение было автоматически прилеплено: Апр 17, 2024



[KostYK]

GF54.21-P-2141RF гейтвей по сути



[sir-j]

В описании так и пишется что служит для связи эбу ДВС с другими блоками, на связь ptcu через замок без ключа не выходит не по флекс не по кан, но отдельно спокойно по кан переферии диагностируется



[sir-j]

Может у кого нибудь есть кан трейс 278 мотора?



[Vladimir.CDI]

flexy надо 2 блока как минимум

Can тоже минимум нужно два



[романофф]

лин тоже два и тема отдельная нужна.



[sir-j]

я думаю, что ваш вопрос выходит за пределы простой диагностики и подключения блоков на столе и вам стоит это выяснять в отдельной теме, ибо тут не просто подключение на столе, а создание системы запуска блоков.

Ок, спасибо. Могу о наработках потом сюда написать, если никто против не будет



[sir-j]

И снова здравствуйте. Вопрос в прошлый раз так и не задал: у кого то из этой темы был замок с ключом валидным и если был, то включались ли на столе кан переферия замка?



[Andrei]

Что значит Кан переферия замка?



[KostYK]

Что значит Кан переферия замка?

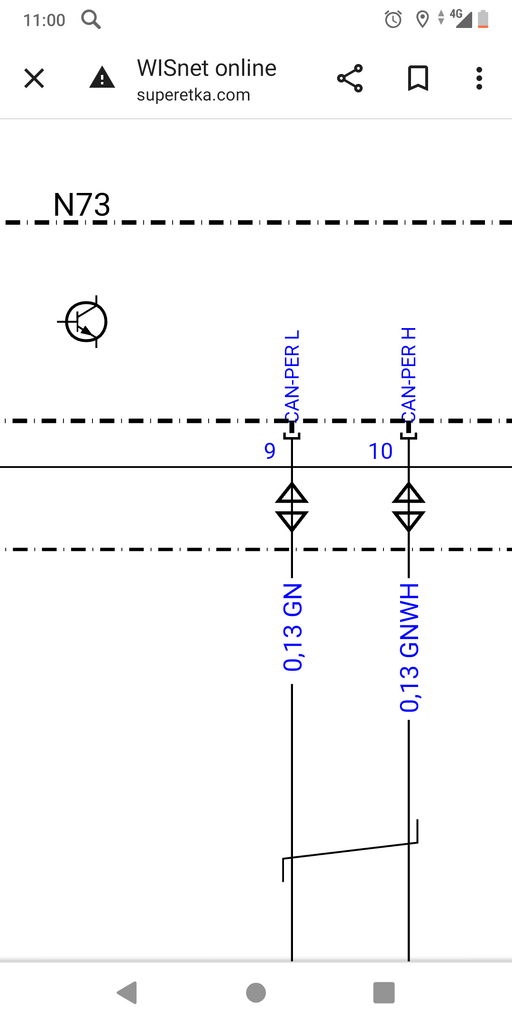

наверно он хотел спросить: на столе, абоненты CAN шины, подключенные к N73 увидев кл15 просыпались или нет?



[sir-j]

наверно он хотел спросить: на столе, абоненты CAN шины, подключенные к N73 увидев кл15 просыпались или нет?

сообщение было автоматически прилеплено: Апр 21, 2024

Именно, не так выразился я

сообщение было автоматически прилеплено: Апр 21, 2024

Что значит Кан переферия замка?

сообщение было автоматически прилеплено: Апр 21, 2024

Что значит Кан переферия замка?

Дело в том что блоки сообщения в can передают, но блоки через замок не читаюся, в это время без ключа статус 15 клемм и 50 клеммы off.



[KostYK]

Дело в том что блоки сообщения в can передают, но блоки через замок не читаюся, в это время без ключа статус 15 клемм и 50 клеммы off.

Поскольку в этом контексте, стол от машины отличается только положением в пространстве, блоки видят статус ключа и просыпаются.



[sir-j]

Поскольку в этом контексте, стол от машины отличается только положением в пространстве, блоки видят статус ключа и просыпаются.

Похоже надо искать замок с ключом



[KostYK]

можно и так поступить, а можно и повнимательнее еще прочесть сообщения от Романофф и подумать, поэксперементировать...



[sir-j]

С терминацией экспериментировал, хотя и незачем (если про флекс идёт речь), так как на некоторых ам блок ptcu конечный и добавлять резистор в 100 не надо (он и так там есть на руинах 8 и 24)

сообщение было автоматически прилеплено: Апр 21, 2024

Блок ptcu свободно выходит на связь (can) через пины 13 и 29 достаточно резистора на 120, но на прямую (не через замок без ключа)

сообщение было автоматически прилеплено: Апр 21, 2024

Блок ptcu свободно выходит на связь (can) через пины 13 и 29 достаточно резистора на 120, но на прямую (не через замок без ключа)



[sir-j]

Всем привет! Дополняю эту тему или предыдущую: при

сообщение было автоматически прилеплено: Апр 28, 2024

Приобрел мрм, мрм на связь выходит, если после него поставить n68, все участники шины при этом спокойно читаются
