выбираю cbf gm пытаюсь саединитца

[Серёга]

Подскажите в чём дело. выбираю cbf gm пытаюсь саединитца появляется окно поделенное на две части и тишина активна только кнопка выйти.

сообщение автоматически приклеено: Ноя 14, 2018

Блок подключен на столе связь есть выбераю вроде правильно lkw/cbf/gm. Что я не так делаю?



[романофф]

не понятно что за окно, что за части, как подключаешь - какие варианты подключения есть, какие выбираешь, и блок в каком CAN в машине живёт....

есть-ли терминатор это уже второй вопрос.



[романофф]

вот тут написано как подключается. вопрос что у тебя происходит в окнах - уточни скриншотами.

VEDIAMO - подключение блоков на столе на примере KI



[Серёга]

GM это базовый модуль Мерседес актрос. Подключаюсь через C5 через OBD разъём дальше по схеме из виса 30-15-31-Kline-CanL-KanH

сообщение автоматически приклеено: Ноя 14, 2018

Без резистора на 120ом



[романофф]

так модуль через K-LINE или CAN диагностируется? и какая скорость CAN у него выбирается?



[Andrei]

Может сначала через das попытаться зайти, выяснить связь через кан или к-Лайн



[романофф]

это тоже вариант, как и вариант - по VIN найти описание и схему блока, будет видно как сеть устроена и через какое место диагностится.



[Серёга]

Через дас связывается без проблем

сообщение автоматически приклеено: Ноя 14, 2018

Через дас связывается без проблем



[романофф]

Через дас связывается без проблем

в дасе, в распечатке короткого теста справа в квадратике блока будет указан КОНТАКТ через который он диагностируется.

тебе надо подобрать то, что надо. скорость и порт.



[Серёга]

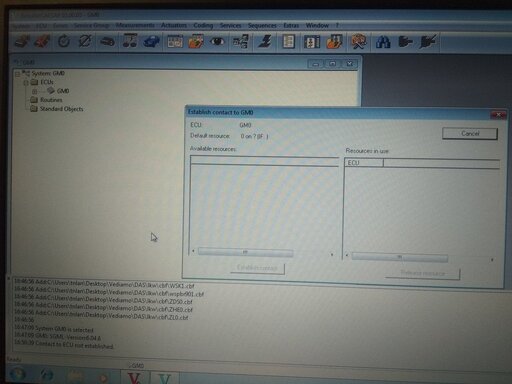

Вот такое окно

сообщение автоматически приклеено: Ноя 16, 2018



[романофф]

Нет ресурсов для подключения. Вин машины напиши, и схемное имя блока. Посмотрим как он в диагнозу включается.



[Серёга]

Подключено/ Kline-7pin obd
Gnd/-4-5 pin obd
+30/ 16pin obd
+15/ 8 pin odb
Can l/ 14 pin obd
Can h/ 6 pin obd

сообщение автоматически приклеено: Ноя 16, 2018

Где вписать вин не пойму

сообщение автоматически приклеено: Ноя 16, 2018

Название блоков GM. MSF. ZHE
WDB9340321K884061.

сообщение автоматически приклеено: Ноя 16, 2018

Подключено как в схеме вис обд в gm остальные блоки от gm



[романофф]

у этих блоков варианта подключения - HS_CAN 250 и K-LINE.

минимально должен работать через CAN, похоже кривая установка или конфигурация системы, что не видит доступные ресурсы.



[романофф]

сейчас у себя глянул - точно так-же с этими блоками не даёт доступных интерфейсов.

нужно ведиаму 4 версии брать



[Серёга]

Караул... получается ведьмой 05.00.05 я за них не зацеплюсь. А нафига она тогда нужна? Как так? Почему? Может надо что-то настроить?



[романофф]

прикол в том, что все почему-то думают, что самые последние версии решат все проблемы.

5ый пакет ведиамы нужен только для того, если работаешь с современными машинами, и нужно MVCI режим (smr-x файлы)

если посмотреть, то ты увидишь, что в 5ой версии нет поддержки PART_W (SD CONNECT), но она работает через PART_P (ecom), при этом есть проблема с дополнительными линиями (K_LINE) диагнозы.

поэтому лучше поставить 4ю версию, или обе. в зависимости от нужды.



[Mercik190]

правильно Романофф говорит,не дружит пятерка с к-линией.И в чем проблема 4ку поставить и работать со старыми машинами если это необходимо конечно



[Серёга]

Ясно спасибо



[Andrei]

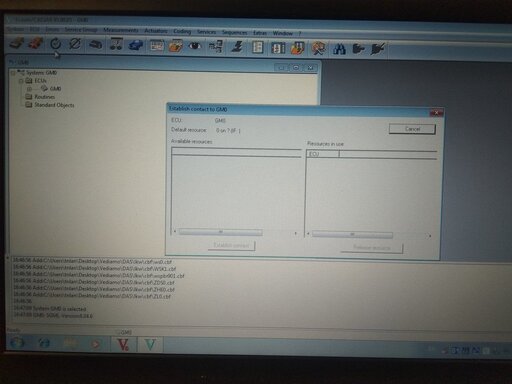

Вот такое окно

сообщение автоматически приклеено: Ноя 16, 2018

Скорее всего диагностика идет через K-line, c5 не поддерживает k-line через vediamo



[Jonn007]

Чем DAS не устраивает (инженерка ) ?раньше справлялись когда не было ведьмы тож раз столкнулся что пятая версия не поддерживает к линию только 4 ! кодировал дасом
