VCI SD Connect C4 не видит внутренних аккумуляторов

vehicle communication interface - вопросы по мультиплексорам (любые)

bwl

Постоянный
Здравствуйте!
Заморочился над новой версией OpenShell и обнаружил что мой мультиплексор SD Connect C4 не видит внутренних аккумуляторов и соответственно после полной загрузки отображает "!Вставить аккумуляторы!". Аккумуляторы использую Ni-MH GP 2300mAh. Достал проверил мультиметром каждый аккумулятор по отдельности:
-напряжение порядка 1.27V;
-кратковременно на ток показывает 1.9...2А.
Соответственно сделал вывод что аккумуляторы нормальные.
Произвел замер зарядного тока и увидел, что пока мультиплексор загружается ток периодически появляется равен примерно 1А. Как только мультиплексор загрузился - сообщение и ток заряда 0А! Нашел видео из которого пронаблюдал такой же режим заряда аккумуляторов и сделал вывод что цепь заряда в мультиплексоре исправна. Затем обнаружил что помимо сообщения "!Вставить аккумуляторы!" во время автономной работы (от внутренних аккумуляторов) на моем мультиплексоре отсутствует ждущий режим "standby". Почитав форумы понял что проблема в релейной плате (я так понимаю в детекторе аккумуляторов).
Уважаемые форумчане прошу помощи в решении данного вопроса. Может у кого есть схемы SD Connect C4.
Заранеее благодарен.


bwl

Постоянный
Пожалуйста.
Запустил "Пакет самотестирования SDConnect 000". строке "Протокол": Самотестирование выявило 1 неисправностей и 0 предупреждений.

сообщение было автоматически прилеплено:

По поводу ждущего я понимаю так: если мультиплексор не видит аккумуляторы то и соответственно ине видит того что он работает автономно....


романофф

блестящий...
Код:
5001 Battery test
4001 BatteryVoltage(mV): 8177 ... 8196 (5400...9800, minDiff = 100)
4001 BatteryChargeCurrent: 32 ... 32
5005 Temperature(°C): 35 ... 35 (0...45)
4001 charging problem

  • замерь ток потребления прибора включенного без акб
  • посмотри какой ток в момент зарядки (поднимается >1A)
  • проверь - прибор включается без батарей
разумеется, питание снаружи д.б. 12в

батарей - 9в. с батареями может быть проблема - не контачить в самом отсеке.


bwl

Постоянный
Значит купил новые аккумуляторы. Замерил напряжение на каждом - 1,29V и ток к.з. - 2.5A. Установил аккумы в мультиплексор и вывел со стороны фиксатора батареек два провода для подключения амперметра. Подключил к мультиплексор к 12V. Увидел что зарядка идет.
5001 Powersupply test
5005 external power supply = 11296 mV
0005 25 0
0004 26
5001 Battery test
5005 BatteryVoltage(mV): 7920 ... 9431 (5400...9800, minDiff = 100)
5005 BatteryChargeCurrent: -1050 ... 32
5005 Temperature(°C): 26 ... 26 (0...45)
0005 26 0
0004 27
Заряд продолжался не долго минут 15!
Затем я вновь увидел "!Вставить аккумуляторы!". Подумал может где не контакт. Пересмотрел разъем от отсека и перемычку в отсеке. Заменил щупы на тестере (было подозрение что болтаются в мультиметре). Попробовал несколько раз зарядить аккумуляторы автономного питания но каждый раз зарядка заканчивалась и появлялась надпись"!Вставить аккумуляторы!"
5001 Powersupply test
5005 external power supply = 11296 mV
0005 25 0
0004 26
5001 Battery test
4001 BatteryVoltage(mV): 8266 ... 8275 (5400...9800, minDiff = 100)
4001 BatteryChargeCurrent: 32 ... 32
5005 Temperature(°C): 36 ... 36 (0...45)
4001 charging problem
0005 26 8
0004 27

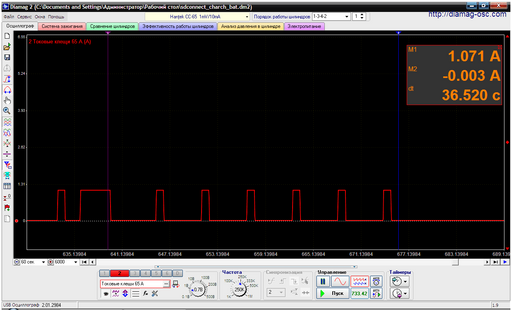

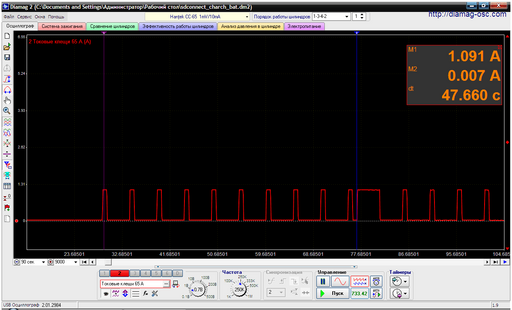

Вооружившись мотортестером и токовыми клещами снял осциллограммы заряда автономного питания мультиплексором.
Значит:
-зарядка идет импульсами длительностью 0,98 сек. с паузами 4,9 сек.;
-ток в момент заряда 1А что соответствует логу из самодиагностики;
-каждые 48 сек. прошодит "проверочный" импульс длительностью 4,9 сек. и током в 1А.
В по истечению минут 10:
Наблюдается:
- зарядный ток 1A;
- проверочный импульс проходит.
C течением времени напряжение на аккумуляторах повышается что видно из лога т.е. заряд происходит. Мне не понятно почему происходит обрыв заряда.


романофф

блестящий...
Аккумуляторы не нравятся ему. Попробуй для начала зарядить их в отдельном зарядном устройстве и проверить ток замыкания. Поставить после зарядки в мульт и в нем завершить цикл формовки.


bwl

Постоянный
Отключил Lan кабель и мультиплексор за 4 часа произвел заряд по циклу формирования и выдал сплошной знак уровня заряда батареи. Подключил Lan и произвел
5001 Powersupply test
5005 external power supply = 11892 mV
0005 25 0
0004 26
5001 Battery test
4001 BatteryVoltage(mV): 8522 ... 8532 (5400...9800, minDiff = 100)
4001 BatteryChargeCurrent: 32 ... 32
5005 Temperature(°C): 38 ... 38 (0...45)
4001 charging problem
0005 26 8
0004 27
В результате не выскакивает сообщение "!Вставить аккумуляторы!" но в самодиагностике ошибка!

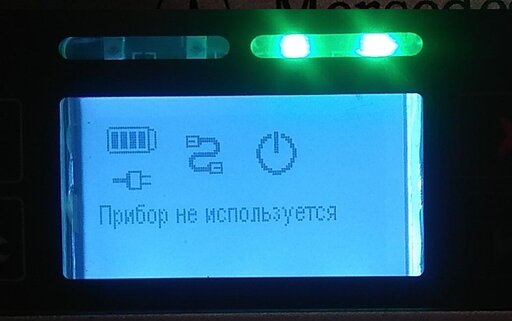

После отключения внешнего питания мультиплексор отображает знак вилки:
full Batt.jpg
Описание нигде не нашел!
И еще вопросик: отсутствует меню (при нажатии клавиши ключик) Powerdown и Sleep mode?


романофф

блестящий...
аккумуляторы дрянь, вилка вместо таймера говорит том, что мульт не видит, что работает от аккумуляторов, и видит слишком низкое напряжение на входе (кнопкой i пролистай - должно Ubat=0v быть), у тебя скорей всего там будет напряжение батаеек.

вообщем в релейной плате есть проблемы с цепью коммутации...

поэтому и нет режима выключить - так как мульт видит, что он подключен к сети, а не работает от батарей.
