CDI После ремонта рокеров сгорает второе реле накала om656 на w222
- Автор темы bwl
- Дата начала
Дизельные системы
bwl
Постоянный
Инфа крутая! Но метод достаточно старый. Основан метод на увеличении сопротивления нагревательного элемента по мере его нагрева. Т.е. в момент открытия ключа блок GCU (блок предпускового подогрева или блок накала свечей) измеряет ток. Зная напряжение в открытом ключе (напряжение борт сети) и ток по закону ома не сложно вычислить сопротивление. А сопротивление по карте это температура!
Сегодня проверил массу от коробки на кузов - все ок и соединение надёжно на 100%.
Из старого блока накала выпили разъёмы и сделал удлинитель. Припаялся к плате блока накала в которой предварительно восстановил один канал.
Проверил массу на плате относительно кузова - 100% с массой все в порядке.
На этот канал повесил керамическую свечу от om646 (конструктивно похожую и тоже 7В). На этот канал повесил осциллограф и завёл авто.
Наблюдаю.
Частота 33герц скважность 56% старт а далее скважность постепенно уменьшается до 16%. Когда температура тосола достигла 50 градусов сигнал на накал пропал!

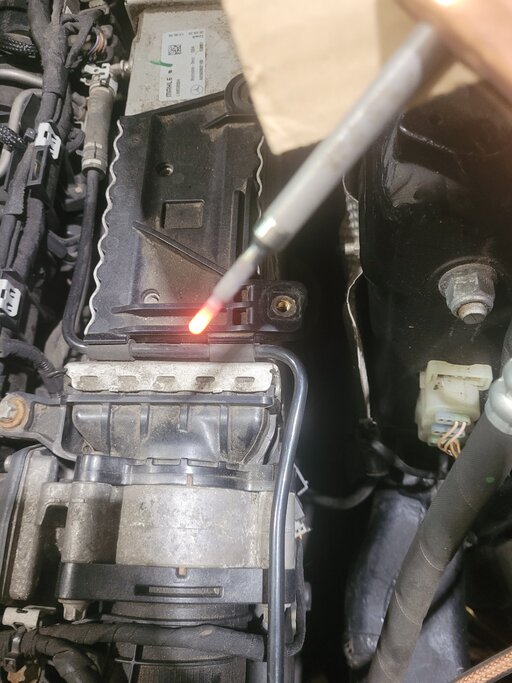

Фото свечи старт накала первые 10 сек
Сегодня проверил массу от коробки на кузов - все ок и соединение надёжно на 100%.
Из старого блока накала выпили разъёмы и сделал удлинитель. Припаялся к плате блока накала в которой предварительно восстановил один канал.
Проверил массу на плате относительно кузова - 100% с массой все в порядке.
На этот канал повесил керамическую свечу от om646 (конструктивно похожую и тоже 7В). На этот канал повесил осциллограф и завёл авто.
Наблюдаю.
Частота 33герц скважность 56% старт а далее скважность постепенно уменьшается до 16%. Когда температура тосола достигла 50 градусов сигнал на накал пропал!
Фото свечи старт накала первые 10 сек
Вложения
Artem Gerasimenko
Завсегдатай
моя ставит на проблему с лином в моторнике
bwl
Постоянный
Наверное какие-то ошибки были бы по связи с генератором?
Artem Gerasimenko
Завсегдатай
Пес его знает, блок сырой и кривой, и проблем с лином довольно часто бывает, а вот с системой подогрева-редкое явление
романофф
блестящий...
это даст аварийный режим, при котором ничего не сгорит как у автора. проблема сгорания лина обычно происходит при каких-то глобальных ремонтах, когда забывают при включении прикрутить массу на мотор, и через канал лина сгорает управление.
будет чек и неисправность связи с геной-накалом.
Artem Gerasimenko
Завсегдатай
А были ли вообще ошибки когда сгорали свечи? Есть ли фризы, что по температуре топлива/масла/сажи? Софты может и заводские, хотя саже уже за 300, а вот родные ли они? Откуда обнова эта? Что в ведоке?
bwl
Постоянный
По фризам видно что свечи горели до достижения температуры 50 градусов. Сначала горели свечи потом отваливался блок по Лин. ошибок по связи с генератором не было. Софт я не обновлял! Про какую обновы Вы говорите? В ведок не смотрел, если у вас есть возможность загляните и выложите пожалуйста.
Vadim_K
Постоянный
KostYK
Постоянный
IMHO лекарство хорошее прописал романофф многими постами выше, стоит с этого начать. Есть сомнения? MD5 в помощь....
bwl
Постоянный
Напишите что за
возможно что-то я пропустил и при чем тут md5?
bwl
Постоянный
Приветствую всех!
С проблемой разобрался -дело в свечах!!!
Самостоятельно привез оригинальные свечи с дилера MB в Варшаве и установил бу реле накала предварительно проверив каждый канал осциллографом.
Пробовал имитировать обрыв массы - реле сразу отключает свечи.
Пробовал имитировать обрыв lin - реле на той же скважности греет свечи порядка 20-30 сек и отключает свечи.
Совет - очень важно смотреть на разъём проводки который подключается к свече так как это влияет на определение температуры накала свечи в камере сгорания и как следствие срок службы!
Тему можно закрыть!
С проблемой разобрался -дело в свечах!!!
Самостоятельно привез оригинальные свечи с дилера MB в Варшаве и установил бу реле накала предварительно проверив каждый канал осциллографом.
Пробовал имитировать обрыв массы - реле сразу отключает свечи.
Пробовал имитировать обрыв lin - реле на той же скважности греет свечи порядка 20-30 сек и отключает свечи.
Совет - очень важно смотреть на разъём проводки который подключается к свече так как это влияет на определение температуры накала свечи в камере сгорания и как следствие срок службы!
Тему можно закрыть!
bwl
Постоянный
C разъёмом у меня все ОК но если переходное сопротивление будет более 1 ома то на оригинальную свечу реле может подать не 7V а 12V! Это происходит на этапе первого запуска функции накала для калибровки отношения сопротивления свечи к ее температуре. Проверял подбросом мощного последовательного сопротивления 700 милиОм.
Свечи которые приобретал у регионального продавца визуально ничем не отличаются от оригинала! Все отличия в упаковке:
1 каждая не оригинальная свеча упакована в белую коробку с наклейкой на которой находится оригинальный номер
2 каждая оригинальная свеча упаковывается в коробку в стиле MB и в коробке имеется втулка которая и защищает керамический наконечник свечи при транспортировке.
Свечи которые приобретал у регионального продавца визуально ничем не отличаются от оригинала! Все отличия в упаковке:
1 каждая не оригинальная свеча упакована в белую коробку с наклейкой на которой находится оригинальный номер
2 каждая оригинальная свеча упаковывается в коробку в стиле MB и в коробке имеется втулка которая и защищает керамический наконечник свечи при транспортировке.
романофф
блестящий...
Так этот плохой контакт должен при этом перегревается сильно и сгореть. У свечи сопротивление меньше, и ток повышенный будет в этом месте греть по идее.
романофф
блестящий...
Было бы зашибись в разделе запчастей темку с фотами этими запилить.
bwl
Постоянный
То что возникнет нагрев на контакте свечи это ПОЛ беды! Дело в том что блок накала измеряет изменение (т е дельту) сопротивления свечи. Алгоритм следующий:
1.кратковременно с частотой примерно 200гц и скважностью 5-10% полается 3-5 импульсов для определения сопротивления холодной свечи;
2.анализ и подсчет сопротивления холодной свечи
3.если сопротивление вложилось в нормы то включается кратковременная прокалка свечи на скважности 50%!!! И Тут ключевой момент!
сопротивление свечи при разогреве до 1200 градусов возрастает в 3 раза!!!
Т.Е. у рабочей свечи холодная сопротивлене 330 милиОм,
1200 градусов - 990 милиОм.
Соответственно отношение сопротивления горячей свечи к холодной примерно 3 раза. А теперь представьте что у вас на колпачке который имеет коррозию имеется переходное сопротивление в 1Ом!
Блок накала не увидит нужное отношение тока свечи соответственно - СВЕЧА НЕ ПРОГРЕЛАСЬ!
4. так как СВЕЧА НЕ ПРОГРЕЛАСЬ! -> увеличиваем скважность. Ого скажете ВЫ! Но это именно так. Кому интересно сброшу прошивку процессора который рулит накалом (минимальные знания языка С + Ghidra - помогут подтвердить мои слова) Все это безобрасие длится на скважности 80-90% и по времени цикла накала! - Как результат пробой ключа который за сбой утягивает свечу!
