PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.

roma4420

Постоянный
Здравствуйте, купил iProg Pro v87 на али, синяя плата ничем не залита. При "Fulltest" получаю такие результаты:

-без внешнего питания:

Запуск теста

--- Тест VCC = 3V ---

ADC0 (контакт 41) = 3.1 V. OK

--- Тест VCC = 5V ---

ADC0 (контакт 41) = 5.3 V. OK

--- Тест 10/12V ---

Uвых = 10V

ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.

Uвых = 12V

ADC2 (контакт 43) = 7.1 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 3.1 V. НЕИСПРАВНОСТЬ.

--- Тест внешнего питания ---

НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.

--- Тест выводов ---

PORTD.1 (вывод 6): OK.

PORTE.0 (вывод 7): OK.

PORTE.1 (вывод 8): OK.

PORTE.2 (вывод 9): OK.

PORTE.3 (вывод 10): OK.

PORTE.4 (вывод 23): OK.

PORTE.5 (вывод 24): OK.

PORTE.6 (вывод 25): OK.

PORTE.7 (вывод 27): OK.

PORTD.6 (вывод 5): OK.

PORTA.0 (вывод 20): OK.

PORTA.1 (вывод 21): OK.

PORTA.2 (вывод 22): OK.

PORTB.0 (вывод 19): OK.

PORTB.3 (вывод 18): OK.

PORTA.5 (вывод 2): OK

PORTA.6 (вывод 17): ok

PORTA.7 (вывод 1): ok

PORTB.4 (вывод 16): OK

PORTB.6 (вывод 4): OK

PORTB.5 (вывод 3): OK

------------------------------

Тест завершен. Ошибок: 5



-с внешним питанием(подаю 12.5 V)

Запуск теста

--- Тест VCC = 3V ---

ADC0 (контакт 41) = 3.1 V. OK

--- Тест VCC = 5V ---

ADC0 (контакт 41) = 5.0 V. OK

--- Тест 10/12V ---

Uвых = 10V

ADC2 (контакт 43) = 12.8 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 5.5 V. OK

Uвых = 12V

ADC2 (контакт 43) = 14.4 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 6.1 V. OK

--- Тест внешнего питания ---

Выключено: 0.0 V. OK

Включено: 5.3 V. OK

--- Тест выводов ---

PORTD.1 (вывод 6): OK.

PORTE.0 (вывод 7): OK.

PORTE.1 (вывод 8): OK.

PORTE.2 (вывод 9): OK.

PORTE.3 (вывод 10): OK.

PORTE.4 (вывод 23): OK.

PORTE.5 (вывод 24): OK.

PORTE.6 (вывод 25): OK.

PORTE.7 (вывод 27): OK.

PORTD.6 (вывод 5): OK.

PORTA.0 (вывод 20): OK.

PORTA.1 (вывод 21): OK.

PORTA.2 (вывод 22): OK.

PORTB.0 (вывод 19): OK.

PORTB.3 (вывод 18): OK.

PORTA.5 (вывод 2): OK

PORTA.6 (вывод 17): ok

PORTA.7 (вывод 1): ok

PORTB.4 (вывод 16): OK

PORTB.6 (вывод 4): OK

PORTB.5 (вывод 3): OK

------------------------------

Тест завершен. Ошибок: 2



Буду благодарен, если подскажете, в какую сторону смотреть по доработке.

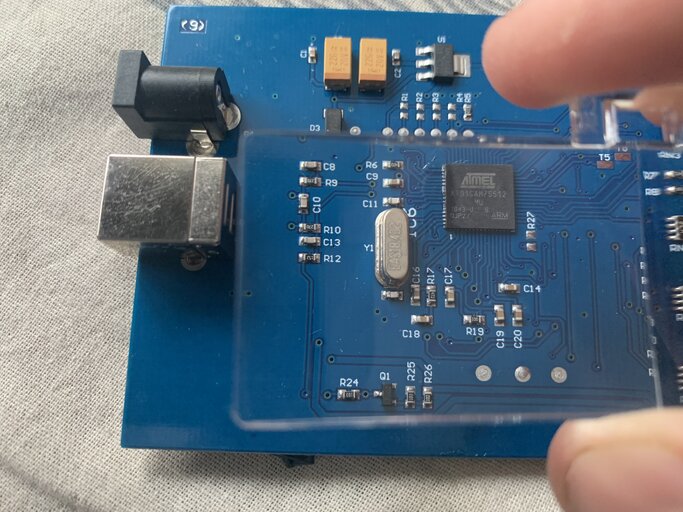

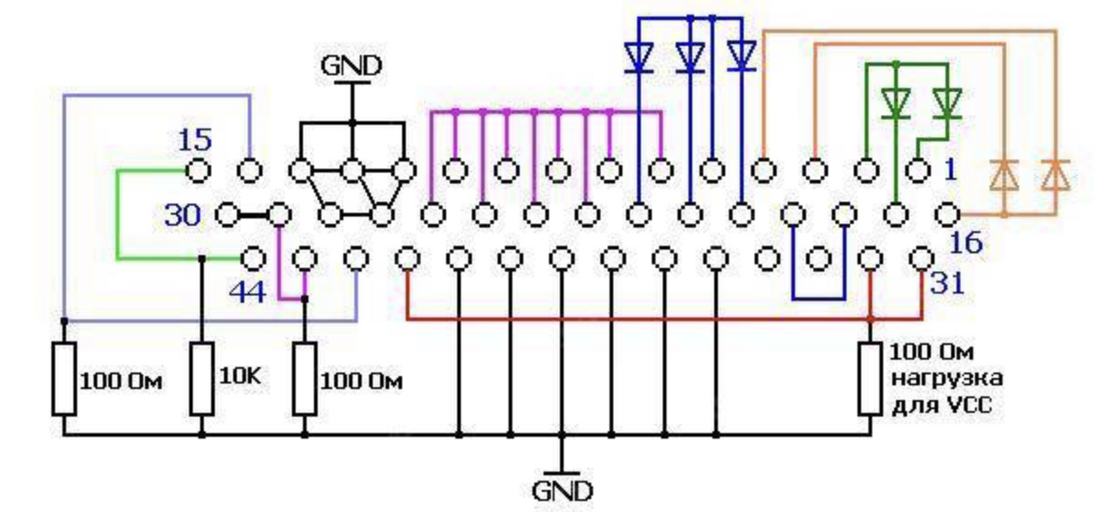

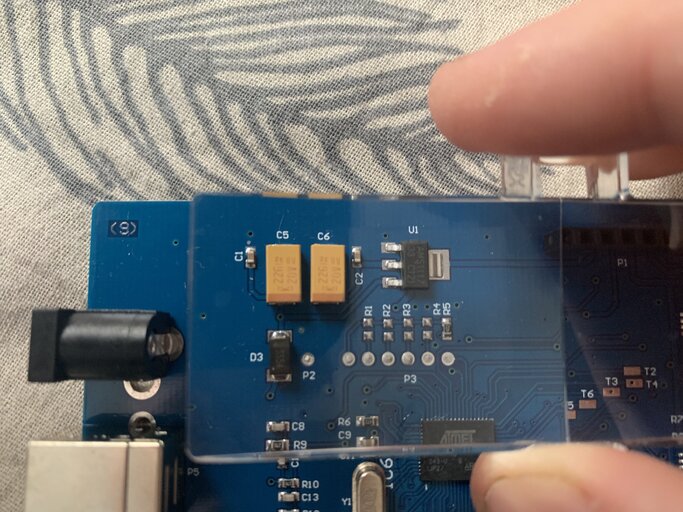

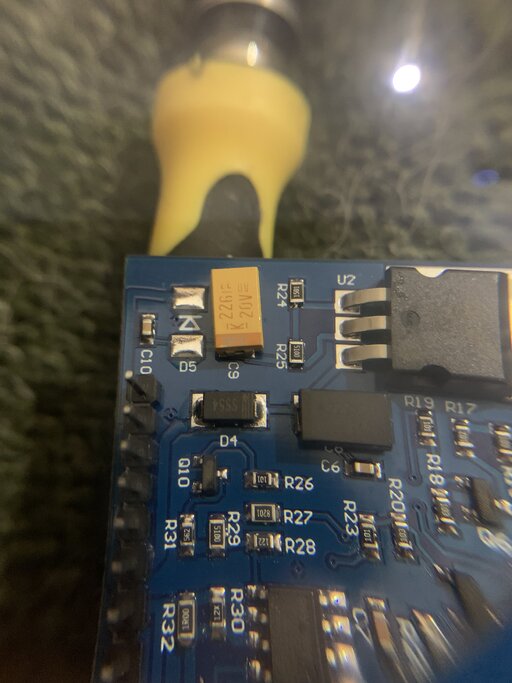

не проверял ничего еще - нет на чем. Купил разъем, распаял на нем все необходимое для "Full test" по схеме.
Screenshot 2023-03-09 at 13.42.31.png
Провел тест и увидел что есть ошибки. Вот решил уточнить.

--- Тест 10/12V ---

Uвых = 10V

ADC2 (контакт 43) = 12.8 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 5.5 V. OK

Uвых = 12V

ADC2 (контакт 43) = 14.4 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 6.1 V. OK

тут какое-то измерение идёт на контактах - не знаю что должно быть, но возможно не верно подобраны тестовые резисторы.
измерь на них что измеряется на 43 и 44 контактах при 12 и 14в.

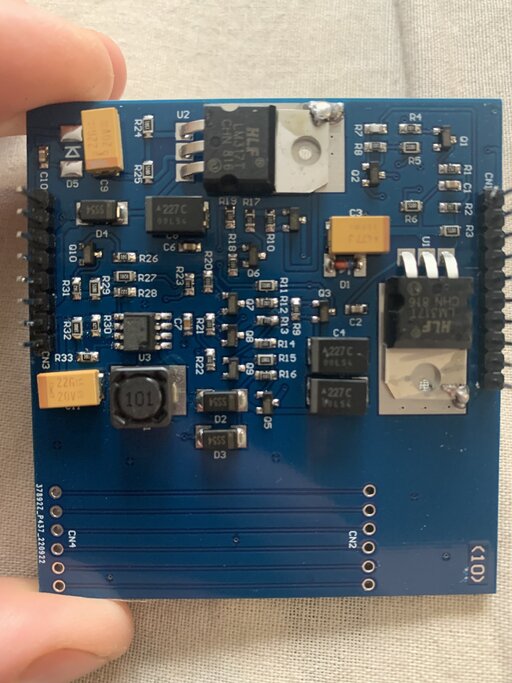

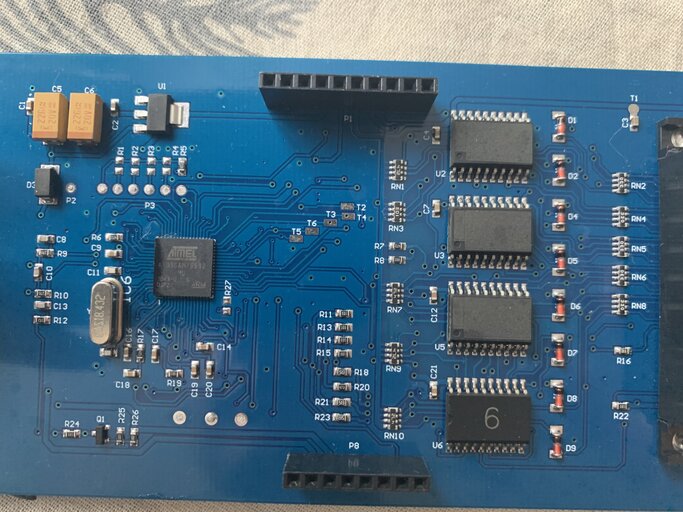

И основную плату
сообщение автоматически приклеено:

D3, C4 удалить
сообщение автоматически приклеено:

BSS84 заменить на AO3401
сообщение автоматически приклеено:

2N7002 заменить на AO3400
сообщение автоматически приклеено:

На r32 допаять сверху бутербродом еще 1ом

И основную плату
сообщение автоматически приклеено:

D3, C4 удалить
сообщение автоматически приклеено:

BSS84 заменить на AO3401
сообщение автоматически приклеено:

2N7002 заменить на AO3400

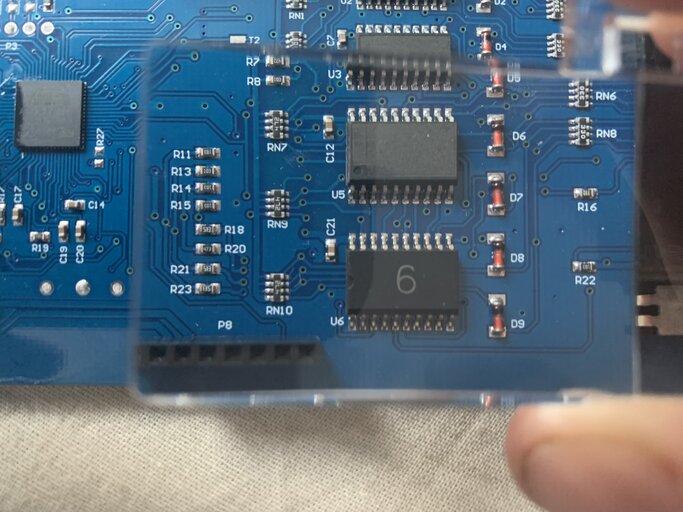

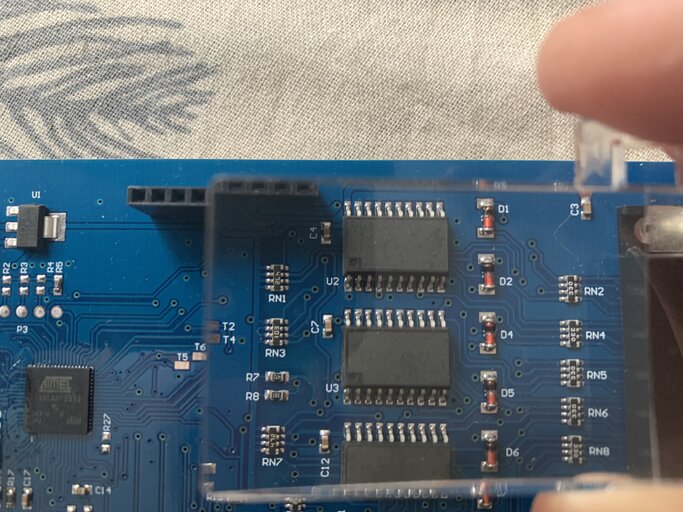

о как, есть спец? тогда с вашего позволения я у себя сфотаю - глянешь?

r33 не видно какой стоит
сообщение автоматически приклеено:

D5 поставить SS14
сообщение автоматически приклеено:

C11 100мкф 16в
сообщение автоматически приклеено:


сообщение автоматически приклеено:

Так что там с основной платой, где фото.

Последние изменения:
R20 51к
сообщение автоматически приклеено:

r22 8.2k
сообщение автоматически приклеено:

c5,c6 смотри обвязку в даташеет на lm
сообщение автоматически приклеено:


Последние изменения:
Доработал платы в приборе, огромное спасибо @fos-kr . В моем случае изменения были такие:

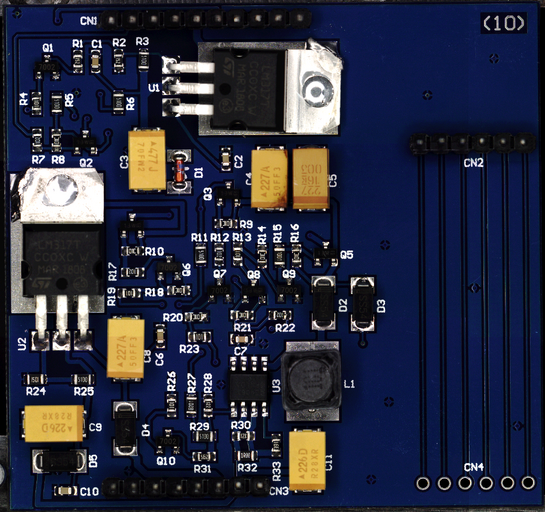

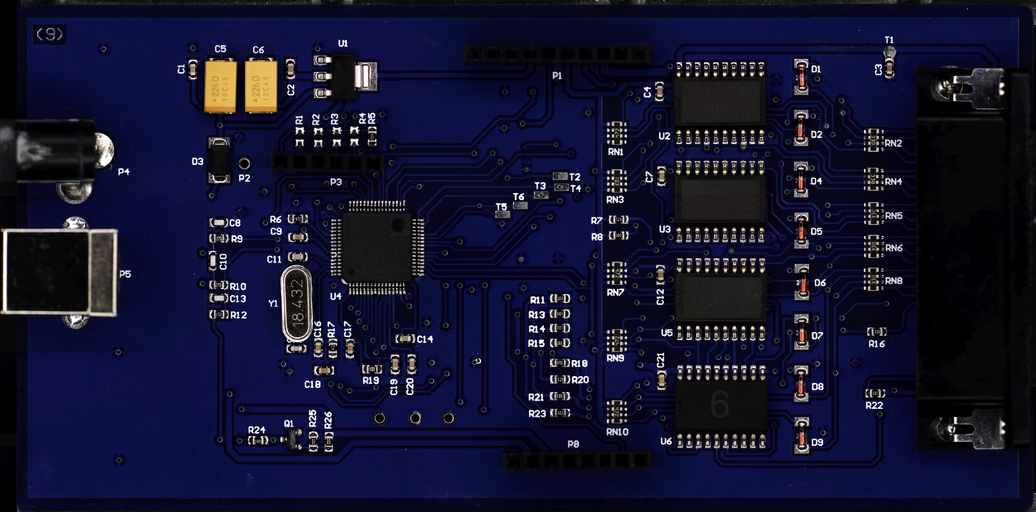

1 Плата питания.jpeg2 Основная плата.jpeg

Помимо доработки основных плат, к сожалению требуют доработки так же платы адаптеров.

уважаемый fos-kr, а могли бы вы выложить всю инфу по доработке, чтоб меньше вас отвлекать?
думаю что это проблематично будет сделать, так как на разных платах разные элементы необходимо менять. Нет единого варианта, что и где меняется. Это из того, что я понял, пока искал информацию по доработке своего программатора.

всем привет всем. На днях получил Iprog из поднебесной. Не залитый. При фултесте с заглушкой выдал 3 ошибки.
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 4.9 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 11.8 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.7 V. OK
ADC3 (контакт 44) = 5.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 4.6 V. НЕИСПРАВНОСТЬ.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3

Как я понял у меня проблемы с формированием/переключением на 10 V. Куда копать?
сообщение автоматически приклеено:

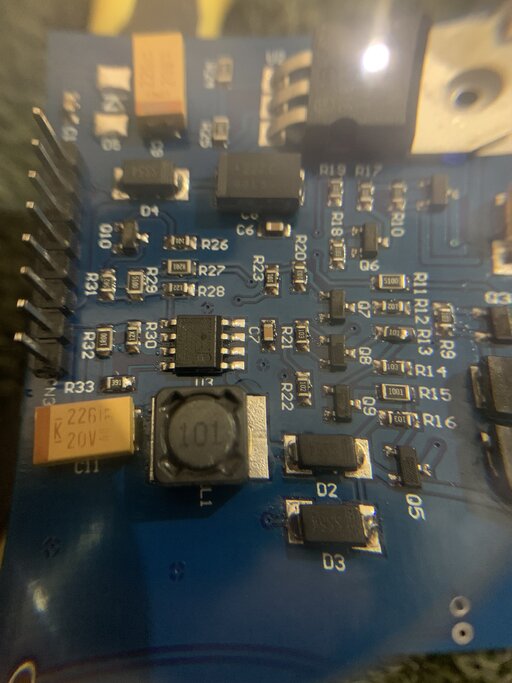

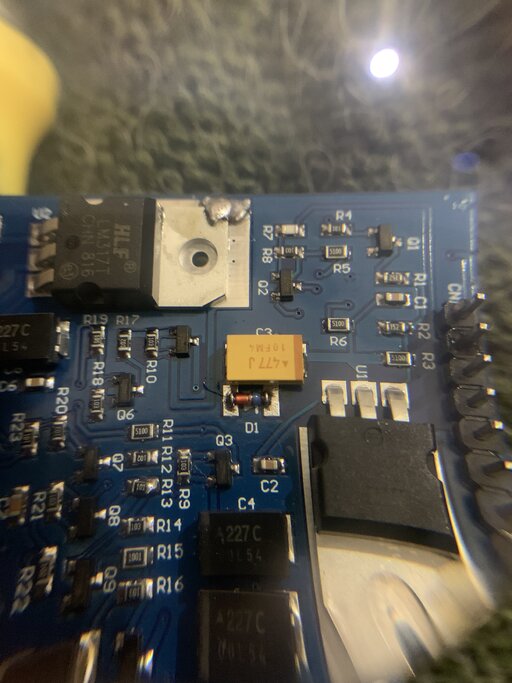

фото плат имеются, кста по следам нагара видно что конденсатор С5 на плате питания когда-то пыхнул и был заменен)))


Вложения

  • Power_Board.png
    1.2 MB · Просмотров: 333
  • Main_Board.png
    2.2 MB · Просмотров: 174
Ну так " A " это кондюк на 10в. Поэтому и пыхнул.
сообщение автоматически приклеено:

D3 удали на фиг, пока не спалил дальше от внешнего питания. Он там не нужен.
сообщение автоматически приклеено:

R20 поставь 51к
