PRG Вопрос по доработке iProg+ Pro v87

[Aleks_0711]

На этом фото резистор с 5той ноги стоит 6.8к (R93), а не 100 ом

А при чем тут 5 я нога, 5,6к либо 6,8к для подгонки напряжения.

сообщение было автоматически прилеплено: Июнь 14, 2023

Вот тебе ори



[романофф]

476E. Part Number, D-Type, 25V 47uF



[involver]

ок, а что с рфид и еепром адаптерами надо доработать?



[Aleks_0711]

ок, а что с рфид и еепром адаптерами надо доработать?

Конечно, а также бдм и кан и обд. Но это уже другая история



[involver]

схемы есь?



[Aleks_0711]



[Биржа]

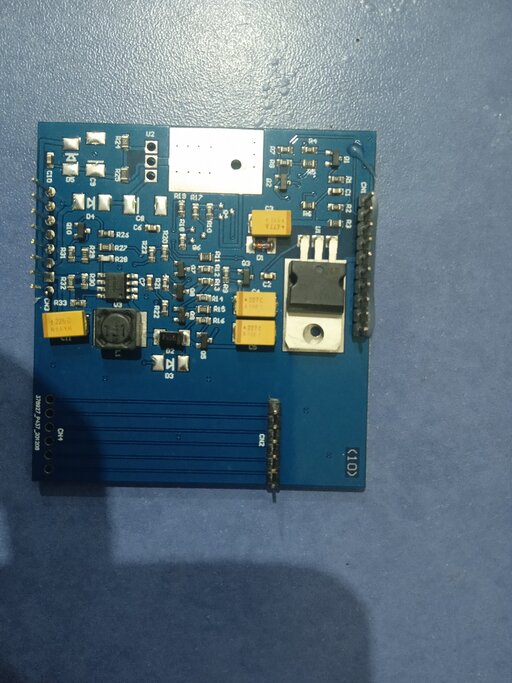

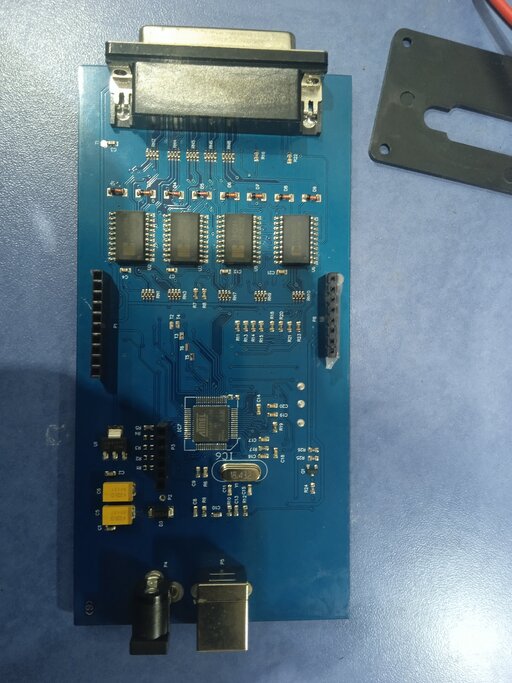

Здравствуйте! подскажите пожалуйста по доработке iprog +. еепром читает. внешнего питания не было в комплекте и я так понимаю элементов не хватает на плате питания



[CAUTION]

На этом фото резистор с 5той ноги стоит 6.8к (R93), а не 100

Я еще раз говорю 100ом. И будет все гуд

сообщение было автоматически прилеплено: Июнь 14, 2023

Вот образец для понимания

На образце, "Для понимания", резистор R95 не шунтирует через 100Ом 5 и 7 вывод MC3404A, на ори это 1кОм, и по схеме, это R43 на 1кОм.
На схеме нет шунта на 100Ом между выводом 5 ноги этой же микросхемы, и массой.на моей схеме это R45 на 1.2кОм.
Я поторопился и модернизировал схему по вашему фото, транзистор Q5 и стабилизатор U11 пробило. Надеюсь больше ничего в приборе. Надежда на стабилитроны по питанию, надеюсь отработали иначе iProg на свалку.

сообщение было автоматически прилеплено: Окт 6, 2023

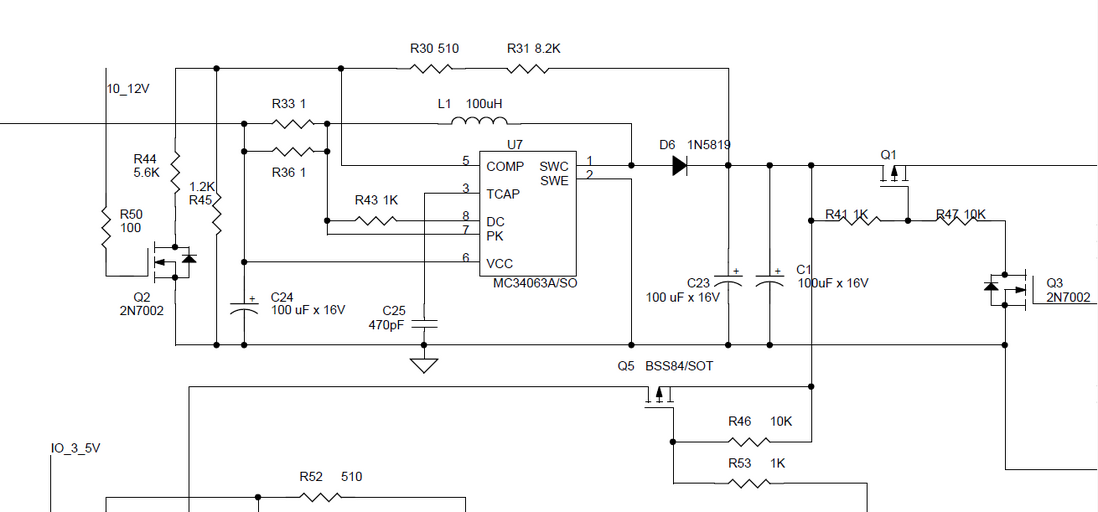

Вот чтобы понятней было, часть схемы. Я не претендую на истину, возможно схемотехника у вас отличается, да и R43 многие меняют от 100 до 300Ом.
Но факт, прибор слава богу живой.



[zarusel]

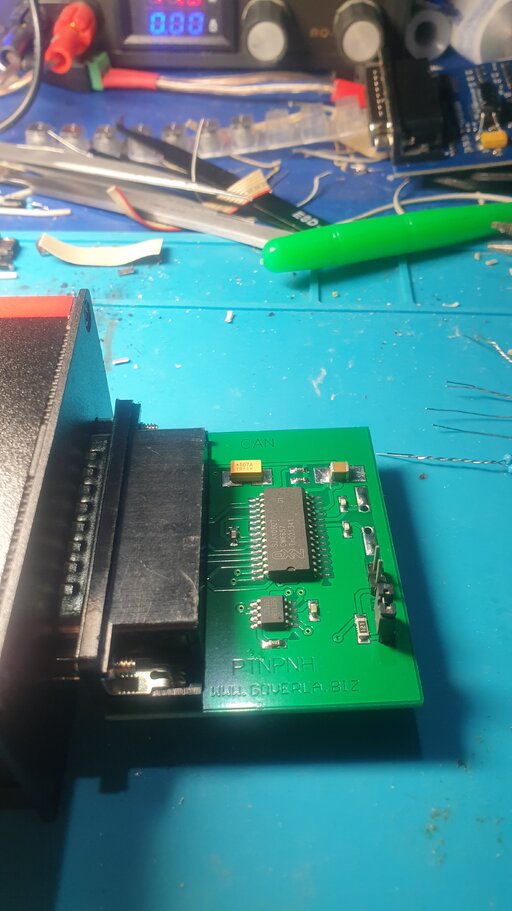

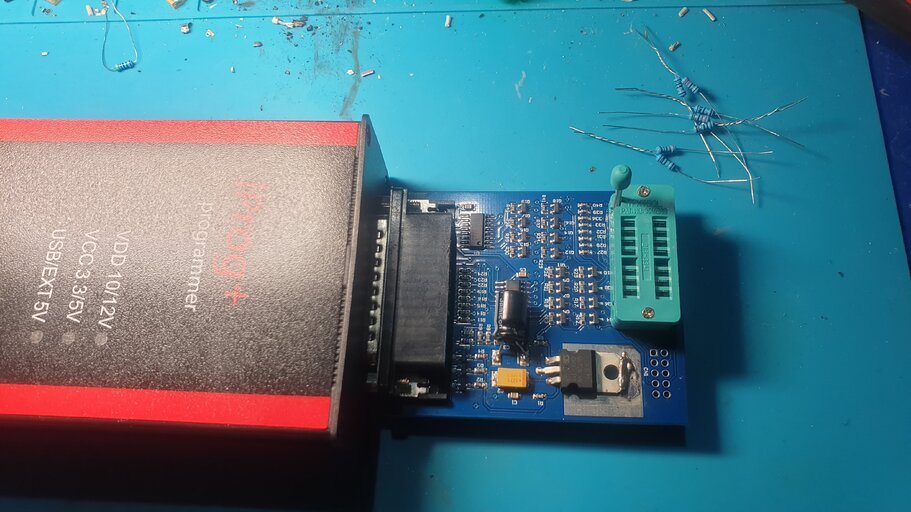

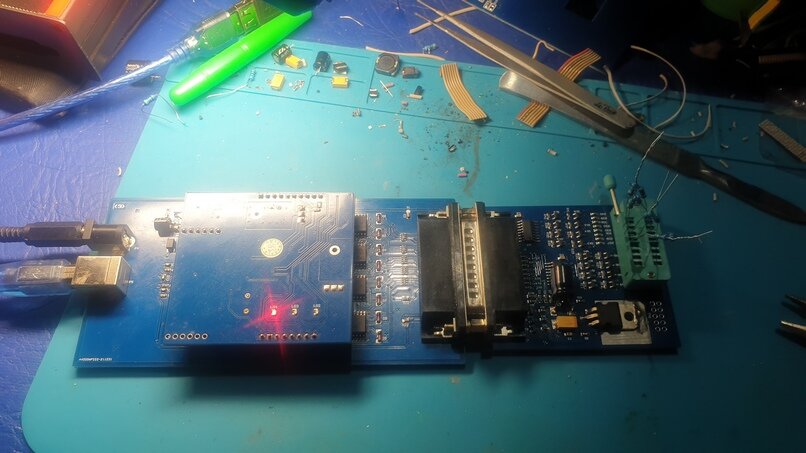

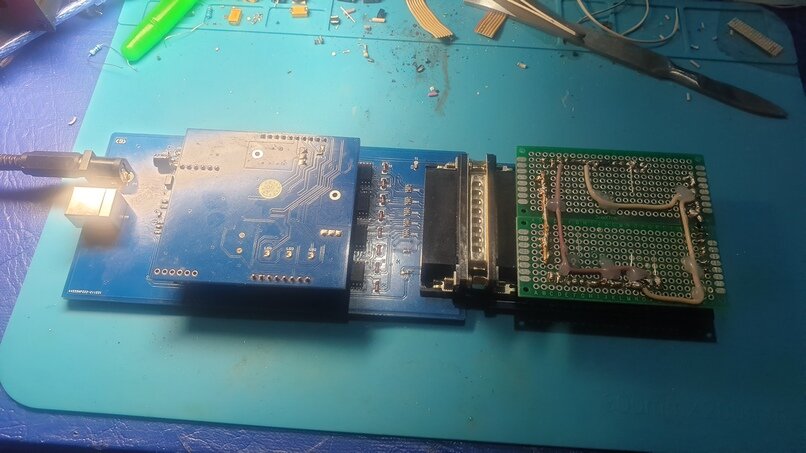

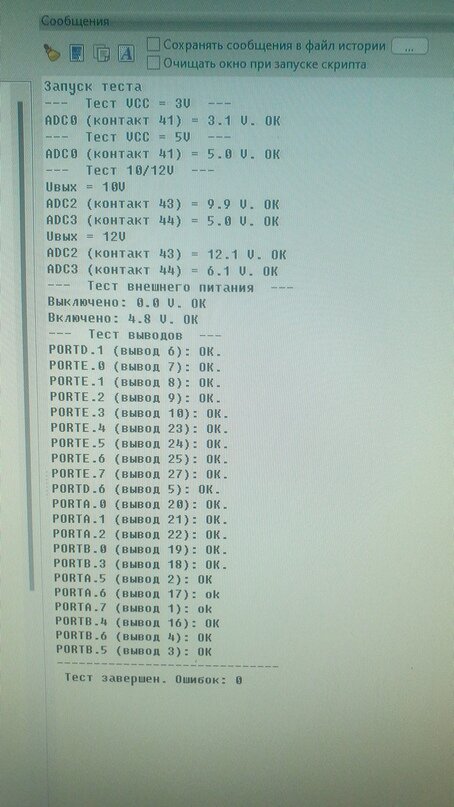

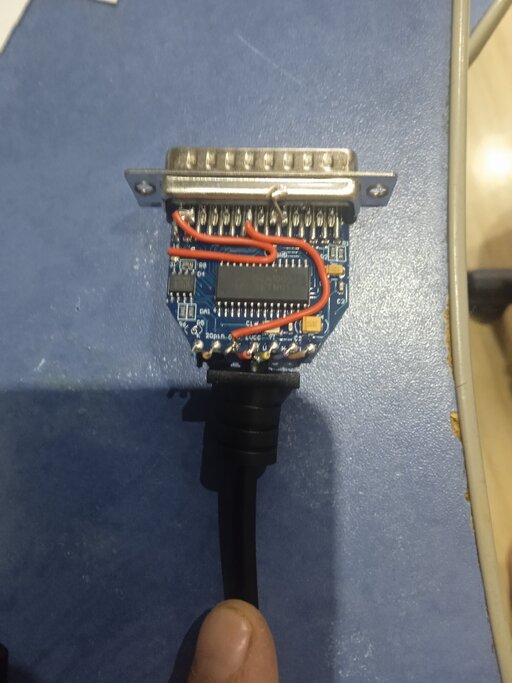

Привет! Приобрел тоже Китайпрог. После определённых доработок тест с заглушкой проходит, всё ОК.

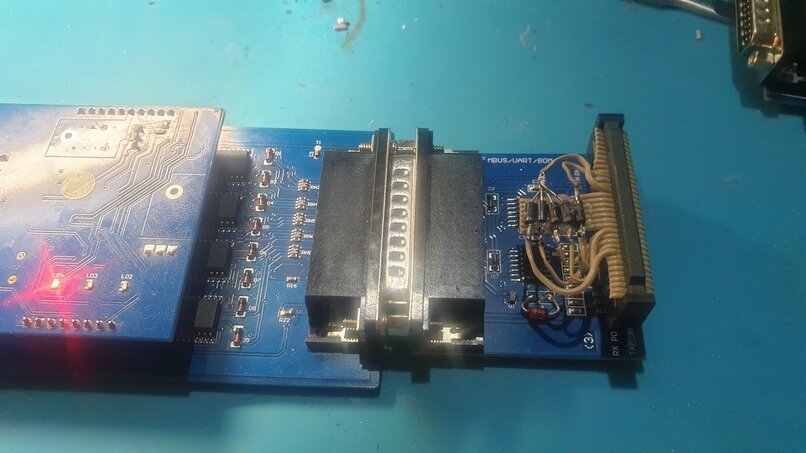

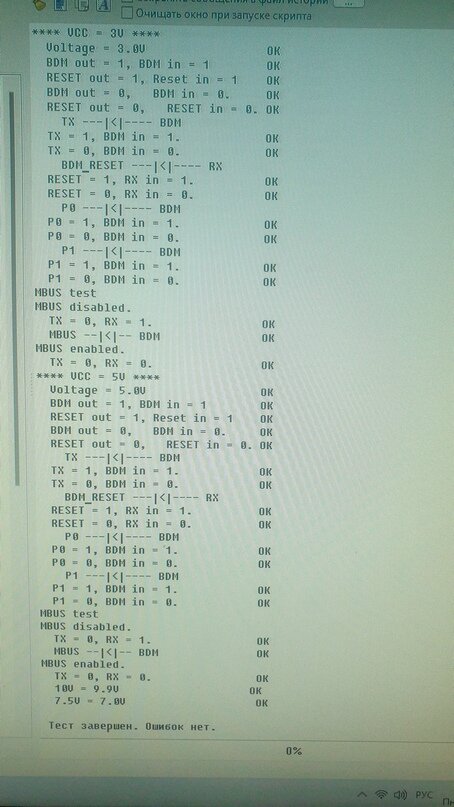

БДМ тест тоже ОК.

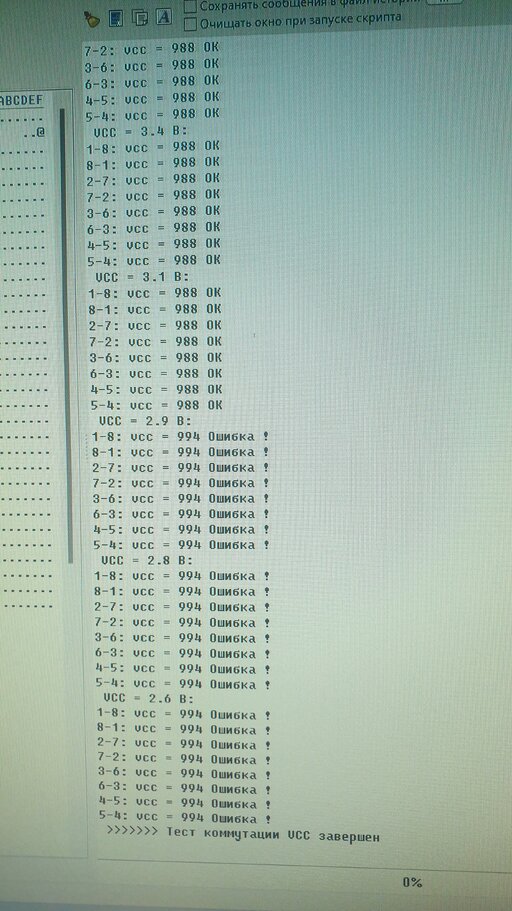

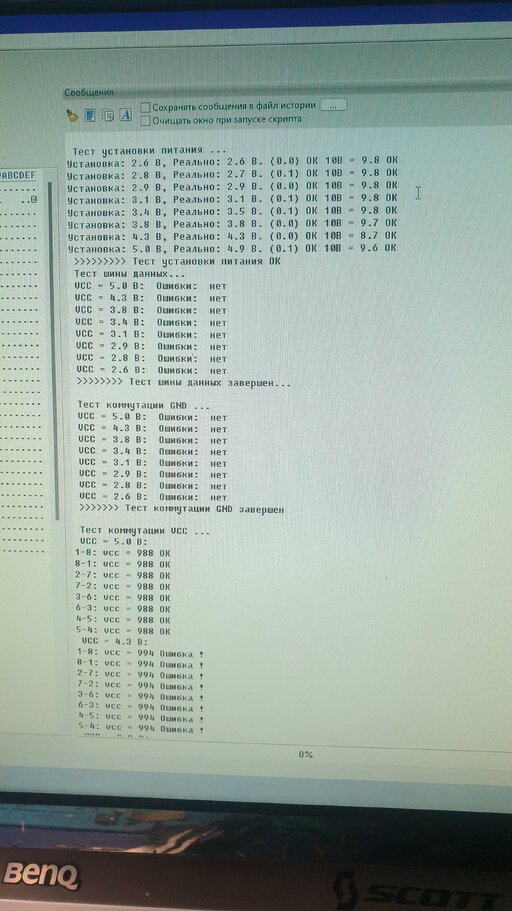

По тесту ЕЕпрома есть вопрос. С резисторами в 33 Ом. Есть ошибки (выделил красным). Или они так и должны быть? Кто подскажет?

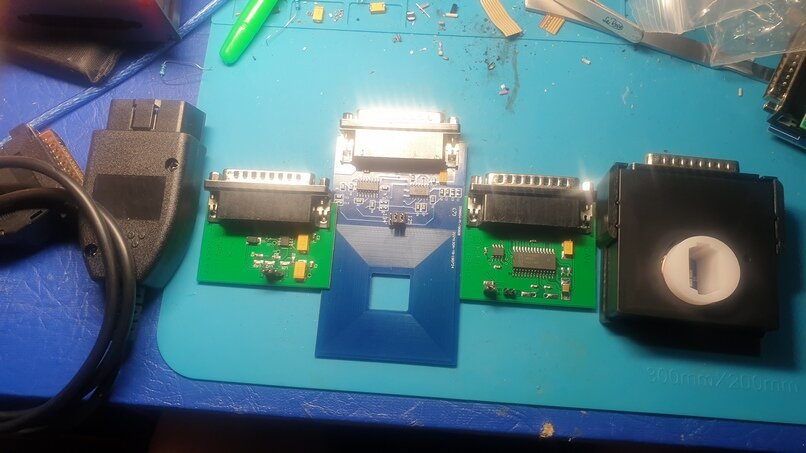

И по оставшимся адаптерам тоже вопрос - как их протестировать в проге, что бы потом доработать? В каких тестах?



[Aleks_0711]

По епром так и должно быть с резисторами 33ом, убери их и проверь.



[zarusel]

А по остальным адаптерам какие тесты?



[Aleks_0711]

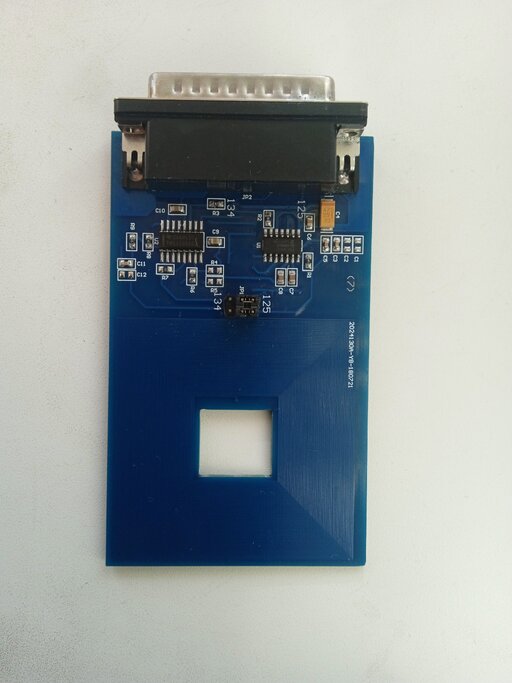

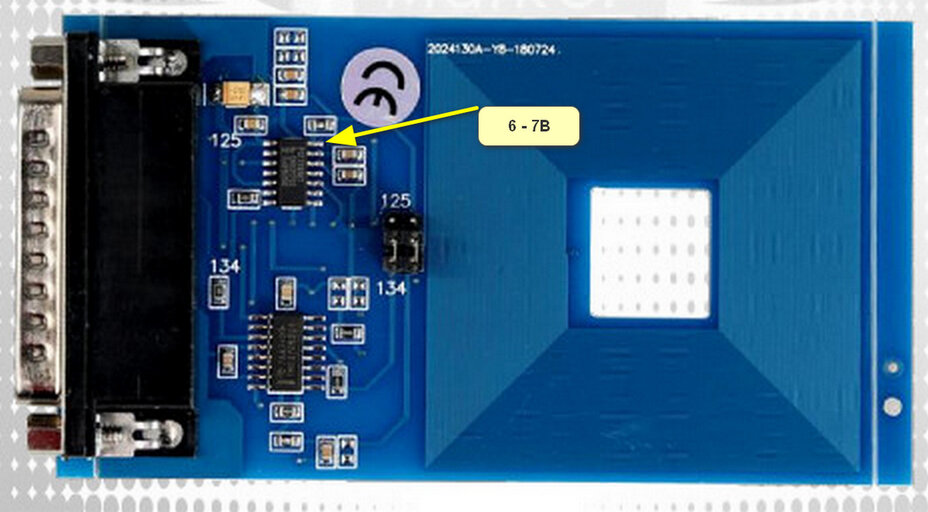

Kline нет, CAN test SJA1000, RFID я выкладывал доработку, но без ослика там делать не чего.



[zarusel]

Осликом размах напруги смотреть на катушке?



[Aleks_0711]

Осликом размах напруги смотреть на катушке?

Да



[zarusel]

Как я понял нужно добиться максимального размаха амплитуды.



[Aleks_0711]

Как я понял нужно добиться максимального размаха амплитуды.

И качества сигнала.
и потом вот так должно быть



[zarusel]

Спасибо! Будем пытать.

сообщение было автоматически прилеплено: Окт 11, 2023

Подожди, а в каком тесте (или скрипте) проверять RFID ?



[zarusel]

По епром так и должно быть с резисторами 33ом, убери их и проверь.

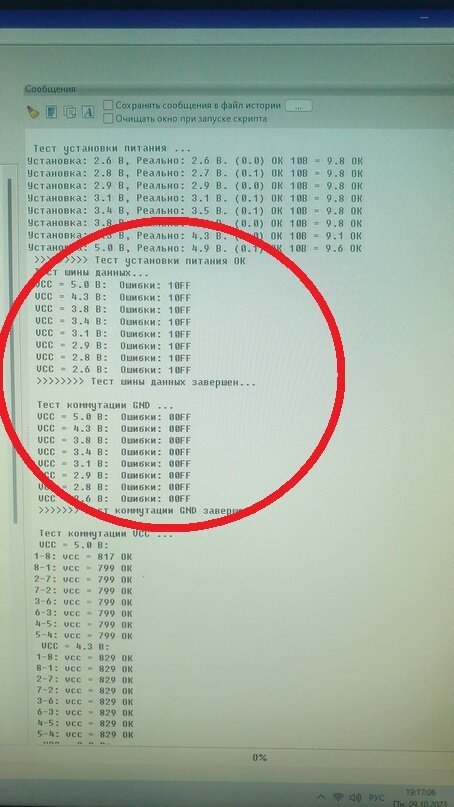

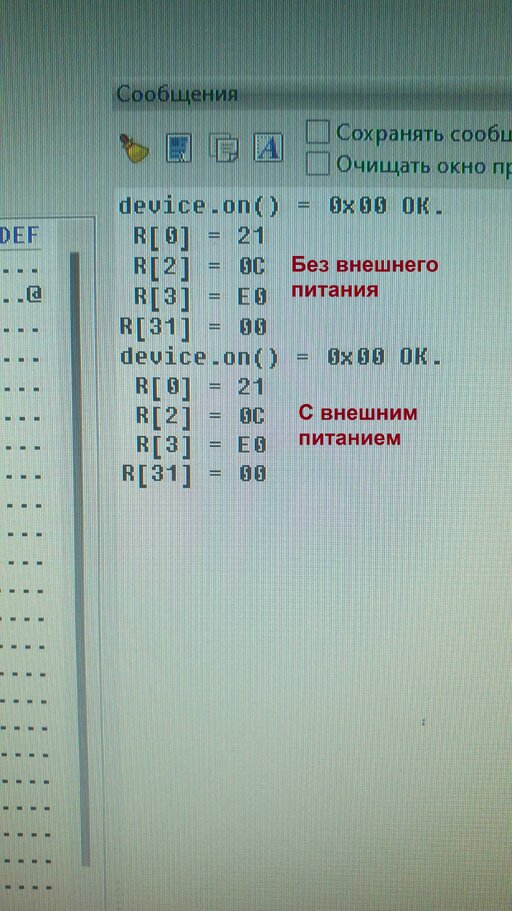

Без резисторов вообще хрень какая то. Так и должно быть?



[Aleks_0711]

Все нормально по GND ошибок нет



[zarusel]

а в каком тесте (или скрипте) проверять RFID ?
