PRG Вопрос по доработке iProg+ Pro v87

[Aleks_0711]

Спасибо. Я так понимаю необходимо брать фото например платы питания и сверять наличие деталей.

Все правильно понимаешь. Ну а потом после допайки недостающих деталей, фото теста.



[leonidovich3]

Запуск теста

--- Тест VCC = 3V ---

ADC0 (контакт 41) = 3.1 V. OK

--- Тест VCC = 5V ---

ADC0 (контакт 41) = 4.2 V. НЕИСПРАВНОСТЬ.

--- Тест 10/12V ---

Uвых = 10V

ADC2 (контакт 43) = 4.6 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 2.1 V. НЕИСПРАВНОСТЬ.

Uвых = 12V

ADC2 (контакт 43) = 4.5 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 2.1 V. НЕИСПРАВНОСТЬ.

--- Тест внешнего питания ---

Выключено: 0.0 V. OK

Включено: 4.8 V. OK

--- Тест выводов ---

PORTD.1 (вывод 6): OK.

PORTE.0 (вывод 7): OK.

PORTE.1 (вывод 8): OK.

PORTE.2 (вывод 9): OK.

PORTE.3 (вывод 10): OK.

PORTE.4 (вывод 23): OK.

PORTE.5 (вывод 24): OK.

PORTE.6 (вывод 25): OK.

PORTE.7 (вывод 27): OK.

PORTD.6 (вывод 5): OK.

PORTA.0 (вывод 20): OK.

PORTA.1 (вывод 21): OK.

PORTA.2 (вывод 22): OK.

PORTB.0 (вывод 19): OK.

PORTB.3 (вывод 18): OK.

PORTA.5 (вывод 2): OK

PORTA.6 (вывод 17): ok

PORTA.7 (вывод 1): ok

PORTB.4 (вывод 16): OK

PORTB.6 (вывод 4): OK

PORTB.5 (вывод 3): OK

------------------------------

Тест завершен. Ошибок: 5

сообщение автоматически приклеено: Янв 5, 2024

Вот



[leonidovich3]

Добрый день. Что то сегодня не могу понять при подключении внешнего питания вот такая картина
Запуск теста

--- Тест VCC = 3V ---

ADC0 (контакт 41) = 1.6 V. НЕИСПРАВНОСТЬ.

--- Тест VCC = 5V ---

ADC0 (контакт 41) = 1.6 V. НЕИСПРАВНОСТЬ.

--- Тест 10/12V ---

Uвых = 10V

ADC2 (контакт 43) = 7.9 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 3.7 V. НЕИСПРАВНОСТЬ.

Uвых = 12V

ADC2 (контакт 43) = 7.9 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 3.7 V. НЕИСПРАВНОСТЬ.

--- Тест внешнего питания ---

Выключено: 0.0 V. OK

Включено: 4.8 V. OK

--- Тест выводов ---

PORTD.1 (вывод 6): OK.

PORTE.0 (вывод 7): НЕИСПРАВНОСТЬ

PORTE.1 (вывод 8): НЕИСПРАВНОСТЬ

PORTE.2 (вывод 9): НЕИСПРАВНОСТЬ

PORTE.3 (вывод 10): НЕИСПРАВНОСТЬ

PORTE.4 (вывод 23): НЕИСПРАВНОСТЬ

PORTE.5 (вывод 24): НЕИСПРАВНОСТЬ

PORTE.6 (вывод 25): НЕИСПРАВНОСТЬ

PORTE.7 (вывод 27): НЕИСПРАВНОСТЬ

PORTD.6 (вывод 5): OK.

PORTA.0 (вывод 20): OK.

PORTA.1 (вывод 21): OK.

PORTA.2 (вывод 22): OK.

PORTB.0 (вывод 19): OK.

PORTB.3 (вывод 18): OK.

PORTA.5 (вывод 2): OK

PORTA.6 (вывод 17): ok

PORTA.7 (вывод 1): ok

PORTB.4 (вывод 16): OK

PORTB.6 (вывод 4): OK

PORTB.5 (вывод 3): OK

------------------------------

Тест завершен. Ошибок: 14

сообщение автоматически приклеено: Янв 8, 2024

Немного поспешил скорее всего небыло контакта , отсоеденил дюпонт провода результат:
Запуск теста

--- Тест VCC = 3V ---

ADC0 (контакт 41) = 3.1 V. OK

--- Тест VCC = 5V ---

ADC0 (контакт 41) = 4.8 V. OK

--- Тест 10/12V ---

Uвых = 10V

ADC2 (контакт 43) = 6.3 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 2.8 V. НЕИСПРАВНОСТЬ.

Uвых = 12V

ADC2 (контакт 43) = 6.3 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.

--- Тест внешнего питания ---

НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.

--- Тест выводов ---

PORTD.1 (вывод 6): OK.

PORTE.0 (вывод 7): OK.

PORTE.1 (вывод 8): OK.

PORTE.2 (вывод 9): OK.

PORTE.3 (вывод 10): OK.

PORTE.4 (вывод 23): OK.

PORTE.5 (вывод 24): OK.

PORTE.6 (вывод 25): OK.

PORTE.7 (вывод 27): OK.

PORTD.6 (вывод 5): OK.

PORTA.0 (вывод 20): OK.

PORTA.1 (вывод 21): OK.

PORTA.2 (вывод 22): OK.

PORTB.0 (вывод 19): OK.

PORTB.3 (вывод 18): OK.

PORTA.5 (вывод 2): OK

PORTA.6 (вывод 17): ok

PORTA.7 (вывод 1): ok

PORTB.4 (вывод 16): OK

PORTB.6 (вывод 4): OK

PORTB.5 (вывод 3): OK

------------------------------

Тест завершен. Ошибок: 5

Запуск теста

--- Тест VCC = 3V ---

ADC0 (контакт 41) = 3.1 V. OK

--- Тест VCC = 5V ---

ADC0 (контакт 41) = 4.9 V. OK

--- Тест 10/12V ---

Uвых = 10V

ADC2 (контакт 43) = 6.2 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.

Uвых = 12V

ADC2 (контакт 43) = 6.3 V. НЕИСПРАВНОСТЬ.

ADC3 (контакт 44) = 2.8 V. НЕИСПРАВНОСТЬ.

--- Тест внешнего питания ---

Выключено: 0.0 V. OK

Включено: 4.8 V. OK

--- Тест выводов ---

PORTD.1 (вывод 6): OK.

PORTE.0 (вывод 7): OK.

PORTE.1 (вывод 8): OK.

PORTE.2 (вывод 9): OK.

PORTE.3 (вывод 10): OK.

PORTE.4 (вывод 23): OK.

PORTE.5 (вывод 24): OK.

PORTE.6 (вывод 25): OK.

PORTE.7 (вывод 27): OK.

PORTD.6 (вывод 5): OK.

PORTA.0 (вывод 20): OK.

PORTA.1 (вывод 21): OK.

PORTA.2 (вывод 22): OK.

PORTB.0 (вывод 19): OK.

PORTB.3 (вывод 18): OK.

PORTA.5 (вывод 2): OK

PORTA.6 (вывод 17): ok

PORTA.7 (вывод 1): ok

PORTB.4 (вывод 16): OK

PORTB.6 (вывод 4): OK

PORTB.5 (вывод 3): OK

------------------------------

Тест завершен. Ошибок: 4



[wasser77]

Сначала проверить реальное напряжение с помощью скрипта пауертест. Если верно, то дорабатывать плату питания и начать с качественного, короткого шнура юсб.



[leonidovich3]

Сначала проверить реальное напряжение с помощью скрипта пауертест. Если верно, то дорабатывать плату питания и начать с качественного, короткого шнура юсб.

спасибо



[Fenixdav]

Привет всем Дорогие коллеги сегодня подключил выскочил очень много ошибок начал дорабатывать достигалась пёхом но у меня проблема portd 1 вывод 6

сообщение автоматически приклеено: Мар 22, 2024

Никак не могу победить помогите пожалуйста



[Aleks_0711]

Привет всем Дорогие коллеги сегодня подключил выскочил очень много ошибок начал дорабатывать достигалась пёхом но у меня проблема portd 1 вывод 6

сообщение автоматически приклеено: Мар 22, 2024

Никак не могу победить помогите пожалуйста

Проверяй резисторные сборки

сообщение автоматически приклеено: Мар 23, 2024



[Fenixdav]

А почему у меня шестой вывод Первичка на массу, а 5 вывод Через диод



[Aleks_0711]

Ну откуда мне знать у меня на руках нет твоего айпрога

сообщение автоматически приклеено: Мар 23, 2024

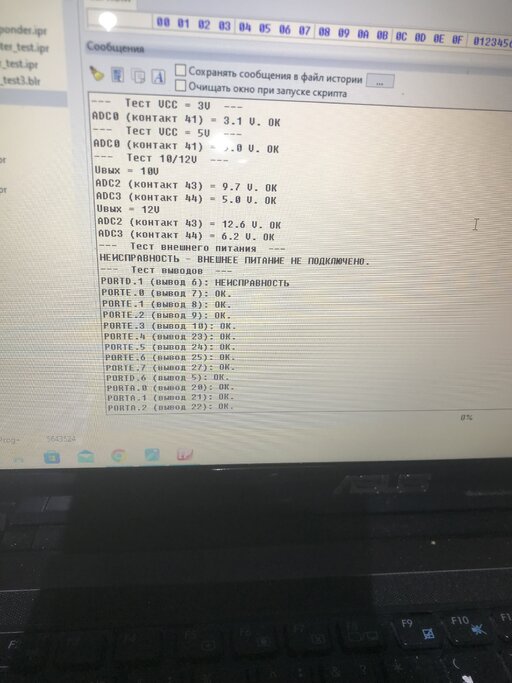

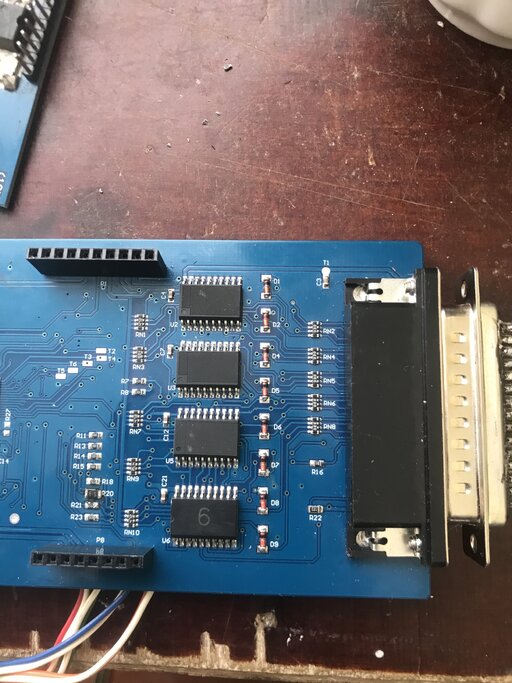

Ты даже фото плат не выложил



[Fenixdav]

Может это связано на то что у меня ноутбук менял и Windows тоже поменял ась

сообщение автоматически приклеено: Мар 23, 2024

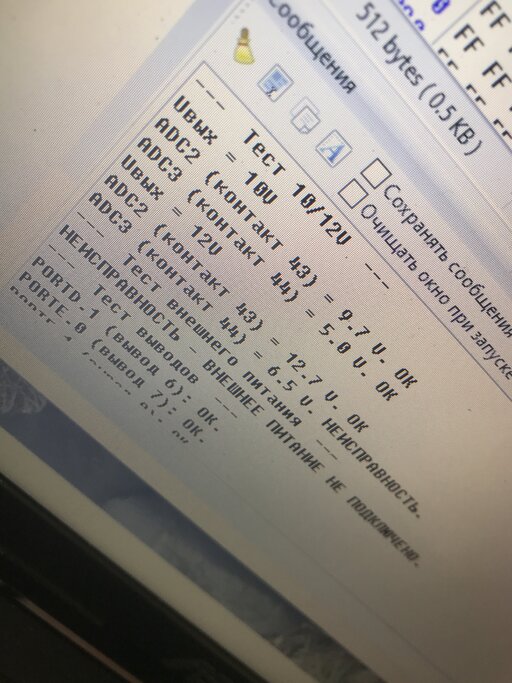

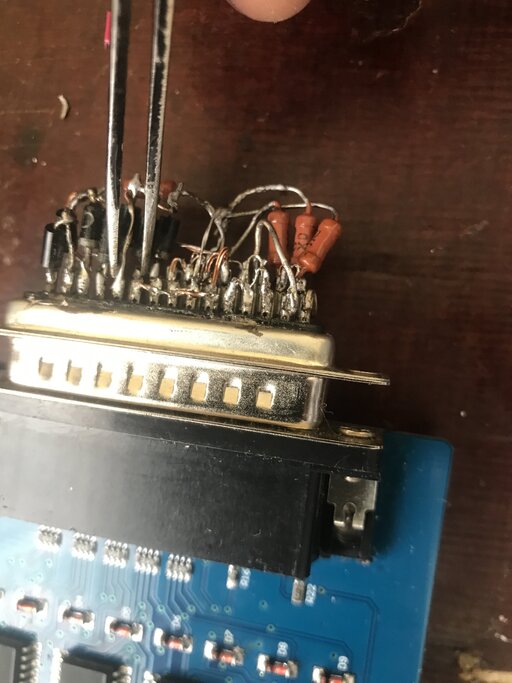

Вот на фото то где я пинцет поставить пяти шестой вывод И по схемам шестой должен соединиться массы а 5 через диод 19.20.21 выводом



[Aleks_0711]



[Fenixdav]

Извини родной но я это уже второй раз собирал . думал что может что-то неправильно сделал Но сделал так как на схемах ну вопрос на том что после смены мои компьютеры такие ошибки у меня не было просто после смены компьютерные я ещё и дорабатывал плату Питание и у меня ошибки все исчезли ну вот этот шестой никак не могу победить

сообщение автоматически приклеено: Мар 23, 2024

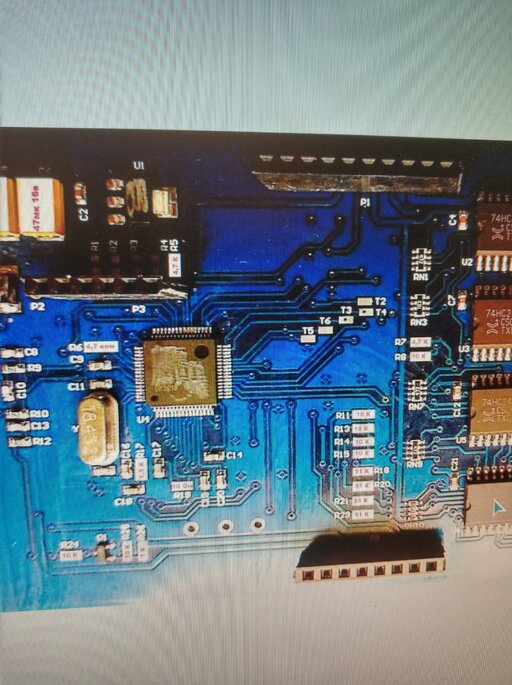

Просмотреть вложение 15108

Просмотреть вложение 15108

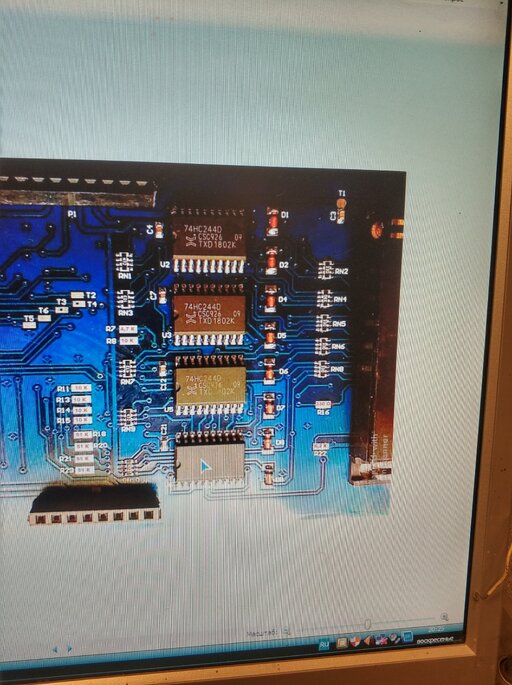

Ну вот смотри шестой фиолетовый опиаты синий диодами



[Aleks_0711]

Извини родной но я это уже второй раз собирал . думал что может что-то неправильно сделал Но сделал так как на схемах ну вопрос на том что после смены мои компьютеры такие ошибки у меня не было просто после смены компьютерные я ещё и дорабатывал плату Питание и у меня ошибки все исчезли ну вот этот шестой никак не могу победить

сообщение автоматически приклеено: Мар 23, 2024

Ну вот смотри шестой фиолетовый опиаты синий диодами

С диодами 6pin ни где не соединён.



[Fenixdav]

Менял микросхему и ошибка у меня исчезла но появилась другая ошибка



[Aleks_0711]

Плату питания фото



[Max22]

Всем всем привет, приобрёл сие чудо без деталей под питания,почитал эту тему только так и не понял про резисторы платы питания r33 и r28 на 100ом запаял ,но выше человек пишет пыхнуло

сообщение автоматически приклеено: Мар 29, 2024

Подскажите пожалуйста ,пока не подключал боюсь хочу допаять

сообщение автоматически приклеено: Мар 29, 2024

сообщение автоматически приклеено: Мар 29, 2024

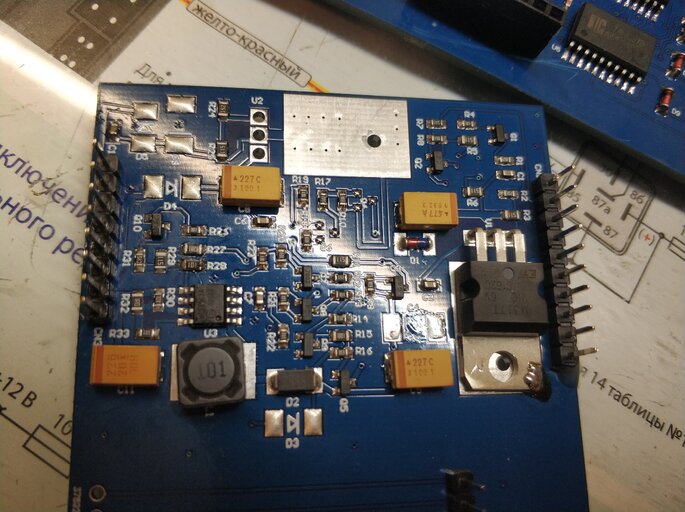

Вот плата с4 я уже перепаял на с6



[Aleks_0711]



[Max22]

Просмотреть вложение 15168

Спасибо большое огромное



[Aleks_0711]

Поправил, Если r28 поставить 100ом то напряжение прыгает до 22 - 25в. Поэтому и пыхнуло.

сообщение автоматически приклеено: Мар 29, 2024

r33 подбирать , 100 нормально работает, многие 180ом ставят.



[Max22]

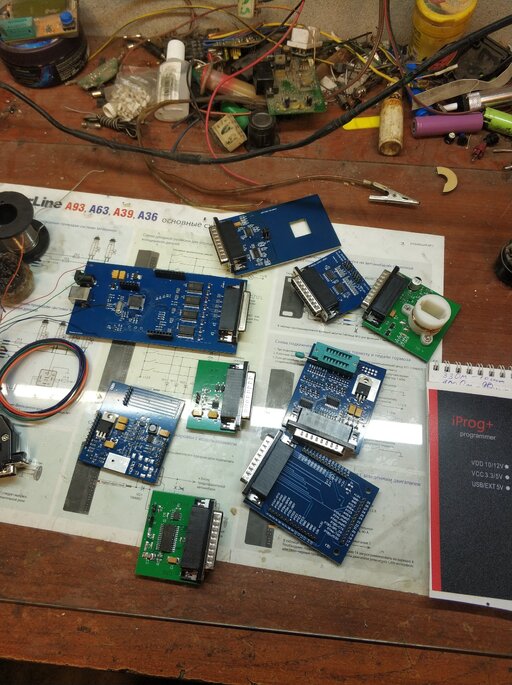

А вот эти номиналы менял кто-нибудь
Есть ли у кого-нибудь инфа по доработке адаптеров и т.д
Поделитесь пожалуйста
Я эти номиналы поменял
