PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.

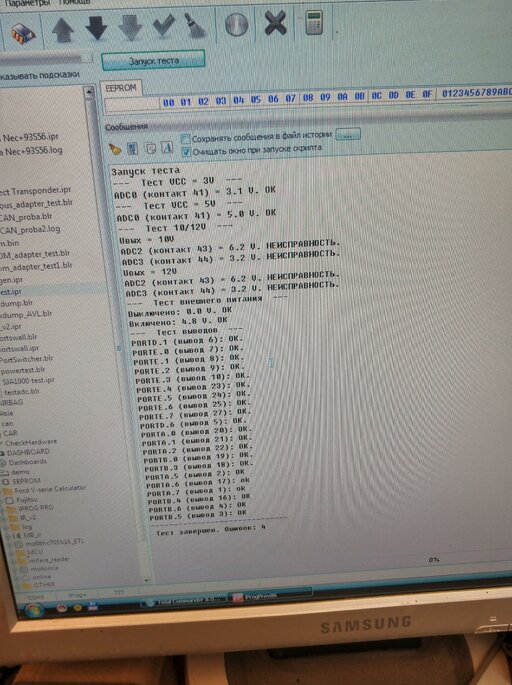

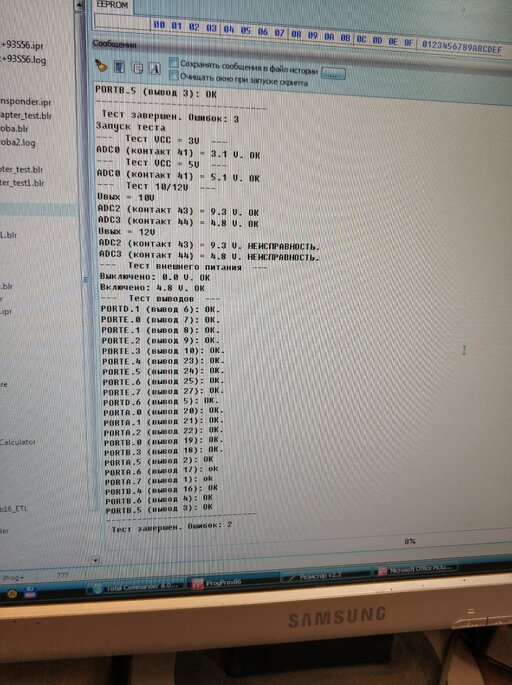

Подскажите пожалуйста вот 4 ошибки


Вложения

  • 17117825953332318080259744045350.jpg
    2.1 MB · Просмотров: 85

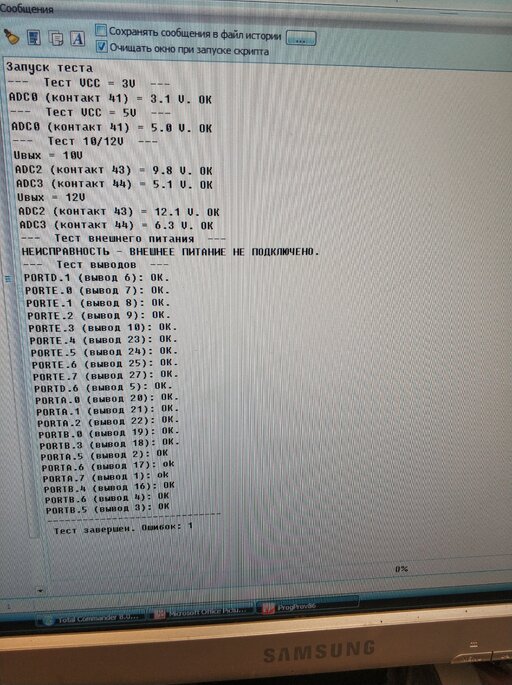

Осталось 2 ошибки
сообщение автоматически склеено:

Деталей небыло для питания внешнего
сообщение автоматически склеено:



Вложения

  • 17117922963916365478163035701437.jpg
    1.5 MB · Просмотров: 155
  • 17117923413837819656976963842498.jpg
    2.3 MB · Просмотров: 124
Последние изменения:
Вот осталось 2 ,но при подключении питания всё ок

Поменял микросхему 34063
сообщение автоматически склеено:

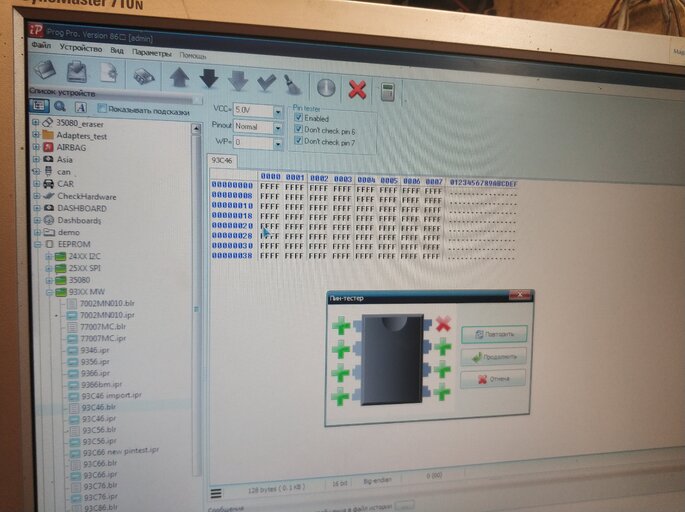

93с46 не читает даже


Вложения

  • 17118849363656865582482745676143.jpg
    2.4 MB · Просмотров: 95
  • 17118850350297198339624306051552.jpg
    1.8 MB · Просмотров: 78
  • 17118851647056602714675439468600.jpg
    1.5 MB · Просмотров: 78
  • 17118851953178424834557778786280.jpg
    1.7 MB · Просмотров: 119

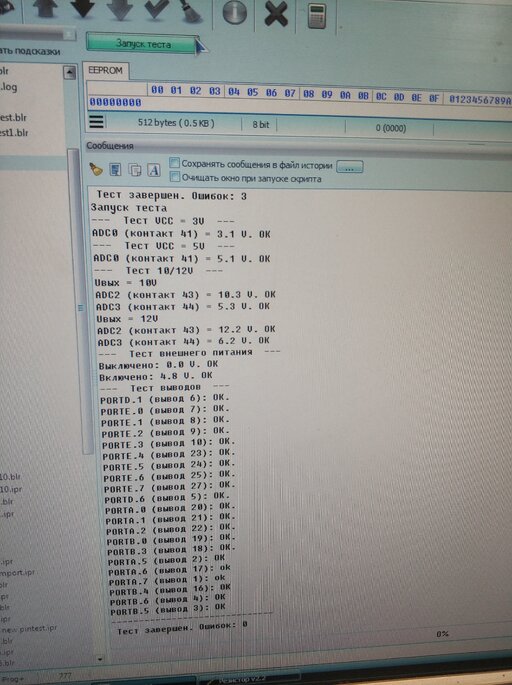

Спасибо большое огромное за совет я уже победил


Вложения

  • IMG_20240401_190002.jpg
    2.6 MB · Просмотров: 109
Не знаю,жива ли еще тема, но поробую спросить.
ИМею синий китайпрог . Внешнего питания не было.
Передел как советуют. Заменил Элементы
Имею тест.
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.7 V. OK
ADC3 (контакт 44) = 0.0 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 11.6 V. OK
ADC3 (контакт 44) = 0.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 5.0 V. OK
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
............................................
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 2

Режу резистор на заглушке на 100 Ом
получаю тест.
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.7 V. OK
ADC3 (контакт 44) = 9.1 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 11.6 V. OK
ADC3 (контакт 44) = 10.8 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 5.0 V. OK
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
.....................................
------------------------------
Тест завершен. Ошибок: 2

Где искать ????

Глаза болят уже от букофф

поменял микруху 34063. Бахнул кондер С4. Зменил кондер имею тест...
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.1 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 15.3 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 0.1 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 15.1 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 0.1 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 5.1 V. OK
сообщение автоматически склеено:

ну а теперь не определяейтся прибор. Приехали...
сообщение автоматически склеено:

нашел ошибки в заглушке.
переделал.
тест
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.1 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 8.2 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.1 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 8.3 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 0.0 V. НЕИСПРАВНОСТЬ.
сообщение автоматически склеено:


сообщение автоматически склеено:

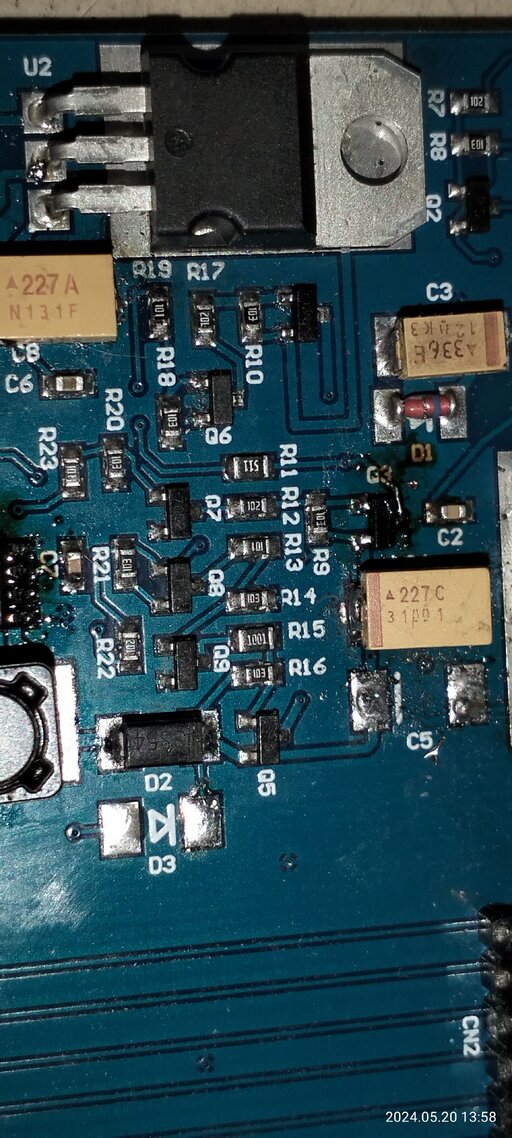

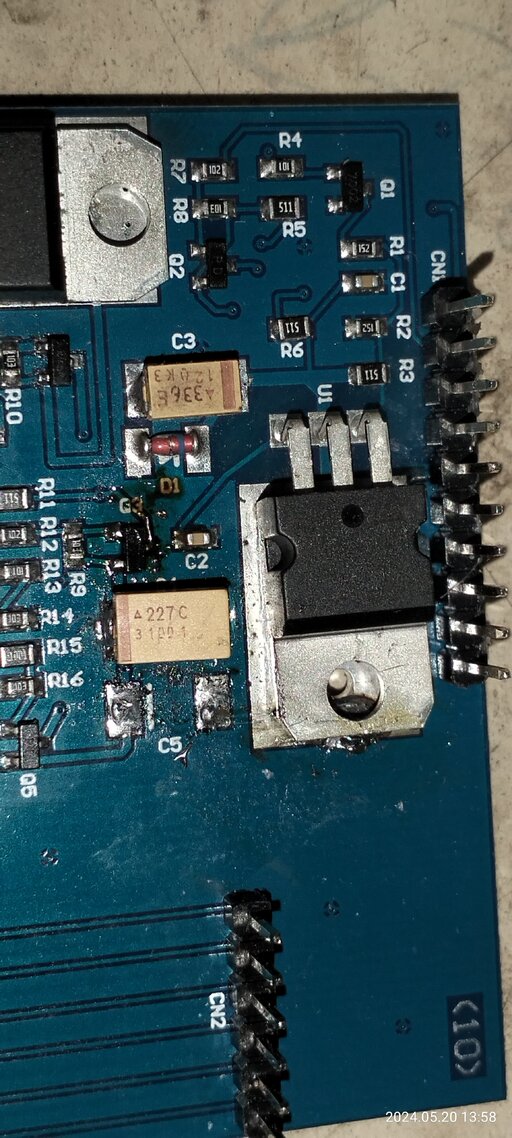

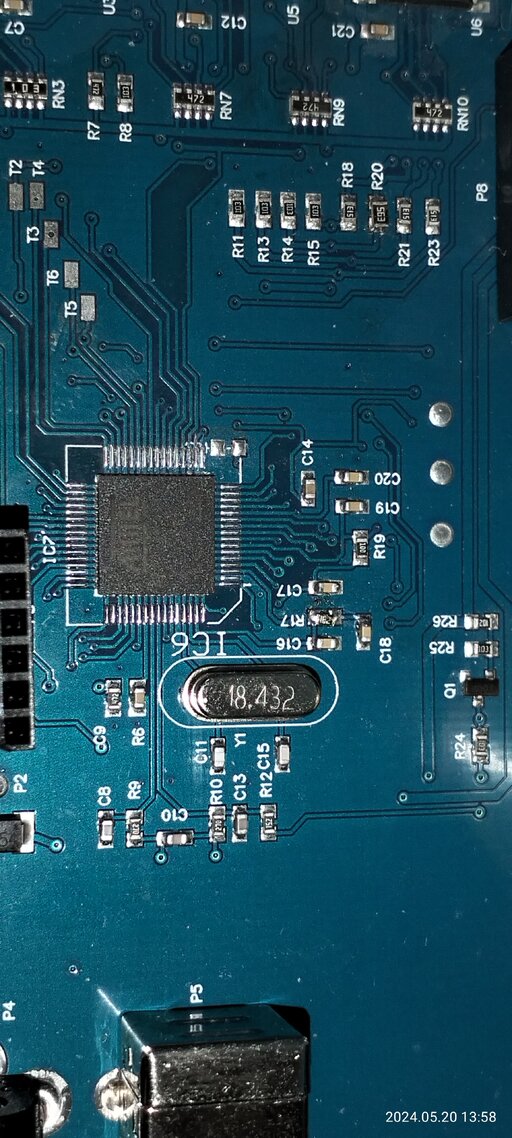

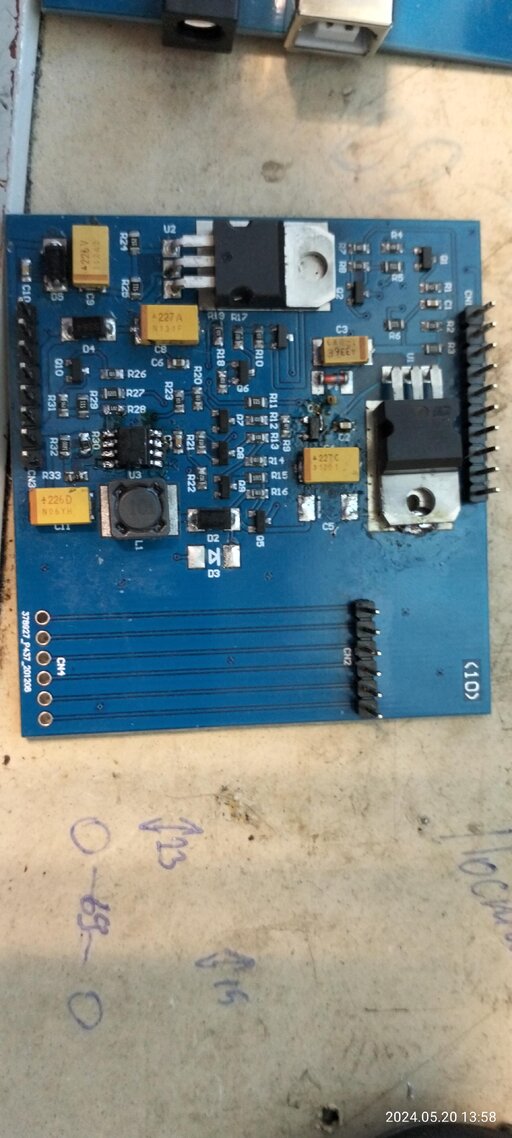

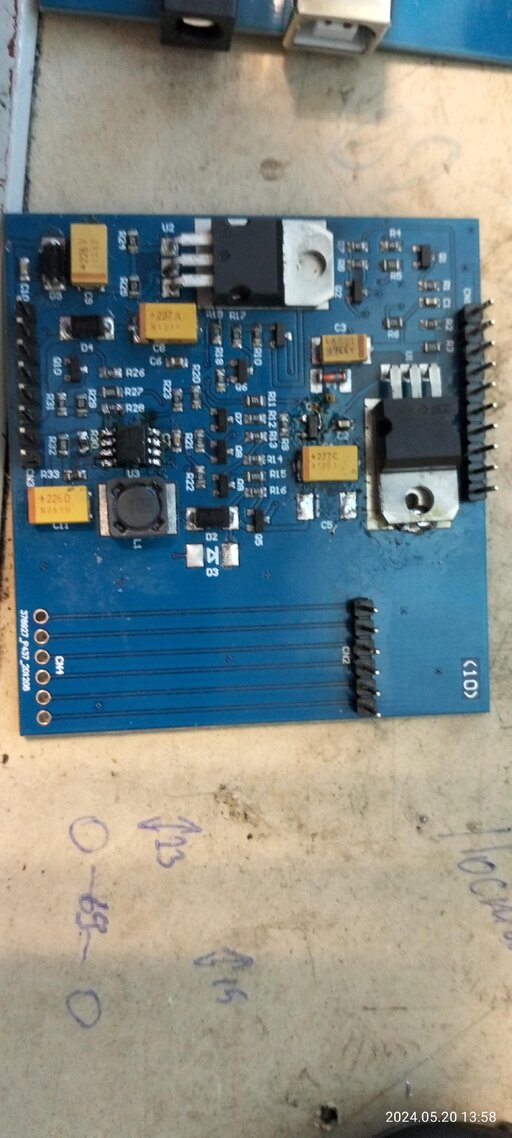

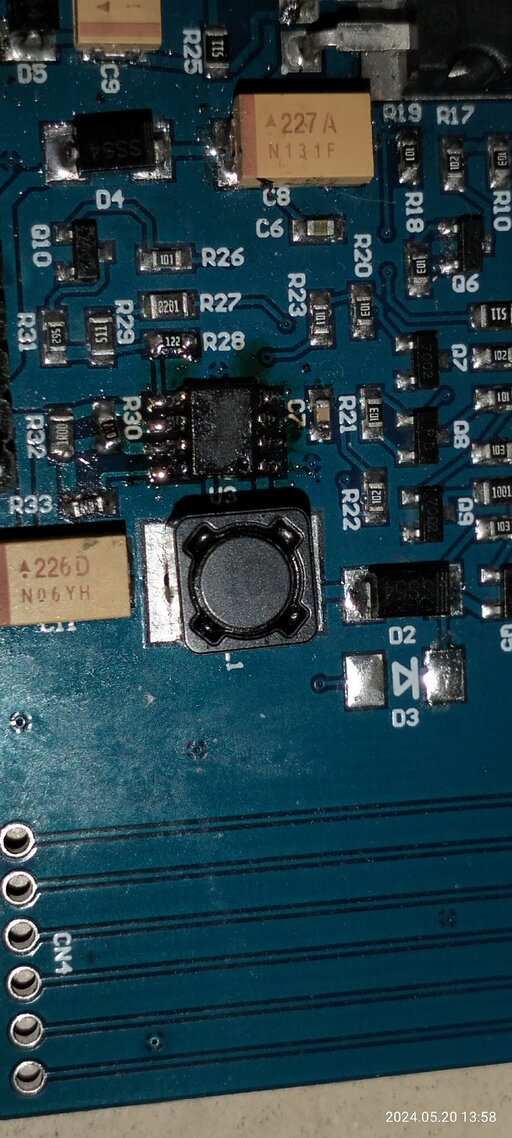

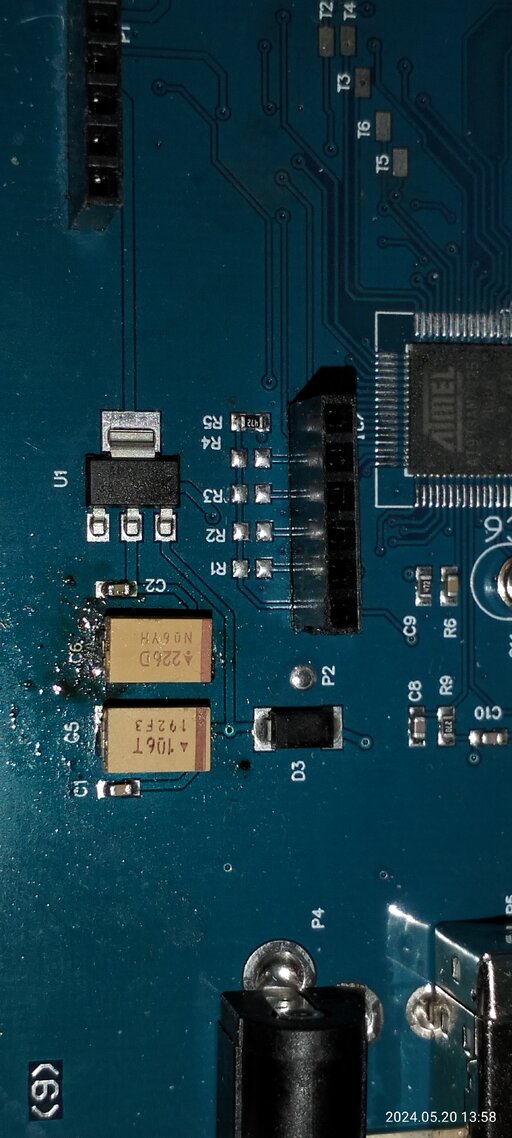

Кстати микруху старую впаял


Вложения

  • IMG20240520135840.jpg
    1.1 MB · Просмотров: 56
  • IMG20240520135834.jpg
    769.5 KB · Просмотров: 48
  • IMG20240520135827.jpg
    1,019.3 KB · Просмотров: 48
  • IMG20240520135822.jpg
    1.1 MB · Просмотров: 41
  • IMG20240520135815.jpg
    975.1 KB · Просмотров: 46
  • IMG20240520135802_BURST001.jpg
    645.5 KB · Просмотров: 49
  • IMG20240520135802_BURST000_COVER.jpg
    631.7 KB · Просмотров: 47
Последние изменения:

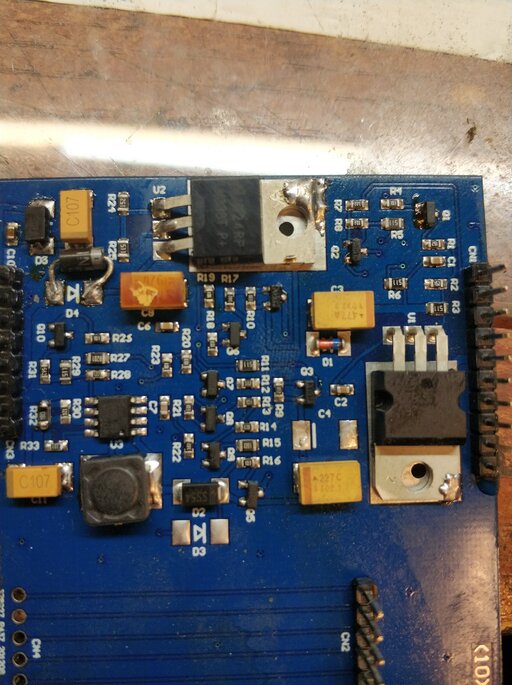

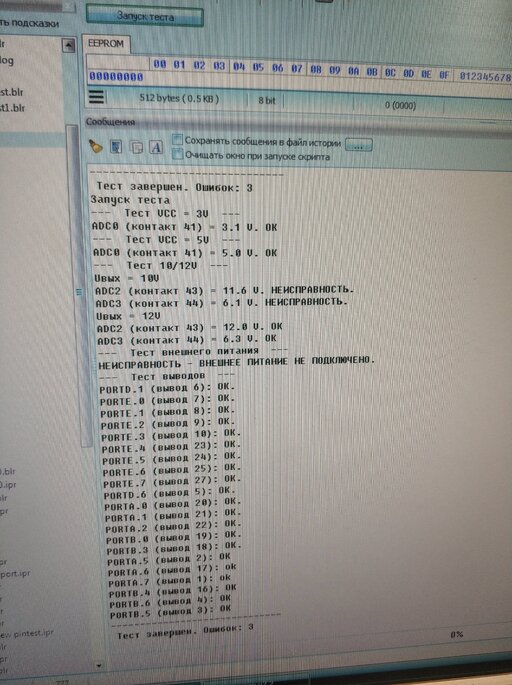

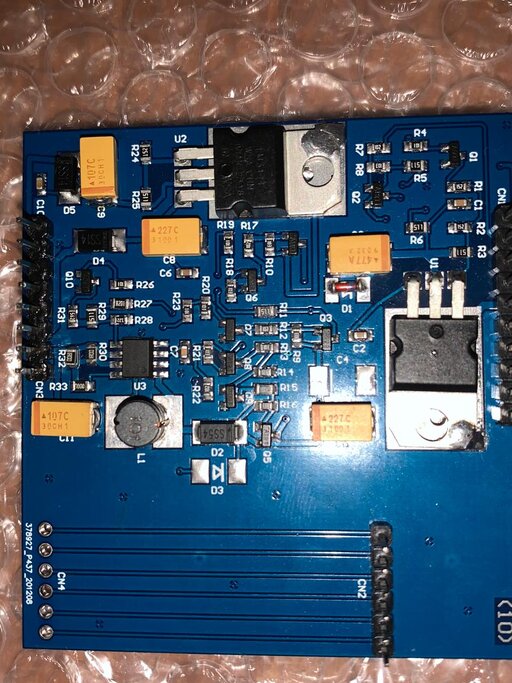

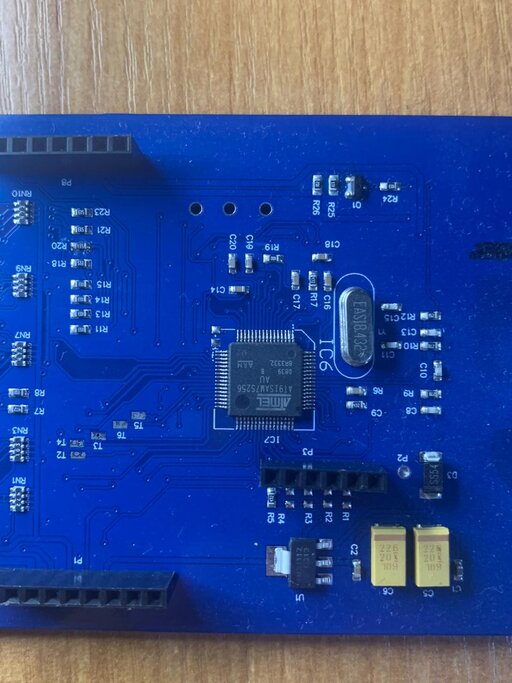

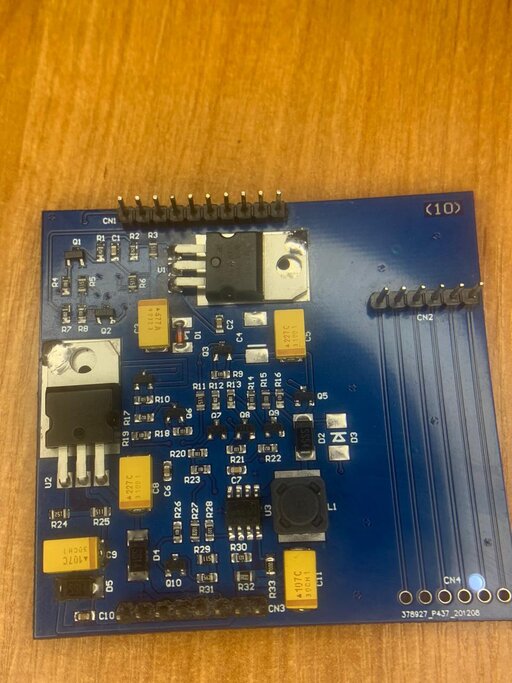

Здравствуйте, помогите пожалуйста, не могу разобраться, после доработки платы осталось 3 ошибки
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.6 V. OK
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 9.6 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.9 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 4.7 V. НЕИСПРАВНОСТЬ.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3


Вложения

  • bd585cc5-bdda-46e0-b9b5-cfb1109047d4.jpg
    132.2 KB · Просмотров: 53
  • 6e1e92ae-9ff1-4a06-bba0-3644335fcc67.jpg
    151.6 KB · Просмотров: 81
  • 2348c85f-85b2-49a4-8c6e-475440787ee2.jpg
    162.8 KB · Просмотров: 48
r30 поставь 1ом. Всего скорей меняй индуктивность на вот такую.

сообщение автоматически склеено:

Да и внешнее питание можно не тестить, оно там не нужно практически

Aleks_0711 сказал:
r30 поставь 1ом. Всего скорей меняй индуктивность на вот такую.
Просмотреть вложение 15575
сообщение автоматически склеено:

Да и внешнее питание можно не тестить, оно там не нужно практически
Нажмите, чтобы развернуть ...
Спасибо большое за совет, после доработки отпишусь

Aleks_0711 сказал:
r30 поставь 1ом. Всего скорей меняй индуктивность на вот такую.
Просмотреть вложение 15575
сообщение автоматически склеено:

Да и внешнее питание можно не тестить, оно там не нужно практически
Нажмите, чтобы развернуть ...
всем привет!
доработал все как вы и сказали, немного выросло напряжения, ошибок так же 3
в чем еще может быть проблема?

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.3 V. OK
ADC3 (контакт 44) = 5.3 V. OK
Uвых = 12V
ADC2 (контакт 43) = 10.7 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.5 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 4.5 V. НЕИСПРАВНОСТЬ.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3


Вложения

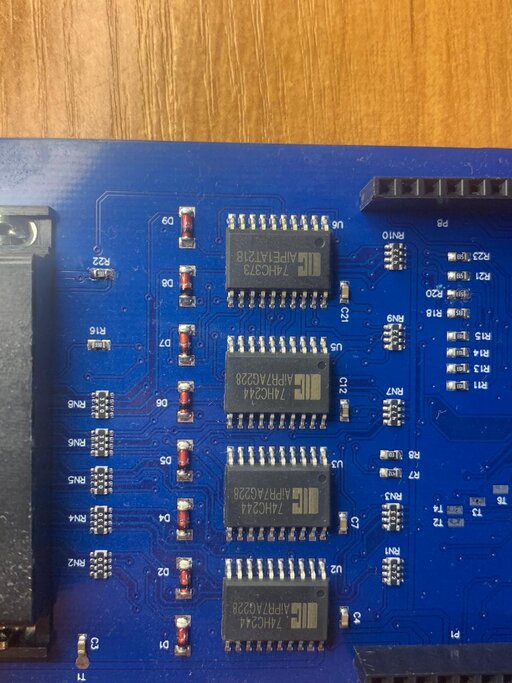

  • 8e7bfbb1-0a54-4793-8311-f86fd410d1c2.jpg
    202.1 KB · Просмотров: 74

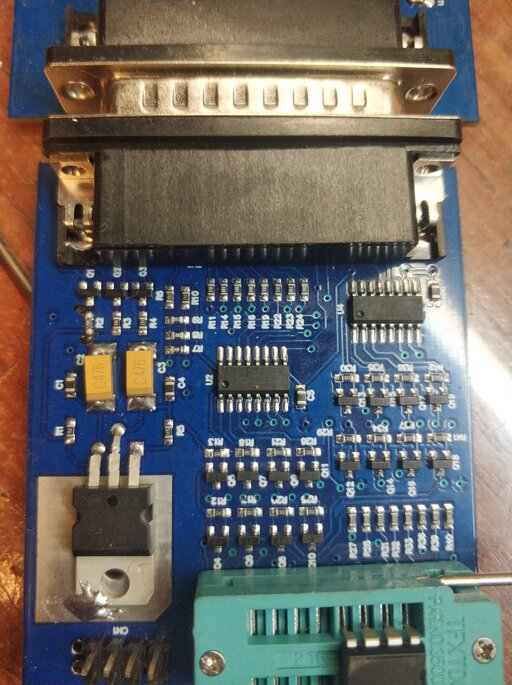

Привет всем, Заглянул и я к вам на огонёк так сказать, подскажите куда копать дальше.
После некоторых доработок по имеющим фото и описаний выше в теме имею следующее:
Iprog

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 3.5 V. НЕИСПРАВНОСТЬ.
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 5.9 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 3.0 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 5.9 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 3.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 6

2024-06-20 23-11-19.JPG
2024-06-20 23-16-02.JPG

Приветствую. Подскажите пожалуйста что поправить?
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 4.9 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): НЕИСПРАВНОСТЬ
PORTE.7 (вывод 27): НЕИСПРАВНОСТЬ
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 7


Ну для начала доработайте плату, как в последней рекомендации.
сообщение автоматически склеено:

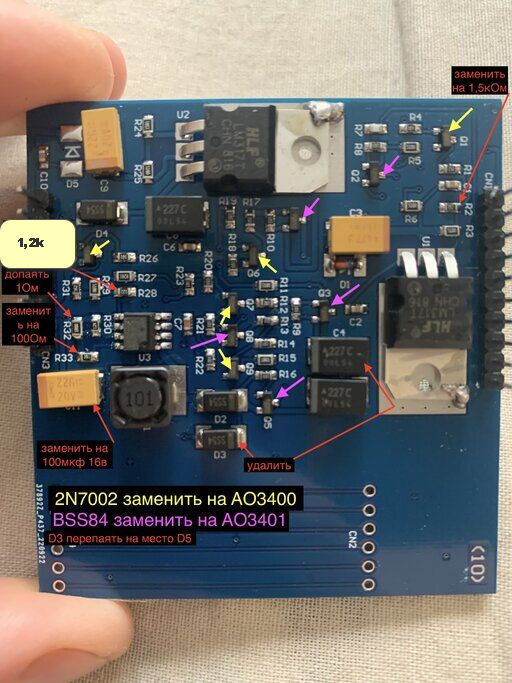

Вот так


Вложения

  • Доработка.jpg
    79.4 KB · Просмотров: 211
