PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.
С блокассс

сообщение автоматически приклеено:

с блока питания подай 5 и проверь

Подскажите пожалуйста и мне если не сложно. Питание было подключено.
сообщение автоматически приклеено:

С питанием


Вложения

  • IMG_20241231_123251.jpg
    2 MB · Просмотров: 31
  • IMG_20241225_165430.jpg
    991.6 KB · Просмотров: 27
  • IMG_20241225_165522.jpg
    1.2 MB · Просмотров: 20
  • IMG_20241225_165634.jpg
    1.5 MB · Просмотров: 18
  • IMG_20241225_165708.jpg
    1.4 MB · Просмотров: 17
  • IMG_20241231_124508.jpg
    1.1 MB · Просмотров: 15
  • IMG_20241231_124648.jpg
    1.2 MB · Просмотров: 13
  • IMG_20241231_124801.jpg
    1.3 MB · Просмотров: 13
  • IMG_20241231_125043.jpg
    1.1 MB · Просмотров: 14
  • IMG_20241231_125130.jpg
    1.2 MB · Просмотров: 17
  • IMG_20241231_123504.jpg
    1.9 MB · Просмотров: 24

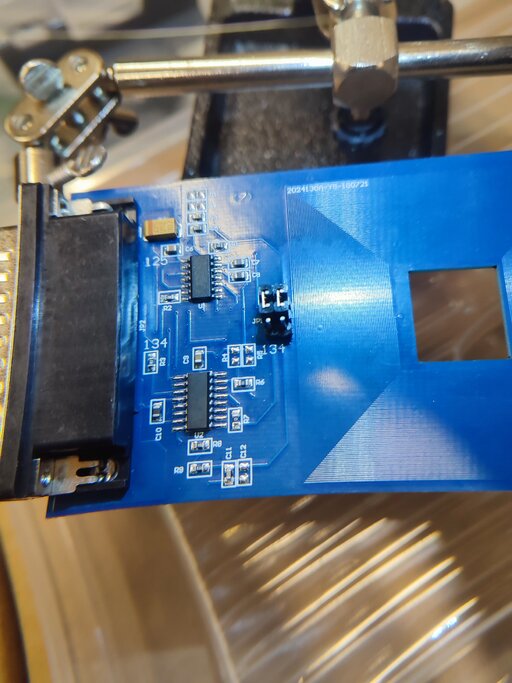

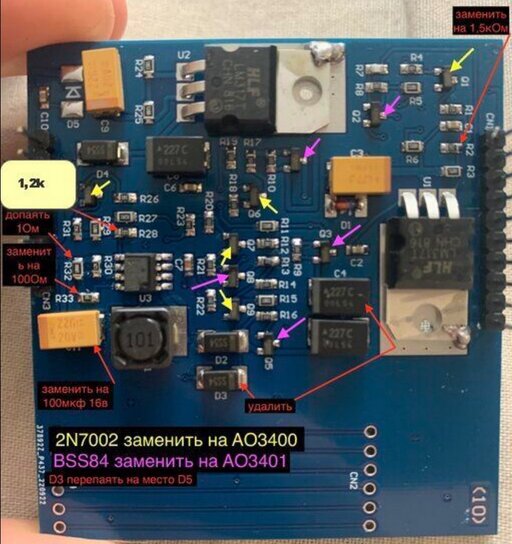

Ну так правильно а транзисторы кто менять будет после бах кондюка
сообщение автоматически приклеено:

Надеюсь конденсатор заменил
сообщение автоматически приклеено:

на правильный 100мкф16в

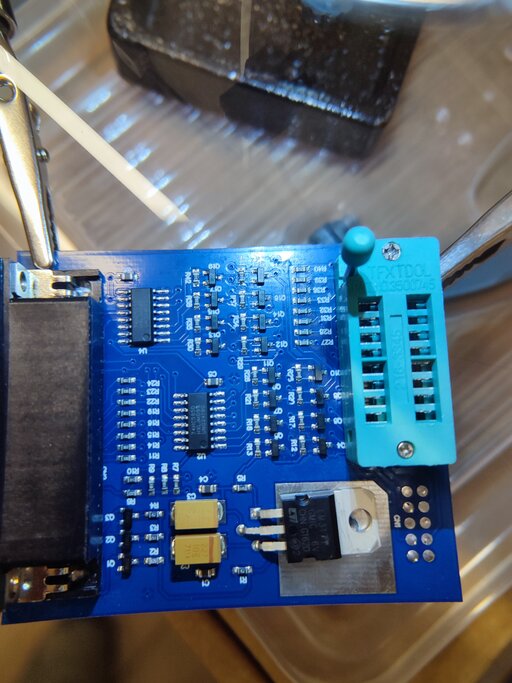

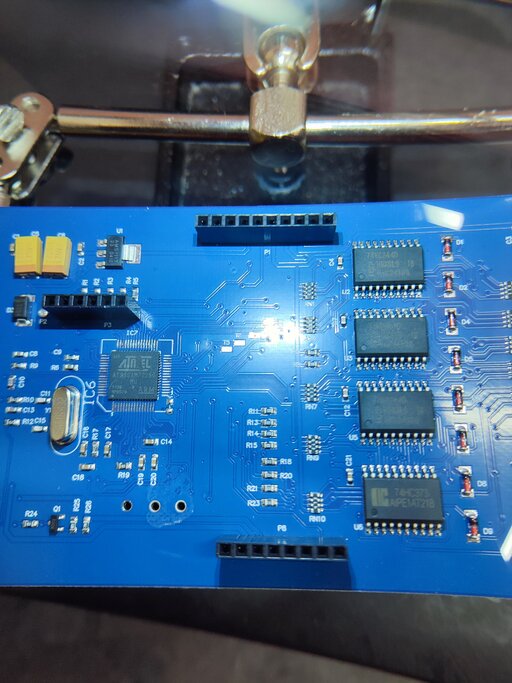

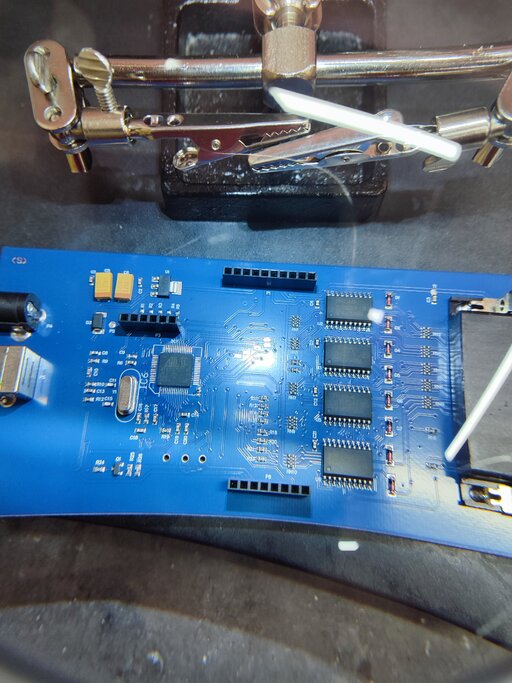

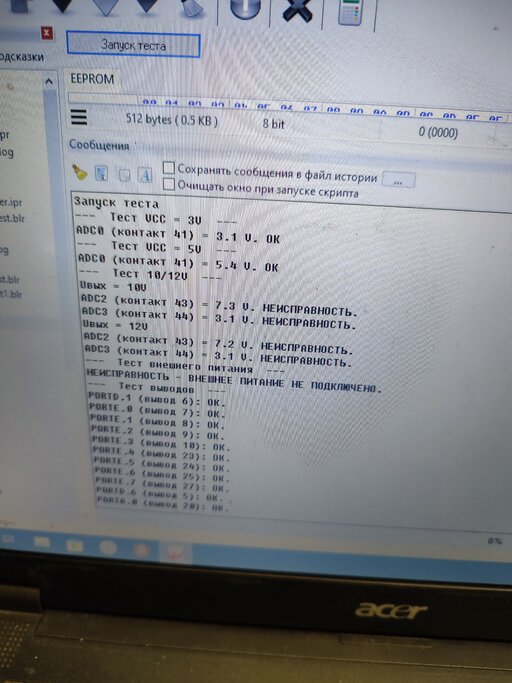

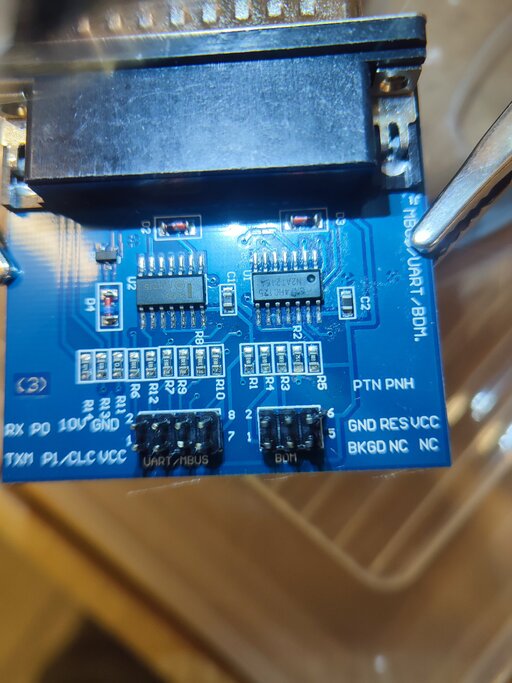

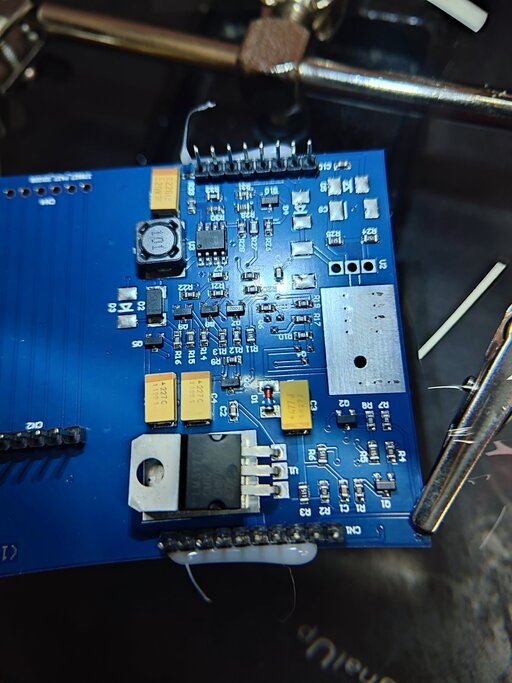

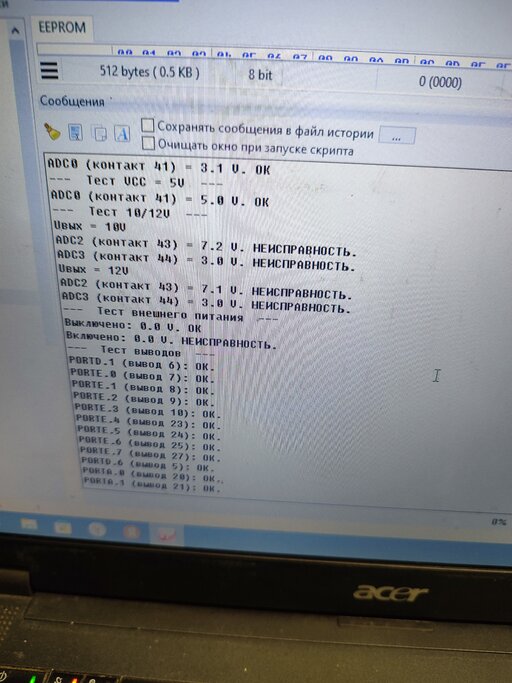

На моей плате почему-то нет напряжения на 44 выводе, тоже бахнул кондюк. Может транзисторы за собой потянул какие-то? Или просто все выменять и появится питание? Как думаете подскажите пожалуйста осталось две ошибки по 44 выводу

Подскажите пожалуйста и мне если не сложно. Питание было подключено.
сообщение автоматически приклеено:

С питанием

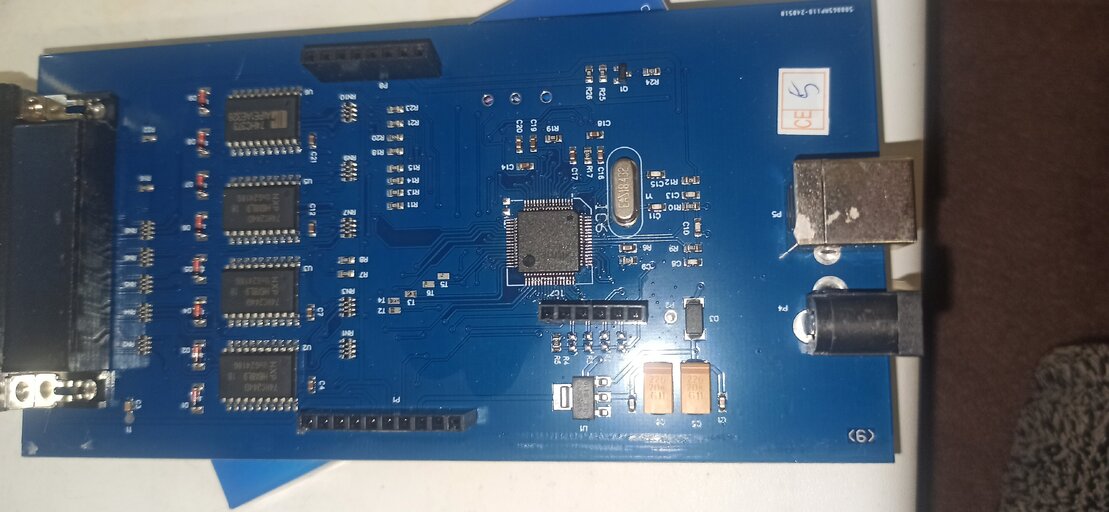

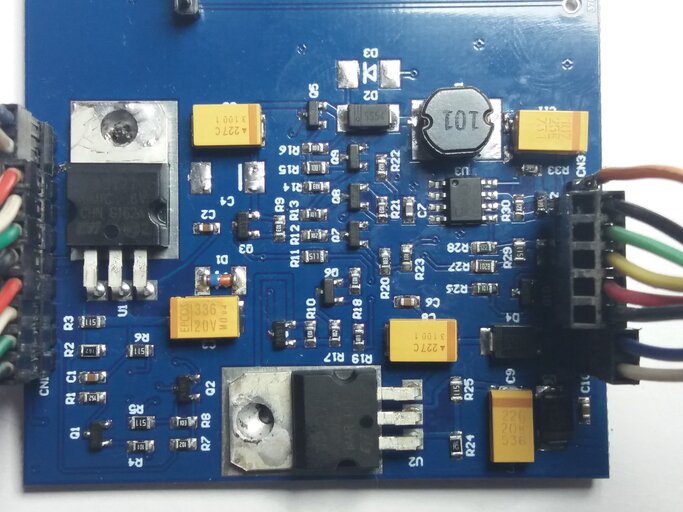

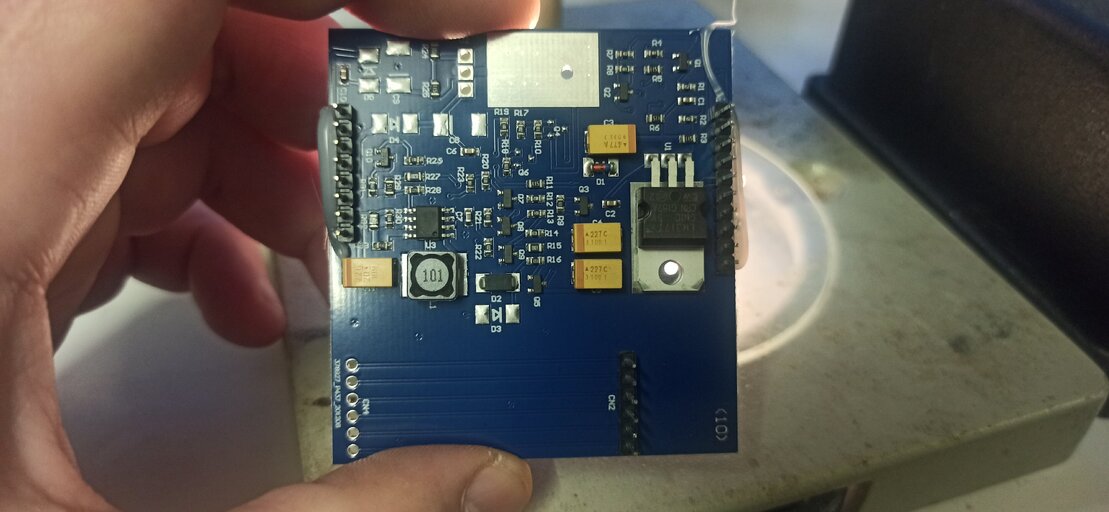

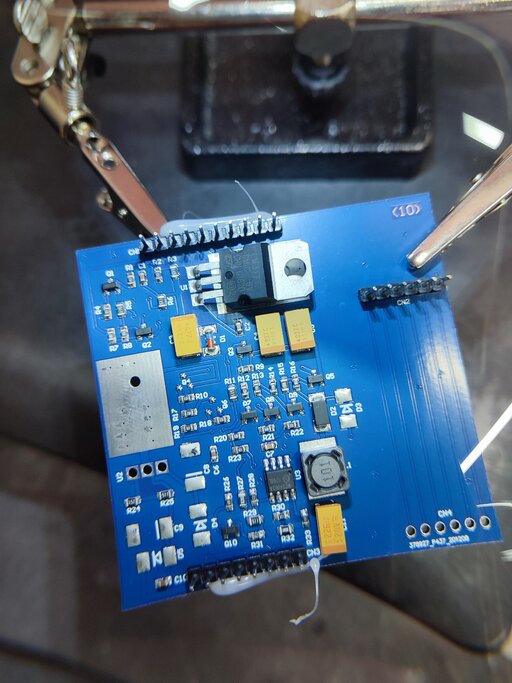

Так половина деталей нет в блоке питания


Вложения

  • бп.jpg
    62 KB · Просмотров: 17

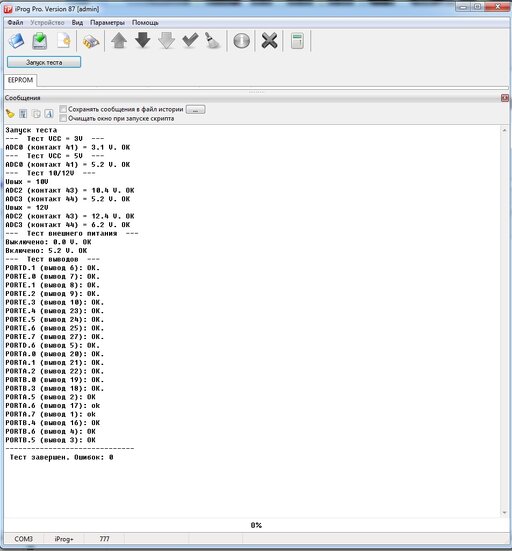

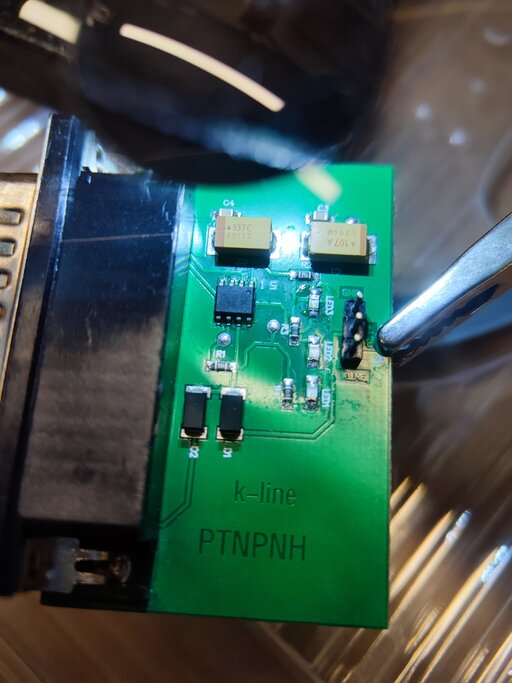

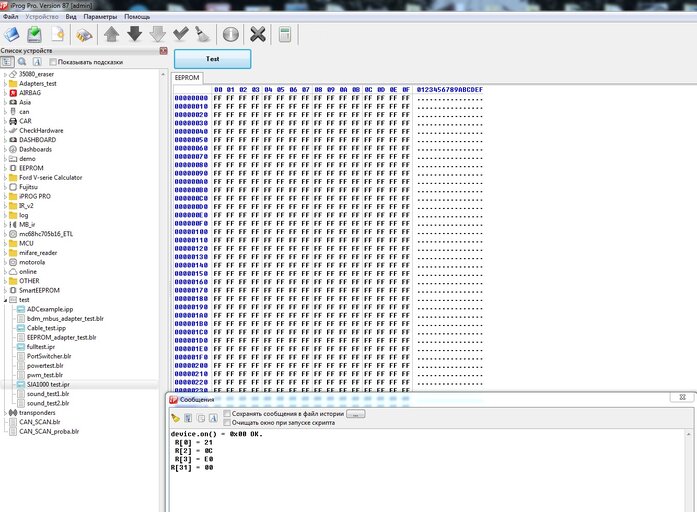

Вопрос по адаптеру ОBD2 при тесте device.on() = 0x00 это нормально или должно device.on() = 0x02?


Вложения

  • OBD тест.jpg
    OBD тест.jpg
    214.9 KB · Просмотров: 10

Вложения

  • Схема БП 2.jpg
    Схема БП 2.jpg
    123.9 KB · Просмотров: 49
  • 20241215_005847.jpg
    1.2 MB · Просмотров: 45

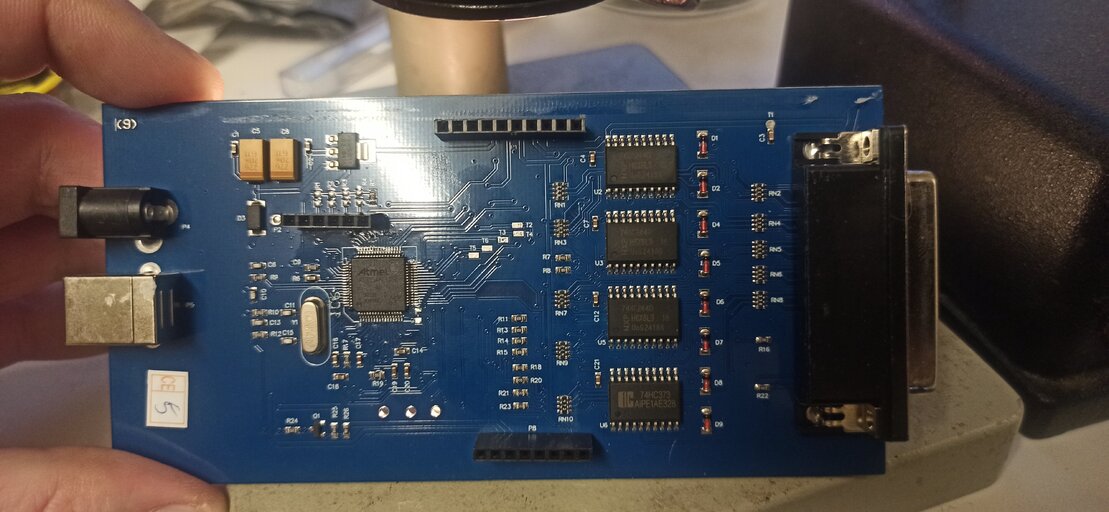

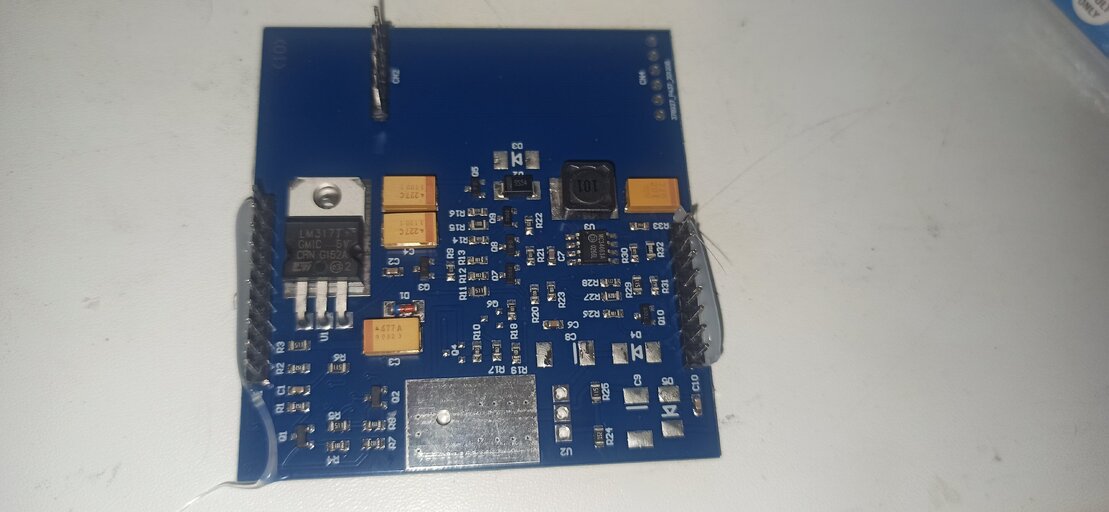

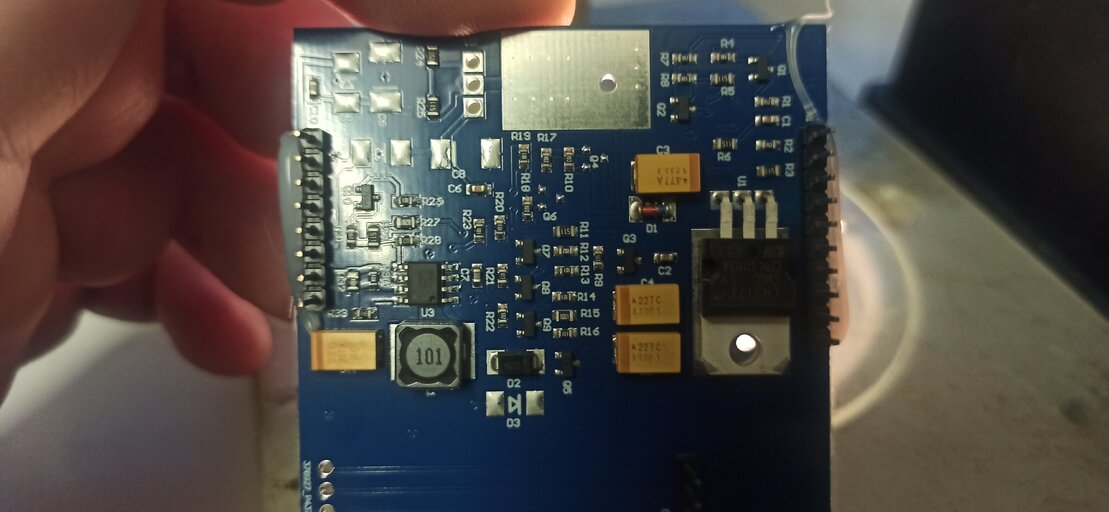

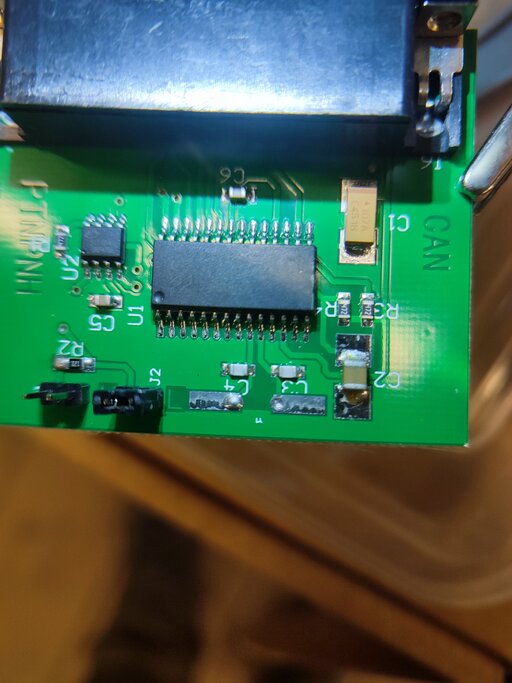

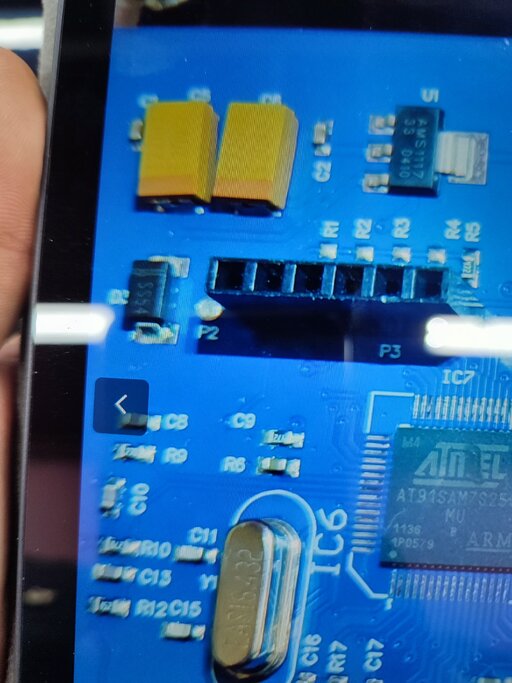

Вот с первой страницы и моя, они стоят так же. И дорожки вроде идут одинаково. Поменять местами ?


Вложения

  • Screenshot_2025-01-18-17-19-15-717_com.yandex.browser.jpg
    291.4 KB · Просмотров: 25
  • IMG_20250118_163028.jpg
    1.2 MB · Просмотров: 26

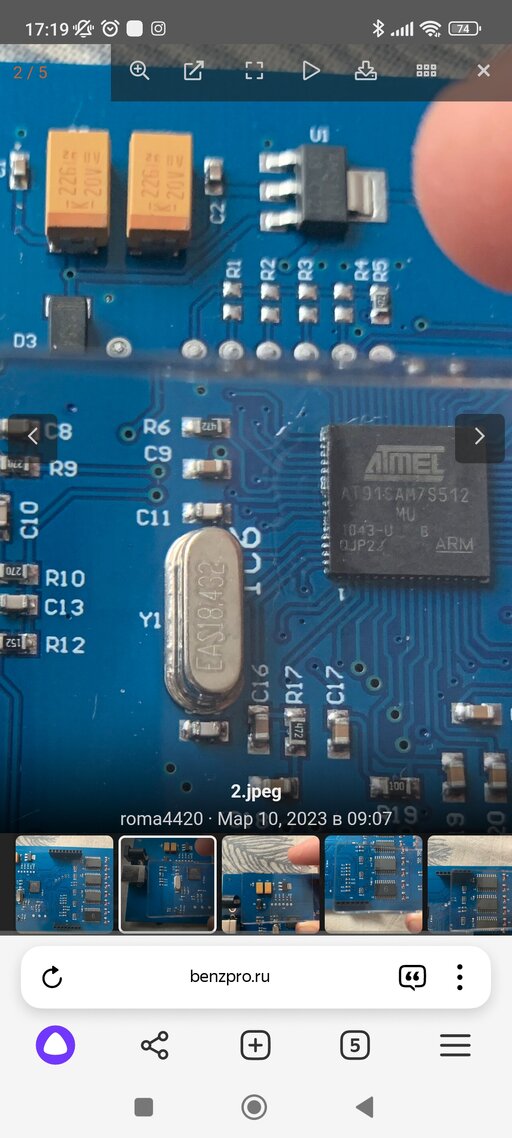

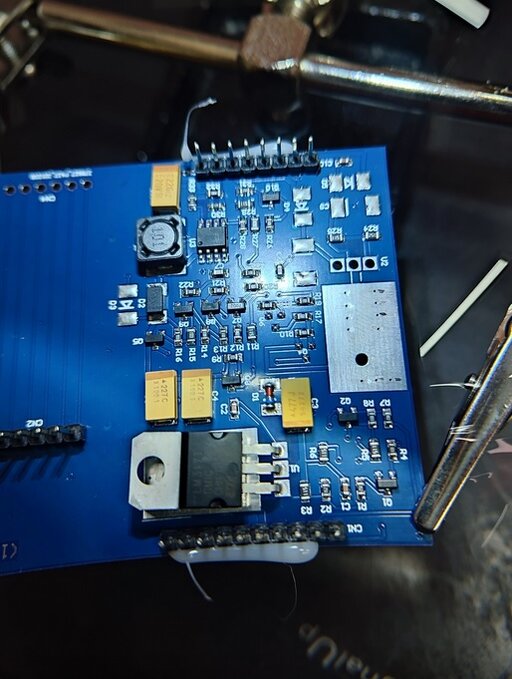

В твоем на местe резистора сидит кондер и наоборот. Дорожки не одинаковие. Черной елемент - pulldown резистор и в твоем варианте должен быть снизу, чтоб то же самый пин процесора пуллдаунить как на первое фото.

Последние изменения:
В твоем на местe резистора сидит кондер и наоборот. Дорожки не одинаковие. Черной елемент - pulldown резистор и в твоем варианте должен быть снизу, чтоб то же самый пин процесора пуллдаунить как на первое фото.
Понял.
