PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.

roma4420

Постоянный
Для предметного обсуждения - прилагайте тест, и картинки. Новички могут размещать картинки методом загрузки их на фотохостинги и получения оттуда BB-CODE который размещается в теме.

Не нужно размещать ссылки на картинку на хостинге, или облачных дисках. Размещайте только BB-CODE - таким образом картинка будет доступна полноценно в теме без подпрыжек.



Здравствуйте, купил iProg Pro v87 на али, синяя плата ничем не залита. При "Fulltest" получаю такие результаты:
дарен, если подскажете, в какую сторону смотреть по доработке.
Код:
-без внешнего питания:



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.3 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.



Uвых = 12V



ADC2 (контакт 43) = 7.1 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 3.1 V. НЕИСПРАВНОСТЬ.



---  Тест внешнего питания  ---



НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 5







-с внешним питанием(подаю 12.5 V)



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.0 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 12.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 5.5 V. OK



Uвых = 12V



ADC2 (контакт 43) = 14.4 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 6.1 V. OK



---  Тест внешнего питания  ---



Выключено: 0.0 V. OK



Включено: 5.3 V. OK



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 2



Буду благо

Последний раз редактировалось модератором:
R32 2шт по 1 Ом или допаять 1 Ом? И надо ли все же менять местами на основной плате C6 и R9, и менять R22?
Я всего 3 шт. по 1 Ому запаял на плату, там стоял не понятный smd резистор маркировкой не читаемой, его выпаял, вместо него 1 Ом, и рядом еще 2 по 1 Ому бутербродом. На основной плате менять местами С6 и R9, если неверно установлены, смотрите даташит. R22 менять, иначе может проходить фултест с ошибками.

Я всего 3 шт. по 1 Ому запаял на плату, там стоял не понятный smd резистор маркировкой не читаемой, его выпаял, вместо него 1 Ом, и рядом еще 2 по 1 Ому бутербродом. На основной плате менять местами С6 и R9, если неверно установлены, смотрите даташит. R22 менять, иначе может проходить фултест с ошибками.

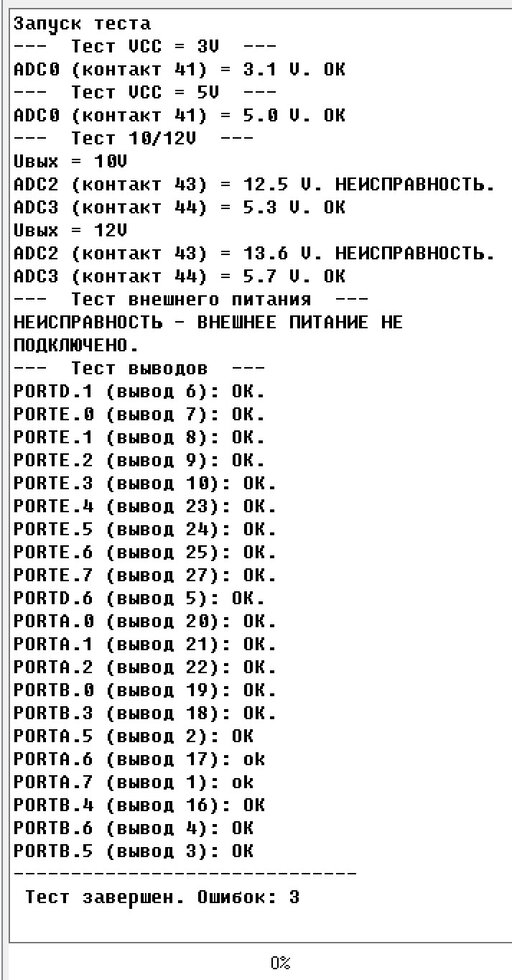

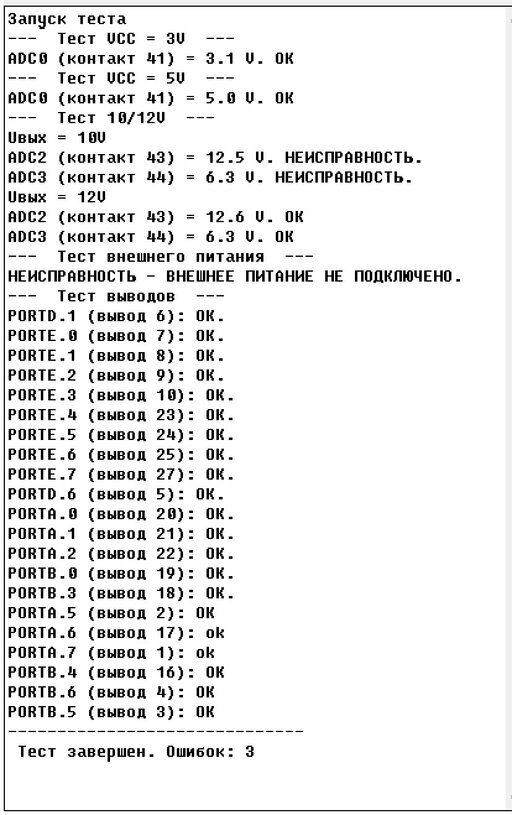

Вроде все перепаял, теперь 3 ошибки выдает по 12В


Вложения

  • 2025-02-25_231905.jpg
    154.2 KB · Просмотров: 57
r28=1.2k
r31=5.6k
r29+r27=8.7k

когда транзистор закрыт - напряжение изхода = 1.25*(1+8.7/1.2) = 10.3в
когда транзистор открыт - напряжение = 1.25*(1+8.7/988) = 12.3в
то 988 - еквивалентное сопротилвение r28+r31 = 1/(1/1200+1/5600).
Если поменял один из них - получаются другие значения. А если поменял r28 на 100ом, то вообще получается на выходе максимальное напряжение (в зависимости от индуктора).

Замерил сопротивление на плате:
R22 - 1к Ом
R26 - 100 Ом
R27 - 8 кОм (если щупы перевернуть то 4.2 кОм почему то) вообще плавает на нем сопротивление, штатный резистор стоит, не менял его.
R28 - 1,15 кОм
R29 - 510 Ом
R31 - 5,6 кОм
R32 - 0,2 Ом
R33 - 398 Ом

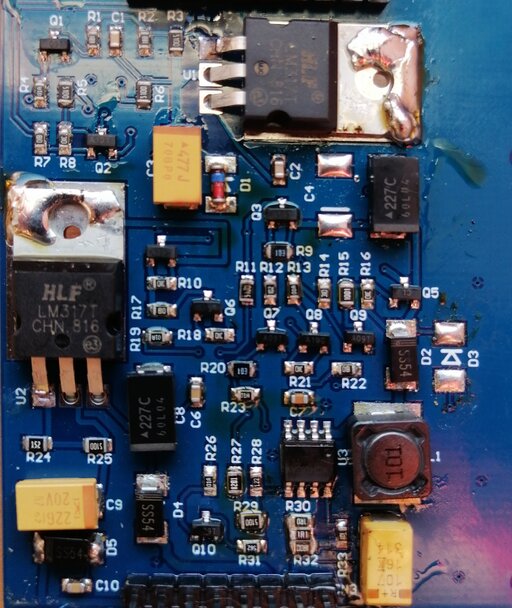

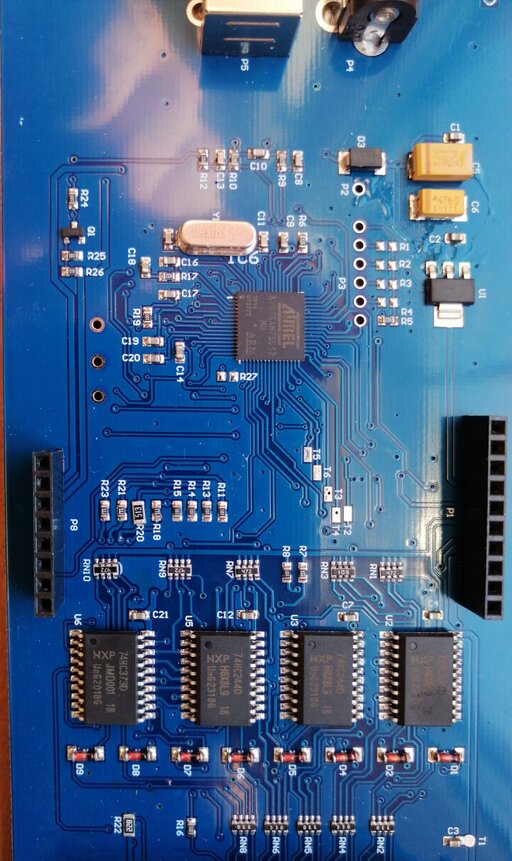

Всем привет! Купил недавно iprog. Были ошибки по питанию. Заменил все элементы согласно схеме. Теперь тест не проходит, устройство с заглушкой не определяется, по линии usb просадка напряжения до 2.6в, горит индикатор 12в. Куда копать, подскажите пожалуйста.


Вложения

  • IMG_20250227_094153.jpg
    613.8 KB · Просмотров: 46
  • IMG_20250227_094100.jpg
    693.6 KB · Просмотров: 60
Замерил сопротивление на плате:
R22 - 1к Ом
R26 - 100 Ом
R27 - 8 кОм (если щупы перевернуть то 4.2 кОм почему то) вообще плавает на нем сопротивление, штатный резистор стоит, не менял его.
R28 - 1,15 кОм
R29 - 510 Ом
R31 - 5,6 кОм
R32 - 0,2 Ом
R33 - 398 Ом
Вроде норм...тогда снова транзистор под сомнения.

Всем привет! Купил недавно iprog. Были ошибки по питанию. Заменил все элементы согласно схеме. Теперь тест не проходит, устройство с заглушкой не определяется, по линии usb просадка напряжения до 2.6в, горит индикатор 12в. Куда копать, подскажите пожалуйста.
R30-R32 так и должно быть? спаяны все межу собой

Да, 3шт по 1ом. r33 поставь 180 ом, если не будет вытягивать то можно уменьшить до 150ом. А так проверяй транзисторы
поменял транзистор Q10, пробовал разные номиналы R33, все равно не проходит тест

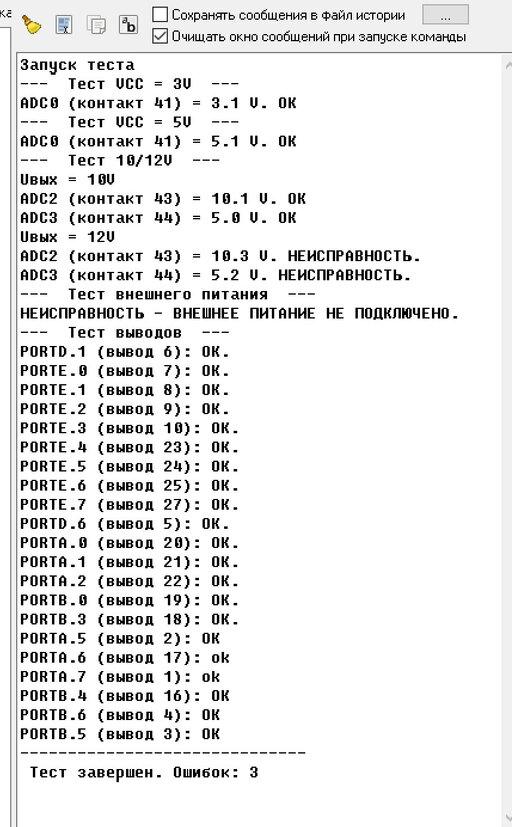

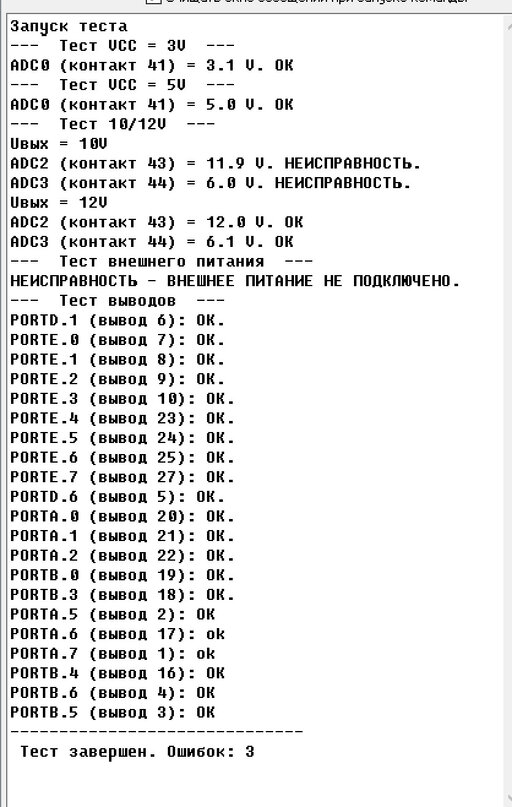

фото на одном r33 - 180Om, на втором r33 - 390Om


Вложения

  • 180.jpg
    145.7 KB · Просмотров: 57
  • 390.jpg
    179.8 KB · Просмотров: 52
150ом ставь
сообщение автоматически склеено:

И все равно транзистор q10. питание на выходе одинаковое, что по 10в и 12в.
сообщение автоматически склеено:

И кондюки поставь согласно схеме

150ом ставь
сообщение автоматически склеено:

И все равно транзистор q10. питание на выходе одинаковое, что по 10в и 12в.
сообщение автоматически склеено:

И кондюки поставь согласно схеме
Вроде все конденсаторы поставил
сообщение автоматически склеено:

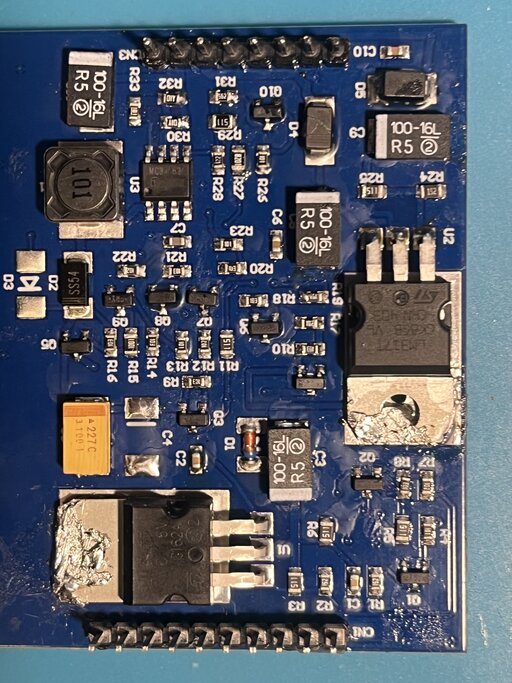

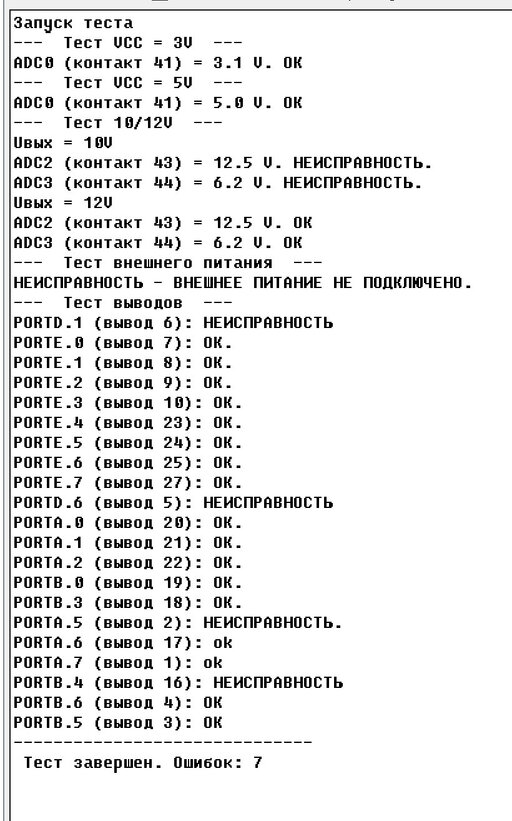

Поставил 150 Ом, не переключает


Вложения

  • IMG_2990.jpeg
    1.4 MB · Просмотров: 50
  • 150.jpg
    178 KB · Просмотров: 50
Переключение не зависит от r33.
Там проблема с q10. Какой ставил? Или сигнал переключения не идет.
