PRG Вопрос по доработке iProg+ Pro v87

[shar0]

Не тянет нагрузку из усб. Сколько на входе (пин1) напряжнеие?
Дело в том, что если напряжение из усб низкое - уменьшивая R32 (тот, которой с бутербродом, и не меньше 0.25 ом) возможно напруга подтянется, но при етом входний ток увеличается а он - тот же как из усб порте. Тогда комп взроптает что есть КЗ на усб. Конечно кондики на входе и выходе нужни побольшие.

Возможно и нагрузка на выходе слишком большая. По схемой: 5в входное напряжение = 100мА, при 4в - оно уже 70мА.

Вот калькулятор: MC34063 Step-Up / Step-Down Calculator



[Gestyan32]

Не тянет нагрузку из усб. Сколько на входе (пин1) напряжнеие?
Дело в том, что если напряжение из усб низкое - уменьшивая R32 (тот, которой с бутербродом, и не меньше 0.25 ом) возможно напруга подтянется, но при етом входний ток увеличается а он - тот же как из усб порте. Тогда комп взроптает что есть КЗ на усб. Конечно кондики на входе и выходе нужни побольшие.

Возможно и нагрузка на выходе слишком большая. По схемой: 5в входное напряжение = 100мА, при 4в - оно уже 70мА.

Вот калькулятор: MC34063 Step-Up / Step-Down Calculator

бутерброд 0.4 ома, математически должно быть 0.35, может тестер не видит. От усб 4.75 у меня выдаёт.

сообщение автоматически приклеено: Мар 10, 2025

Пробовал играться с бутербродом, немного уменьшать либо увеличивать, то и то ведёт к провалу теста на 10 вольт.



[Gestyan32]

С внешним питанием всё довольно симпатично.



[shar0]

усб 4.75

Ето после диода? И когда работает? А какой ток на выходе тянет? Возможно уходит в защите от перегрузке. Кондики тоже посмотри.



[Gestyan32]

Ето после диода? И когда работает? А какой ток на выходе тянет? Возможно уходит в защите от перегрузке. Кондики тоже посмотри.

Могу сказать только по лабораторнику, 0.051А тянет. с усб замерить нечем. С ноутбука 5.1 приходит на плату, а на плате питания 4.75



[Gestyan32]

при тесте 0,750А



[shar0]

4.75 на плате - норм.
На заглушке стоит 100 ом резистор - ето 120 мА на 12 вольт. 0.75A куда?
A какой r33 стоит?



[Gestyan32]

На заглушке стоит 100 ом резистор - ето 120 мА на 12 вольт.
A какой r33 стоит?

100 ом

сообщение автоматически приклеено: Мар 10, 2025

4.75 на плате - норм.
На заглушке стоит 100 ом резистор - ето 120 мА на 12 вольт. 0.75A куда?
A какой r33 стоит?

это во время теста скачёк такой на лабораторнике



[shar0]

Без заглушки сколько?
Если сразу 3 питания тестируются - где-то 450мА уходят со всеми регуляторами.
Ети 750мА, если на внешнее питание 12в, через 5В (усб) будут где-то 2А. Что-то многовато



[Gestyan32]

Без заглушки сколько?
Если сразу 3 питания тестируются - где-то 450мА уходят со всеми регуляторами.
Ети 750мА, если на внешнее питание 12в, через 5В (усб) будут где-то 2А. Что-то многовато

без заглушки 0.176



[CAUTION]

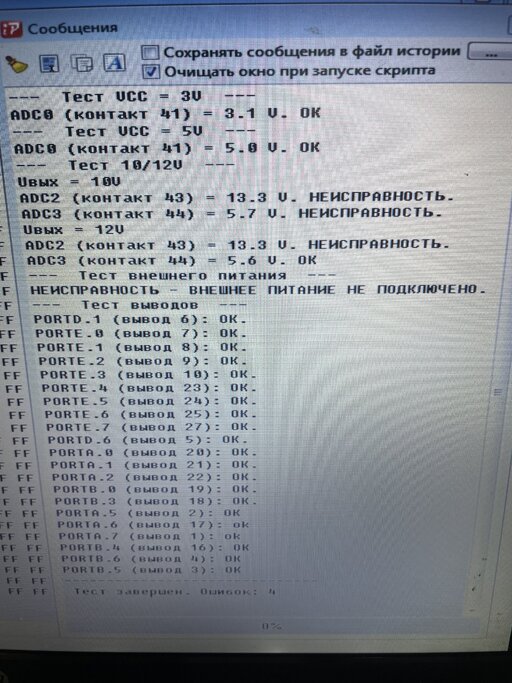

Подмогите кому не сложно, как победить тест на 12 вольт, с внешним питанием всё проходит, без внешнего вот такая картина.

Как вариант прислать фото платы питания в хорошем качестве, но по моему без внешнего питания так и должно быть.

сообщение автоматически приклеено: Мар 11, 2025

Извините офтоп



[shar0]

На заглушке 3 резистора х100 ом для каждое питание - сними и смотри ток подключая их один за другим.
Думаю, что если замениш 100 ом с 150 все будет в порядки (кроме недостаточного тока на 12в).



[Gestyan32]

На заглушке 3 резистора х100 ом для каждое питание - сними и смотри ток подключая их один за другим.
Думаю, что если замениш 100 ом с 150 все будет в порядки (кроме недостаточного тока на 12в).

а разве в хелпе заглушка не с эталонами по резисторам?



[CAUTION]

Думаю стоит спросить, были ли заменены конденсаторы, транзисторы (АО340х) и диоды на Шоттки. Интересно глянуть на дроссель 100мГн

сообщение автоматически приклеено: Мар 11, 2025

К тому же, полезная привычка, при любых косяках с USB попробовать поменять кабель



[shar0]

по моему без внешнего питания так и должно быть.

Что-то такое.
Глядя на схемы, оказывается что максимальний ток где-то 150-200мА при 4.5в. Если нужно выше - внешний транзистор. Возможно и индуктор с слишком низком токе. 1.6А должны проходят.

а разве в хелпе заглушка не с эталонами по резисторам?

Ето только для информации - скольлко пашет 5в регулятор, сколько на 12в



[Gestyan32]

Думаю стоит спросить, были ли заменены конденсаторы, транзисторы (АО340х) и диоды на Шоттки. Интересно глянуть на дроссель 100мГн

сообщение автоматически приклеено: Мар 11, 2025

К тому же, полезная привычка, при любых косяках с USB попробовать поменять кабель

кроме дроселя, он родной стоит, китайский. Кабели менял, разницу не заметил

сообщение автоматически приклеено: Мар 11, 2025

Что-то такое.
Глядя на схемы, оказывается что максимальний ток где-то 150-200мА при 4.5в. Если нужно выше - внешний транзистор. Возможно и индуктор с слишком низком токе. 1.6А должны проходят.


Ето только для информации - скольлко пашет 5в регулятор, сколько на 12в

тогда получается всё, не стоит дальше что то искать?



[shar0]

Ради интереса, я бы ковырял дальше - Амперметр на выходе, ослик на катушке... где-то до 250мА должно подтянуть из 4.5->11.6в
Если дает меньше, следуещее ето катушка под сомнение. Она не нужна быть 100mH...40 достаточно при етой частоте, гораздо лучше быть с меншим и толстых обмоток.
Другое дело, нужно ли ето - только чтоб прошло тест с 2х120мА нагрузку на заглушке. Есть ли какие-то девайсы которие пашут столько и невозможно делать с внешнее питание >8в?
романофф бы сказал "занимаетесь херней"



[Gestyan32]

Ради интереса, я бы ковырял дальше - Амперметр на выходе, ослик на катушке... где-то до 250мА должно подтянуть из 4.5->11.6в
Если дает меньше, следуещее ето катушка под сомнение. Она не нужна быть 100mH...40 достаточно при етой частоте, гораздо лучше быть с меншим и толстых обмоток.
Другое дело, нужно ли ето - только чтоб прошло тест с 2х120мА нагрузку на заглушке. Есть ли какие-то девайсы которие пашут столько и невозможно делать с внешнее питание >8в?
романофф бы сказал "занимаетесь херней"

пожалуй соглашусь. А по тесту шнурка, можете что то сказать?



[Nice]

Что-то такое.
Глядя на схемы, оказывается что максимальний ток где-то 150-200мА при 4.5в. Если нужно выше - внешний транзистор. Возможно и индуктор с слишком низком токе. 1.6А должны проходят.


Ето только для информации - скольлко пашет 5в регулятор, сколько на 12в

Не тянет нагрузку из усб. Сколько на входе (пин1) напряжнеие?
Дело в том, что если напряжение из усб низкое - уменьшивая R32 (тот, которой с бутербродом, и не меньше 0.25 ом) возможно напруга подтянется, но при етом входний ток увеличается а он - тот же как из усб порте. Тогда комп взроптает что есть КЗ на усб. Конечно кондики на входе и выходе нужни побольшие.

Возможно и нагрузка на выходе слишком большая. По схемой: 5в входное напряжение = 100мА, при 4в - оно уже 70мА.

Вот калькулятор: MC34063 Step-Up / Step-Down Calculator

Поменяно все по схеме кроме кандеров еще не пришли. Подключил внешнее хлопнул кондюк с4. Что еще проверить?

сообщение автоматически приклеено: Мар 11, 2025

Как понизить напряжение?



[shar0]

пожалуй соглашусь. А по тесту шнурка, можете что то сказать?

Нет идеи. 0х02 куда-то пишут, что тоже норм.

Поменяно все по схеме кроме кандеров еще не пришли. Подключил внешнее хлопнул кондюк с4. Что еще проверить?

Сколько r28? Надеюсь не 100 ом Кондер нужен, чтоб схема работала штатно.
