PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.

roma4420

Постоянный
Для предметного обсуждения - прилагайте тест, и картинки. Новички могут размещать картинки методом загрузки их на фотохостинги и получения оттуда BB-CODE который размещается в теме.

Не нужно размещать ссылки на картинку на хостинге, или облачных дисках. Размещайте только BB-CODE - таким образом картинка будет доступна полноценно в теме без подпрыжек.



Здравствуйте, купил iProg Pro v87 на али, синяя плата ничем не залита. При "Fulltest" получаю такие результаты:
дарен, если подскажете, в какую сторону смотреть по доработке.
Код:
-без внешнего питания:



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.3 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.



Uвых = 12V



ADC2 (контакт 43) = 7.1 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 3.1 V. НЕИСПРАВНОСТЬ.



---  Тест внешнего питания  ---



НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 5







-с внешним питанием(подаю 12.5 V)



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.0 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 12.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 5.5 V. OK



Uвых = 12V



ADC2 (контакт 43) = 14.4 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 6.1 V. OK



---  Тест внешнего питания  ---



Выключено: 0.0 V. OK



Включено: 5.3 V. OK



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 2



Буду благо

Последний раз редактировалось модератором:

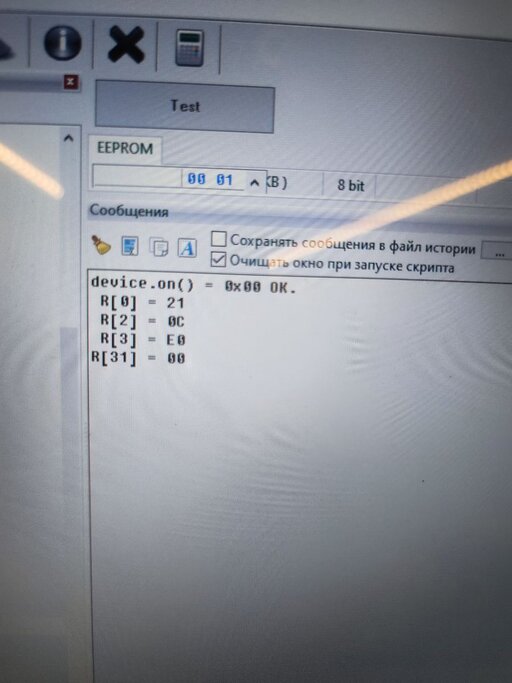

С коробки тест сделал. Некоторые пишут что должно быть 0х02 ? Но вроде тест проходит.


Вложения

  • IMG_20250311_195434 (3).jpg
    IMG_20250311_195434 (3).jpg
    127.1 KB · Просмотров: 32
Мужики, мне кажется тут все увлеклись сильно! Надо просто, раз мы корявый Китай приобрели, просто решить вопрос так, что бы этот прибор работал как оригинал хотя бы процентов на 90. Тест я так понимаю должен быть без ошибок! Вопрос по тестовой колодке, есть ли разница в используемых диодах?

Мужики, мне кажется тут все увлеклись сильно! Надо просто, раз мы корявый Китай приобрели, просто решить вопрос так, что бы этот прибор работал как оригинал хотя бы процентов на 90. Тест я так понимаю должен быть без ошибок! Вопрос по тестовой колодке, есть ли разница в используемых диодах?
Вот тут согласен. Надо давно уже итоговую схему доработки вывести. Я сто страниц прочитал и четыре разные версии видел по отличию в компонентах и номиналах. В оригинальной схеме там ещё кондеры менять надо. А в китай половину компонентов оставляется, в том числе танталовые кондеры.

Мужики, мне кажется тут все увлеклись сильно! Надо просто, раз мы корявый Китай приобрели, просто решить вопрос так, что бы этот прибор работал как оригинал хотя бы процентов на 90. Тест я так понимаю должен быть без ошибок! Вопрос по тестовой колодке, есть ли разница в используемых диодах?
Диоды не при чем. Они изпользуются для логических схем - перепад не имеет особое значение.

Самая лучшая доработка: PRG - Вопрос по доработке iProg+ Pro v87

Если r33 100ом , для кит это много. 150 - 180ом.
сообщение автоматически склеено:

Если r33 100ом , для кит это много. 150 - 180ом.
r 33 стоит 150ом. у меня
сообщение автоматически склеено:

Да
сообщение автоматически склеено:


Да


Вложения

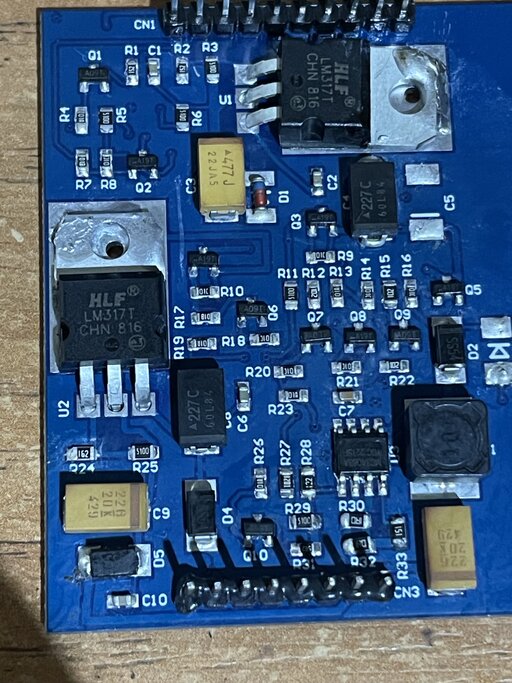

  • IMG_1727.jpeg
    1.3 MB · Просмотров: 61

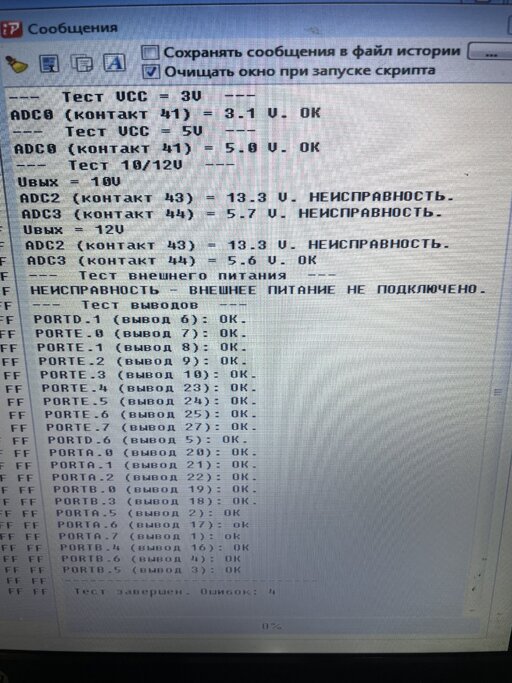

  • IMG_1725.jpeg
    3.7 MB · Просмотров: 49
Фото платы питания и тест, в студию. А то уже заблудился где какой
сообщение автоматически склеено:

с3 почему 22мкф должен 100мкф
сообщение автоматически склеено:


Фото платы питания и тест, в студию. А то уже заблудился где какой
сообщение автоматически склеено:

с3 почему 22мкф должен 100мкф
Заказан на 100 еще не пришло. Из за него может завышенное напряжение?

Вот я скинул. С блока питания подаешь 5в, мереешь на выходе диода . Если есть 10в , то мультиком в режиме прозвонки тычешь в задние ноги Q10 c удержание в 2сек. И снова замер на диоде должно быть 12в. Если нет меняешь полярность щупов и поновой в транзистор. Снова замер 12в появилось, ок. Если нет транзистор под замену. r31 поставь 6,8к.
сообщение автоматически склеено:

диод D2

Вот я скинул. С блока питания подаешь 5в, мереешь на выходе диода . Если есть 10в , то мультиком в режиме прозвонки тычешь в задние ноги Q10 c удержание в 2сек. И снова замер на диоде должно быть 12в. Если нет меняешь полярность щупов и поновой в транзистор. Снова замер 12в появилось, ок. Если нет транзистор под замену. r31 поставь 6,8к.
сообщение автоматически склеено:

диод D2

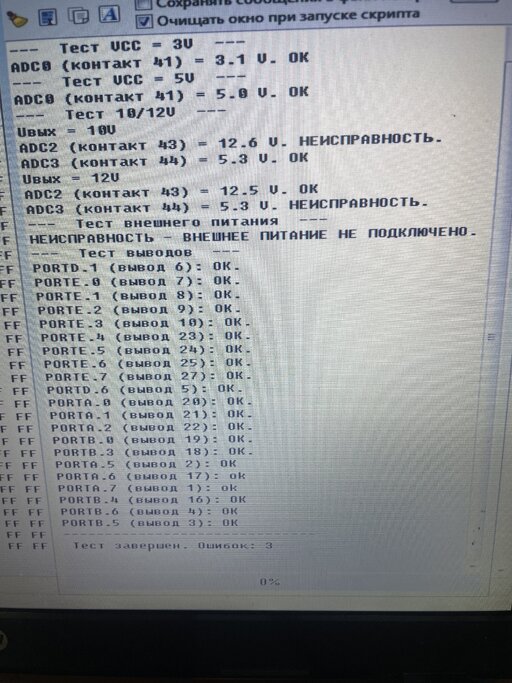

Поставил с3 на 100 стало лучше.


Вложения

  • image.jpg
    3.7 MB · Просмотров: 40
Возле индуктивности тоже меняй на 100мкф
сообщение автоматически склеено:

С7 проверь на сколько он 470pf

Вот я скинул. С блока питания подаешь 5в, мереешь на выходе диода . Если есть 10в , то мультиком в режиме прозвонки тычешь в задние ноги Q10 c удержание в 2сек. И снова замер на диоде должно быть 12в. Если нет меняешь полярность щупов и поновой в транзистор. Снова замер 12в появилось, ок. Если нет транзистор под замену. r31 поставь 6,8к.
сообщение автоматически склеено:

диод D2
Сделал такой тест. Сразу питание 10.5 после вкл транзистора 12,3.

Тогда ставь правильные остальные кондюки. И должно быть все хорошо. Да еще юсб шнур не длинее 40 см
