PRG Вопрос по доработке iProg+ Pro v87

[roma4420]

Для предметного обсуждения - прилагайте тест, и картинки. Новички могут размещать картинки методом загрузки их на фотохостинги и получения оттуда BB-CODE который размещается в теме.

Не нужно размещать ссылки на картинку на хостинге, или облачных дисках. Размещайте только BB-CODE - таким образом картинка будет доступна полноценно в теме без подпрыжек.


Здравствуйте, купил iProg Pro v87 на али, синяя плата ничем не залита. При "Fulltest" получаю такие результаты:
дарен, если подскажете, в какую сторону смотреть по доработке.

Спойлер: тест

-без внешнего питания:



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.3 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.



Uвых = 12V



ADC2 (контакт 43) = 7.1 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 3.1 V. НЕИСПРАВНОСТЬ.



---  Тест внешнего питания  ---



НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 5







-с внешним питанием(подаю 12.5 V)



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.0 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 12.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 5.5 V. OK



Uвых = 12V



ADC2 (контакт 43) = 14.4 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 6.1 V. OK



---  Тест внешнего питания  ---



Выключено: 0.0 V. OK



Включено: 5.3 V. OK



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 2

Буду благо



[Viktor123]

Всем всем привет. Подскажите пожалуйста после замены r30 1om, r 32 2x1om, r33 180 o, r28 1.2kom. Адаптер не запускается без внешнего питания. Тест с внешкой.

Бесплатный хостинг картинок и обмен фотографиями для сайтов

Бесплатный и простой онлайн сервис храния картинок. Инструмент позволяет загружать изображения и делиться ими.

iimg.su

Бесплатный хостинг картинок и обмен фотографиями для сайтов

Бесплатный и простой онлайн сервис храния картинок. Инструмент позволяет загружать изображения и делиться ими.

iimg.su

Бесплатный хостинг картинок и обмен фотографиями для сайтов

Бесплатный и простой онлайн сервис храния картинок. Инструмент позволяет загружать изображения и делиться ими.

iimg.su

Просмотреть вложение 20314
Просмотреть вложение 20315
Просмотреть вложение 20316

На картинке r33 100Ом должно быть



[Viktor123]

Сорри увидел, что параллельно.



[Viktor123]

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 11.0 V. OK
ADC3 (контакт 44) = 4.7 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.8 V. OK
ADC3 (контакт 44) = 5.5 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 4.8 V. OK
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 1



[Viktor123]

44 контакт 5.5v неисправность - так и должно быть?



[shar0]

5.5V не проблема. Если хочешь 5.00 - посмотри с мултиметре сколько действительное значение.



[Egor_98]

Всем здоровья и крепости духа, помогите с платой питания, нет 12в части. Плату проверял по схеме, есть пара несоответствий по резисторам. Фото платы Iprog – Google Диск



[романофф]

если вы хотите фотки выложить , чтоб кто-то ещё и помог - на фотохостинг и встраивание в тему BB-CODE делайте.

такого рода бестолковые сообщения БЕЗ РЕЗУЛЬТАТА ТЕСТА и с фотками где-то в заднице - никому не интересны. и , в принципе, будут удалены.



[Egor_98]

Вообщем и целом, фото теста нет, так как толком не понятно стоит ли подавать питание…
Фото платы и схемы по которой я проверял элементы.

https://allwebs.ru/images/2026/01/18/63e89db08ecbb725ed5b6531b65ff5d3.jpeg

https://allwebs.ru/images/2026/01/18/8b2f149601470b39b89d9249c32addb0.jpeg

https://allwebs.ru/images/2026/01/18/9b1fba8ac184d8f1e51f15e9d71d4e9f.jpeg

https://allwebs.ru/images/2026/01/18/42257e8ab007a1a68e01a9cf284c31d3.jpeg

https://allwebs.ru/images/2026/01/18/6d8b8f0481a41fdc09e23f6f861174f5.png

https://allwebs.ru/images/2026/01/18/4e8fc2627e57a5ca061d25a8834a5638.png



[романофф]

фото теста нет

Какое фото теста????

Тест текстом.



[shar0]

Всем здоровья и крепости духа, помогите с платой питания, нет 12в части. Плату проверял по схеме, есть пара несоответствий по резисторам. Фото платы Iprog – Google Диск

Какое несоответствие?



[Egor_98]

Какое несоответствие?

Согласно схемы которую я взял здесь же в начале темы, и выложил в фото r9 и r12 перепутаны местами. Затем r 33 стоит значительно меньше 339, r11 510. Ещё раз повторю сравнивал со схемой.
Дальше, удалил конденсатор с4, я так понимаю его можно поставить вместо недостающего, по схеме с8, а с11 на с9

сообщение автоматически склеено: Янв 18, 2026

Какое фото теста????

Тест текстом.

Ценю Ваше рвение помочь, но пока нужно с питанием разобраться, хотя бы понять, что не так, прежде чем питание подавать. А потом уже тесты и подбор нужных компонентов.



[shar0]

Согласно схемы которую я взял здесь же в начале темы, и выложил в фото r9 и r12 перепутаны местами. Затем r 33 стоит значительно меньше 339, r11 510. Ещё раз повторю сравнивал со схемой.
Дальше, удалил конденсатор с4, я так понимаю его можно поставить вместо недостающего, по схеме с8, а с11 на с9

R33 - eто органичитель тока... минимальное 80 ом...если не уверено держит напряжение на выходе (тест) - тогда трогай его.
R11 - ето для светодиода - если диод на 2в - 500 ом норм.
Вот R9/R12 - вообще страннoe дело. R9 ето pullup - должен быть больше чем R12 a в схеме - наоборот.



[Egor_98]

R33 - eто органичитель тока... минимальное 80 ом...если не уверено держит напряжение на выходе (тест) - тогда трогай его.
R11 - ето для светодиода - если диод на 2в - 500 ом норм.
Вот R9/R12 - вообще страннoe дело. R9 ето pullup - должен быть больше чем R12 a в схеме - наоборот.

Понял, соберу недостающую часть схемы и сделаю тест.



[Magua]

Приветствую! после доработки питания получил следующие проблемы, убрать которые не получается((

Запуск теста - Без внешнего питания!!!!
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.2 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.6 V. OK
ADC3 (контакт 44) = 5.3 V. OK
Uвых = 12V
ADC2 (контакт 43) = 10.5 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.2 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): НЕИСПРАВНОСТЬ
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): НЕИСПРАВНОСТЬ
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): НЕИСПРАВНОСТЬ.
PORTB.3 (вывод 18): НЕИСПРАВНОСТЬ.
PORTA.5 (вывод 2): НЕИСПРАВНОСТЬ.
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): НЕИСПРАВНОСТЬ
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 9

Запуск теста - С внешним питанием!
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 4.9 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.0 V. OK
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 10.0 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 4.8 V. OK
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 2

Без заглушки тесты напряжений ( по мультиметру) все норм,,,



[Egor_98]

Всем здоровья и крепости духа!
мой тест:
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 4.9 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.4 V. OK
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.0 V. OK
ADC3 (контакт 44) = 5.7 V. OK
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 5.0 V. OK
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 0

фото платы и схемы (не нашел резистор, на 8.6 кОмr22, на основной плате, пока стоит 9.1). Если есть замечания или предложения прошу вас поделиться. Фото того на осное чего делал порверку и замену элементов:\

основная плата

Изображение основная плата расположенное в Allwebs

allwebs.ru

основная плата доработки

Изображение основная плата доработки расположенное в Allwebs

allwebs.ru

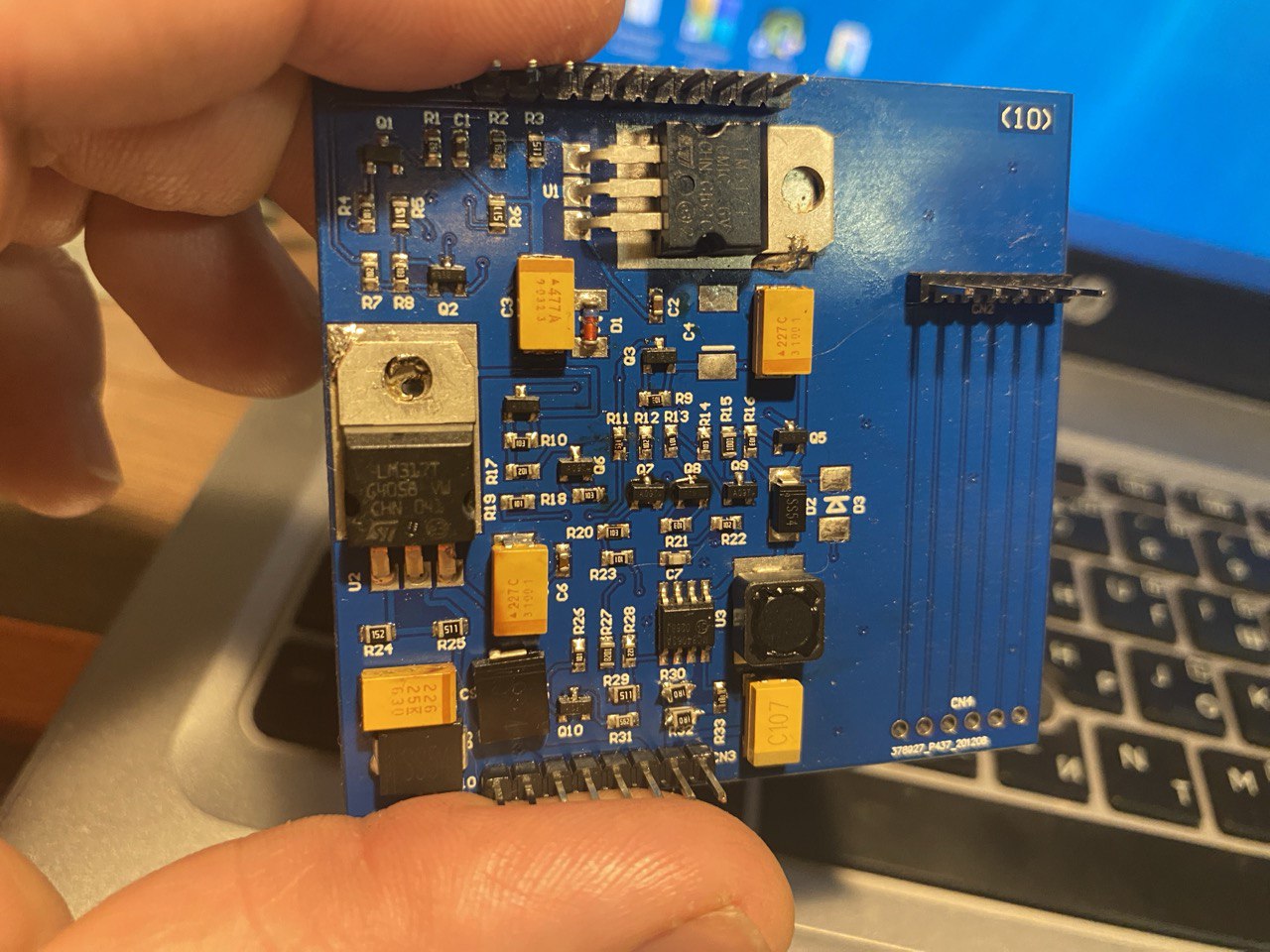

плата питания

Изображение плата питания расположенное в Allwebs

allwebs.ru

плата питания доработка

Изображение плата питания доработка расположенное в Allwebs

allwebs.ru

схема платы питания

Изображение схема платы питания расположенное в Allwebs

allwebs.ru



[романофф]

русским-же языком написано - ББ КОД ДЛЯ ВСТАВКИ КАРТИНКИ ИСПОЛЬЗУЙТЕ.

третий раз - удалю встакви без этого.



[yuraf]

ББ КОД ДЛЯ ВСТАВКИ КАРТИНКИ

И под спойлер



[Nikolas77777]

не проверял ничего еще - нет на чем. Купил разъем, распаял на нем все необходимое для "Full test" по схеме.
Просмотреть вложение 11928
Провел тест и увидел что есть ошибки. Вот решил уточнить.

слева третий снизу R=250-320 Ом. Иначе будет ошибка по 12-В.



[Magua]

Подскажите,,,
Тест SJA1000
device.on() = 0x00 OK.
R[0] = 21
R[2] = 0C
R[3] = E0
R[31] = 00

В чем отлтчие от device.on() = 0x02,,, и почему всюду пишут, что должно быть именно 0x02, что с 0x00 CAN работать не будет??

Спасибо!,,



[Aleks_0711]

Подскажите,,,
Тест SJA1000
device.on() = 0x00 OK.
R[0] = 21
R[2] = 0C
R[3] = E0
R[31] = 00

В чем отлтчие от device.on() = 0x02,,, и почему всюду пишут, что должно быть именно 0x02, что с 0x00 CAN работать не будет??

Спасибо!,,

Фото платы
