PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.
всем привет. Перечитал все страницы, но так до результата к сожалению не дошел.
Вот такой результат получил при замене в блоке питания резистора R33 на 100 ом.

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.4 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.5 V. НЕИСПРАВНОСТЬ.
--- Тест 10/12V ---
Uвых = 10V

Это и всё. Далее прибор теряет кратковременно связь с ПК. Но если повезет то тест пройдёт.

Это результат при подачи питания.

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.1 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.7 V. OK
ADC3 (контакт 44) = 4.8 V. OK
Uвых = 12V
ADC2 (контакт 43) = 9.7 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.9 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 0.0 V. НЕИСПРАВНОСТЬ.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3


До всех доработок тест проходил без доп питания. Но при подключении питания так же зависал.

Это тест с подключенным БП. Но не включенным в сеть

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.1 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.7 V. OK
ADC3 (контакт 44) = 4.8 V. OK
Uвых = 12V
ADC2 (контакт 43) = 9.7 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.9 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 0.0 V. НЕИСПРАВНОСТЬ.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3

R33 заменил на 180 ом

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.1 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.7 V. OK
ADC3 (контакт 44) = 4.8 V. OK
Uвых = 12V
ADC2 (контакт 43) = 9.7 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.9 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 0.0 V. НЕИСПРАВНОСТЬ.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3
сообщение автоматически склеено:

Прошу прощения. Вот корректные данные. Постоянное зависание при проверке 12В без внешнего питания.

ADC0 (контакт 41) = 3.3 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.4 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.6 V. OK
ADC3 (контакт 44) = 5.3 V. OK
Uвых = 12V
сообщение автоматически склеено:

Нашел проблему зависания на 12 вольтах.

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.2 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.4 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 11.0 V. OK
ADC3 (контакт 44) = 5.7 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 11.0 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.7 V. OK
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): НЕИСПРАВНОСТЬ.
PORTB.3 (вывод 18): НЕИСПРАВНОСТЬ.
PORTA.5 (вывод 2): НЕИСПРАВНОСТЬ.
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 6

Ну для начала, фото платы питания в хорошем качестве покажите.
Подскажите пожалуйста как сюда добавить фото платы.
сообщение автоматически склеено:

Ну для начала, фото платы питания в хорошем качестве покажите.
Блок питания был доработан строго по вашим рекомендациям. И основная плата тоже.

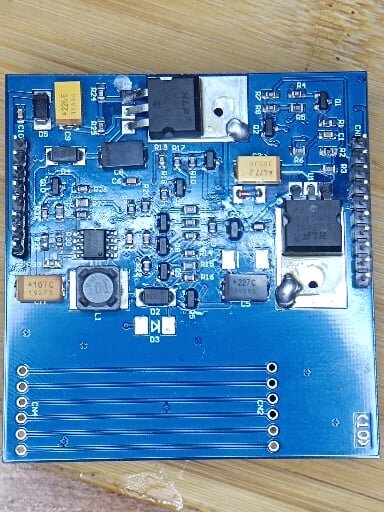

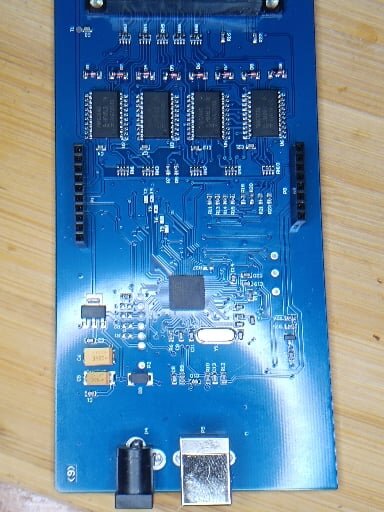

Если нужно лучше качество. Постараюсь что то придумать. 414ce118490b4baf60ae131b5d92279b.jpgb08e73b43747c435aac8973a40139c16.jpg

Отправлено с моего 22101316G через Tapatalk

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.2 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.5 V. НЕИСПРАВНОСТЬ.
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.7 V. OK
ADC3 (контакт 44) = 5.5 V. OK
Uвых = 12V
ADC2 (контакт 43) = 10.8 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.5 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 4
сообщение автоматически склеено:

После замены кабеля, картинка улучшилась. До таких результатов. И эти результаты стабильные. На старом шнурке было от 3-х ошибок до 10. Сейчас стабильно 3.

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.2 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.7 V. OK
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 9.6 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.2 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.1 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.9 V. OK
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 9.8 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3

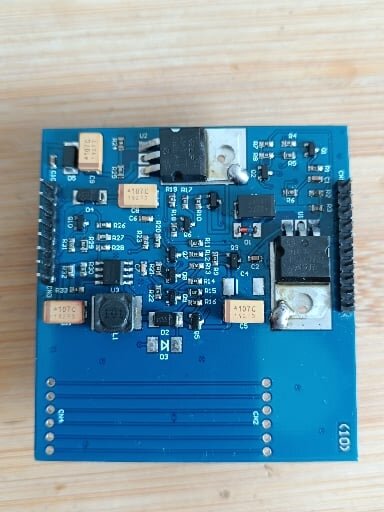

Прошу прощения что так отправляю. Другого метода не нашел.8543e79af8a0c81adb66b06db2dc0d86.jpg

Отправлено с моего 22101316G через Tapatalk

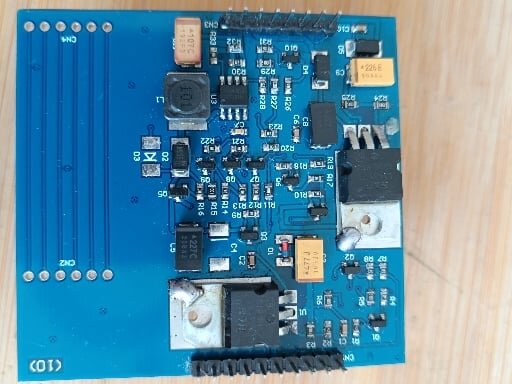

Фото платы питания
Подскажите пожалуйста как отправить полноценное фото. Потому что Tapatalk очень сильно режет качество фото.

Отправлено с моего 22101316G через Tapatalk
сообщение автоматически склеено:
