PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.
Всем здоровья и крепости духа!
Подскажите имеет значение версия iprog?
Может какой то меньше дорабатывать?
Нужен для работы с иммо.

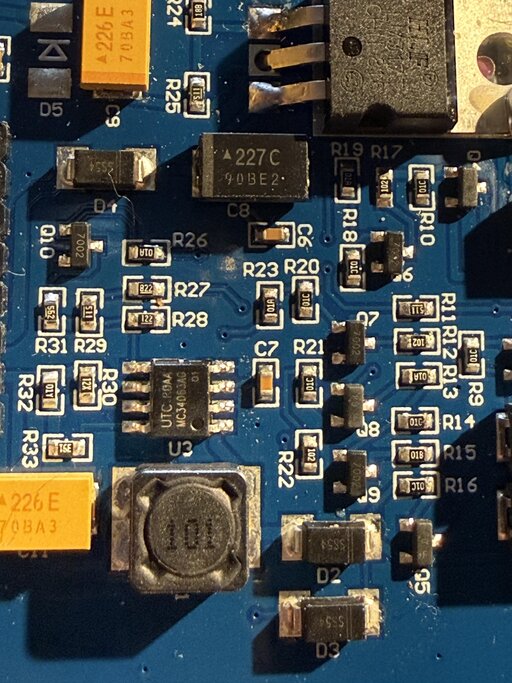

Привет всем. Никого не смущает что на платке питания R12 ( по схеме 10k) у китаёз из коробки 1k? Сверьте если есть возможность.

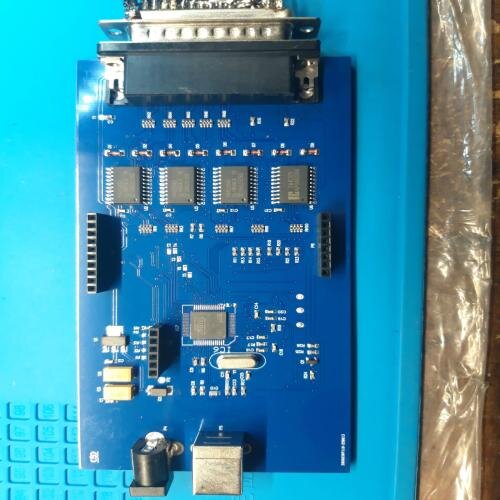

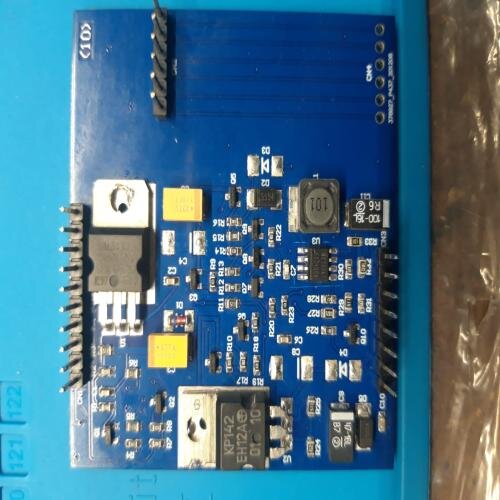

Добрый день, приобрел кит. айпрог. После всего прочитанного и доработок плат (по данным которые были описаны здесь) фул тест выдал:
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.3 V. OK
ADC3 (контакт 44) = 4.4 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 10.2 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.3 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.

После замены транзисторов на основной плате R20 на 51кОм и R22 на 8,2 кОм, тест показал 3 ошибки.
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.6 V. OK
ADC3 (контакт 44) = 4.8 V. OK
Uвых = 12V
ADC2 (контакт 43) = 9.6 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.8 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3
Фото плат не могу вставить, что то не разобрался, подскажите как.
------------------------------




Последний раз редактировалось модератором:
Я смотрю все пытаются R32 сверху влепит 1ом. А то что R30 не тот, вообще ни кого не смущает даже.

Добрый день, поменял R30 на 1Ом, убрал с R32 и запаял 1Ом, поменял Q 10. Результат остался прежним.
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 9.3 V. OK
ADC3 (контакт 44) = 4.7 V. OK
Uвых = 12V
ADC2 (контакт 43) = 9.3 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.6 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3
сообщение автоматически склеено:


Добрый вечер, извините за не уместный вопрос, у меня что то пошло не так, после замены R20 напряжение скакнуло до 20вольт, после установки назад предыдущего, пропали 12в. и ни как не найду, осталось заменить микросхему, но это будет завтра, может подскажите что я делаю не так.

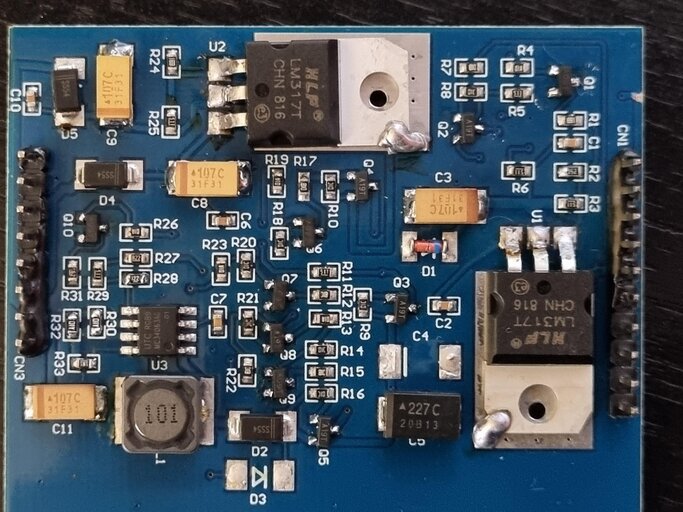

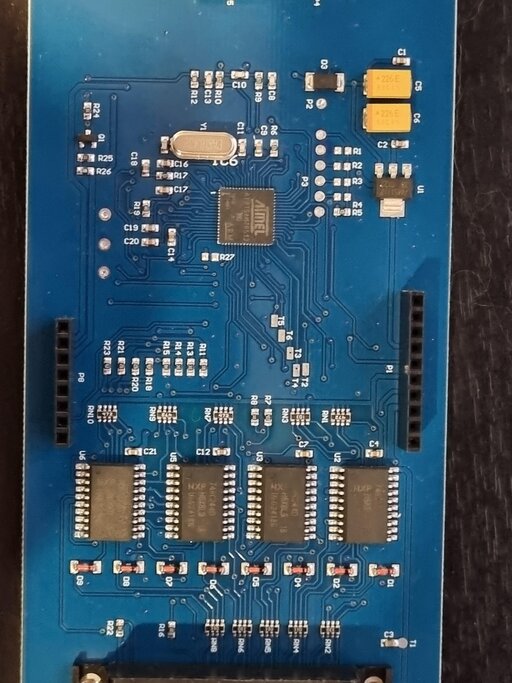

Всем всем привет. Подскажите пожалуйста после замены r30 1om, r 32 2x1om, r33 180 o, r28 1.2kom. Адаптер не запускается без внешнего питания. Тест с внешкой.

используйте код - полноразмерный со ссылкой. тогда изображение будет загружено СЮДА в полном размере.

Просмотреть вложение 20313

Просмотреть вложение 20309
Просмотреть вложение 20310
Просмотреть вложение 20311
Спасибо большое что объяснили, я пробовал через вкладку вставить изображение
используйте код - полноразмерный со ссылкой. тогда изображение будет загружено СЮДА в полном размере.


не надо прыгать. я вам лишь показал как картинки нормально в тему вставлять. ждите, кто разбирается может ответит. если вопрос ваш уже не был в теме.

Да уже пора скинуться и заплатить этому человеку чтобы он написал вменяемый мануал по доработке или переделке программатора

сообщение автоматически склеено:

В смысле тоже 1к :)
сообщение автоматически склеено:

По схеме R9 1kOm у меня стоит 10kOm
сообщение автоматически склеено:

Если по схеме то китайцы перепутали местами R12 и R9

Просмотреть вложение 20365
сообщение автоматически склеено:

В смысле тоже 1к :)
сообщение автоматически склеено:

По схеме R9 1kOm у меня стоит 10kOm
сообщение автоматически склеено:

Если по схеме то китайцы перепутали местами R12 и R9
Схема правильная, китайца нумерацию деталей сделали свою.
