PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.
Тебе они не понадобятся. Там один два проца если читать только, которым надо 12в, и врядли они тебе попадутся
вопрос в том что почему то если ошибка 43 контакта по 12в начинают нестабильно проходить тесты RFID. Или это уже я начинаю глючить))

вопрос в том что почему то если ошибка 43 контакта по 12в начинают нестабильно проходить тесты RFID. Или это уже я начинаю глючить))
Тесты rfid у меня нет возможности сделать. Адаптер rfid перепаял, но чипов нет, чтобы посмотреть что к чему.

Что теперь подскажите? замучил уже этот айпрог китайский!


Вложения

  • IMG_20250415_154500.jpg
    1.8 MB · Просмотров: 11
Что теперь подскажите? замучил уже этот айпрог китайский!
Начать сосновой платы. Плату питания подогнать под картинки которые есть. Заменить все танталы и т.д.. Пропаять всё хорошо. Лучший вариант конечно подогнать в схему оригинала.

Начать сосновой платы. Плату питания подогнать под картинки которые есть. Заменить все танталы и т.д.. Пропаять всё хорошо. Лучший вариант конечно подогнать в схему оригинала.
Да уж все заменено. Я уж думаю прожарить плату может...

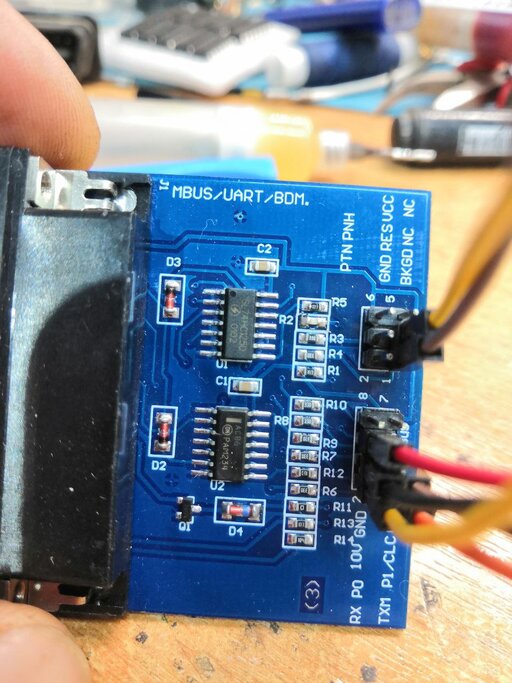

Подскажите по BDM тесту, в чём может быть причина. какая то логика под замену?
**** VCC = 3V ****
Voltage = 2.5V Error.
BDM out = 1, BDM in = 1 OK
RESET out = 1, Reset in = 1 OK
BDM out = 0, BDM in = 0. OK
RESET out = 0, RESET in = 0. OK
TX ---|<|---- BDM
TX = 1, BDM in = 1. OK
TX = 0, BDM in = 0. OK
BDM_RESET ---|<|---- RX
RESET = 1, RX in = 1. OK
RESET = 0, RX in = 1. Error
P0 ---|<|---- BDM
P0 = 1, BDM in = 1. OK
P0 = 0, BDM in = 0. OK
P1 ---|<|---- BDM
P1 = 1, BDM in = 1. OK
P1 = 0, BDM in = 1. Error
MBUS test
MBUS disabled.
TX = 0, RX = 1. OK
MBUS --|<|-- BDM OK
MBUS enabled.
TX = 0, RX = 0. OK
**** VCC = 5V ****
Voltage = 4.9V OK
BDM out = 1, BDM in = 1 OK
RESET out = 1, Reset in = 1 OK
BDM out = 0, BDM in = 0. OK
RESET out = 0, RESET in = 0. OK
TX ---|<|---- BDM
TX = 1, BDM in = 1. OK
TX = 0, BDM in = 0. OK
BDM_RESET ---|<|---- RX
RESET = 1, RX in = 1. OK
RESET = 0, RX in = 1. Error
P0 ---|<|---- BDM
P0 = 1, BDM in = 1. OK
P0 = 0, BDM in = 0. OK
P1 ---|<|---- BDM
P1 = 1, BDM in = 1. OK
P1 = 0, BDM in = 1. Error
MBUS test
MBUS disabled.
TX = 0, RX = 1. OK
MBUS --|<|-- BDM OK
MBUS enabled.
TX = 0, RX = 0. OK
10V = 9.2V OK
7.5V = 7.7V OK

Тест завершен. Ошибок: 5

заменил R22 с 750 ом на 1.2 ком,
**** VCC = 3V ****
Voltage = 3.0V OK
BDM out = 1, BDM in = 1 OK
RESET out = 1, Reset in = 1 OK
BDM out = 0, BDM in = 0. OK
RESET out = 0, RESET in = 0. OK
TX ---|<|---- BDM
TX = 1, BDM in = 1. OK
TX = 0, BDM in = 0. OK
BDM_RESET ---|<|---- RX
RESET = 1, RX in = 1. OK
RESET = 0, RX in = 1. Error
P0 ---|<|---- BDM
P0 = 1, BDM in = 1. OK
P0 = 0, BDM in = 0. OK
P1 ---|<|---- BDM
P1 = 1, BDM in = 1. OK
P1 = 0, BDM in = 1. Error
MBUS test
MBUS disabled.
TX = 0, RX = 1. OK
MBUS --|<|-- BDM OK
MBUS enabled.
TX = 0, RX = 0. OK
**** VCC = 5V ****
Voltage = 4.9V OK
BDM out = 1, BDM in = 1 OK
RESET out = 1, Reset in = 1 OK
BDM out = 0, BDM in = 0. OK
RESET out = 0, RESET in = 0. OK
TX ---|<|---- BDM
TX = 1, BDM in = 1. OK
TX = 0, BDM in = 0. OK
BDM_RESET ---|<|---- RX
RESET = 1, RX in = 1. OK
RESET = 0, RX in = 1. Error
P0 ---|<|---- BDM
P0 = 1, BDM in = 1. OK
P0 = 0, BDM in = 0. OK
P1 ---|<|---- BDM
P1 = 1, BDM in = 1. OK
P1 = 0, BDM in = 1. Error
MBUS test
MBUS disabled.
TX = 0, RX = 1. OK
MBUS --|<|-- BDM OK
MBUS enabled.
TX = 0, RX = 0. OK
10V = 9.2V OK
7.5V = 7.7V OK

Тест завершен. Ошибок: 4

Ну а R11 кто будет менять
сообщение автоматически приклеено:

Ну а R11 кто будет менять

Там 1ом достаточно. Проверяй тогда логику. Может непропай
тотальнай пропайка немного исправила ситуацию.
**** VCC = 3V ****
Voltage = 3.0V OK
BDM out = 1, BDM in = 1 OK
RESET out = 1, Reset in = 1 OK
BDM out = 0, BDM in = 0. OK
RESET out = 0, RESET in = 0. OK
TX ---|<|---- BDM
TX = 1, BDM in = 1. OK
TX = 0, BDM in = 0. OK
BDM_RESET ---|<|---- RX
RESET = 1, RX in = 1. OK
RESET = 0, RX in = 0. OK
P0 ---|<|---- BDM
P0 = 1, BDM in = 1. OK
P0 = 0, BDM in = 0. OK
P1 ---|<|---- BDM
P1 = 1, BDM in = 1. OK
P1 = 0, BDM in = 1. Error
MBUS test
MBUS disabled.
TX = 0, RX = 1. OK
MBUS --|<|-- BDM OK
MBUS enabled.
TX = 0, RX = 0. OK
**** VCC = 5V ****
Voltage = 4.9V OK
BDM out = 1, BDM in = 1 OK
RESET out = 1, Reset in = 1 OK
BDM out = 0, BDM in = 0. OK
RESET out = 0, RESET in = 0. OK
TX ---|<|---- BDM
TX = 1, BDM in = 1. OK
TX = 0, BDM in = 0. OK
BDM_RESET ---|<|---- RX
RESET = 1, RX in = 1. OK
RESET = 0, RX in = 0. OK
P0 ---|<|---- BDM
P0 = 1, BDM in = 1. OK
P0 = 0, BDM in = 0. OK
P1 ---|<|---- BDM
P1 = 1, BDM in = 1. OK
P1 = 0, BDM in = 1. Error
MBUS test
MBUS disabled.
TX = 0, RX = 1. OK
MBUS --|<|-- BDM OK
MBUS enabled.
TX = 0, RX = 0. OK
10V = 9.2V OK
7.5V = 7.7V OK

Тест завершен. Ошибок: 2

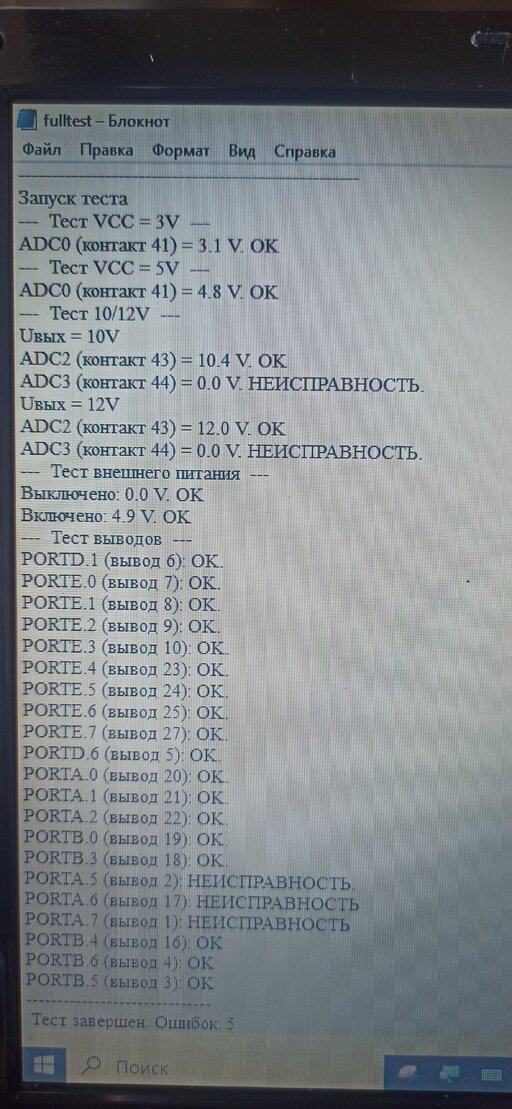

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.2 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.2 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 11.0 V. OK
ADC3 (контакт 44) = 8.8 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 13.7 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 10.6 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 4
