PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.
всем привет всем. Пару дней отвлекся от решения существующей проблемы, а именно :
Uвых = 12V
ADC2 (контакт 43) = 11.2 V. НЕИСПРАВНОСТЬ.
Есть укого какие мысли дальше? Спасибо

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.2 V. OK
ADC3 (контакт 44) = 5.1 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.2 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.8 V. OK
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 2

leonidovich3 сказал:
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.2 V. OK
ADC3 (контакт 44) = 5.1 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.2 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.8 V. OK
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 2
Нажмите, чтобы развернуть ...
либо основная плата как у пред идущего, либо 31 резистор подгоните до нужного, уменьшением номинала.

Gestyan32 сказал:
либо основная плата как у пред идущего, либо 31 резистор подгоните до нужного, уменьшением номинала.
Нажмите, чтобы развернуть ...
31 подгонял в разные стороны результата нету, майн согласно номиналов указаных выше на фото
сообщение автоматически приклеено:

leonidovich3 сказал:
31 подгонял в разные стороны результата нету, майн согласно номиналов указаных выше на фото
Нажмите, чтобы развернуть ...
R22 -8.2 kom? R22- 51 kom
сообщение автоматически приклеено:

R31-8.2 кom . Максимум что добился 11,4 вольта иногда проскакивает 11,5 проходит тест. Подключаешь eeprom или что то другое напряжения снова падает 11,2 или 11,4 и ошибка. Провод 15 см
сообщение автоматически приклеено:

Извените R20 - 51

leonidovich3 сказал:
31 подгонял в разные стороны результата нету, майн согласно номиналов указаных выше на фото
сообщение автоматически приклеено:


R22 -8.2 kom? R22- 51 kom
сообщение автоматически приклеено:

R31-8.2 кom . Максимум что добился 11,4 вольта иногда проскакивает 11,5 проходит тест. Подключаешь eeprom или что то другое напряжения снова падает 11,2 или 11,4 и ошибка. Провод 15 см
Нажмите, чтобы развернуть ...
может mc34063 устала.
сообщение автоматически приклеено:

U3

leonidovich3 сказал:
Максимум что добился 11,4 вольта иногда проскакивает 11,5 проходит тест. Подключаешь eeprom или что то другое напряжения снова падает 11,2 или 11,4 и ошибка. Провод 15 см
Нажмите, чтобы развернуть ...
Не тянет нагрузку. Смотри бутерброд, R33 и катушку.

Gestyan32 сказал:
R28 верните 1.3 ком
сообщение автоматически приклеено:

либо так оставьте
Нажмите, чтобы развернуть ...
Вернул стало хуже. Оставил так.
сообщение автоматически приклеено:

shar0 сказал:
Что-то неправильно. Если на заглушке 10к и R22=10к тогда 44 должно быть 1/2 напряжения 43. У тебя как-то на заглушке 8.2к
Нажмите, чтобы развернуть ...
R 22 поставил 8.2

leonidovich3 сказал:
ставил от 390 до 50 ом результат 0 вольтаж не подымается
Нажмите, чтобы развернуть ...
Странно. У меня меняется.
сообщение автоматически приклеено:

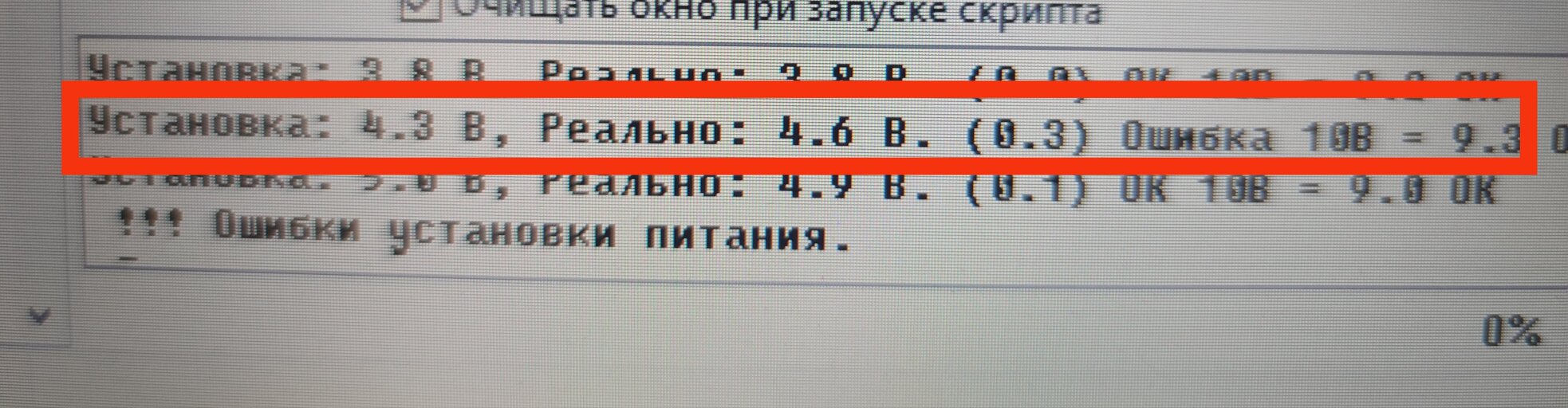

Кто нибудь EEPROM адаптер дорабатывал? Все номиналы совпадают, но есть одна ошибка. Кто знает какой резистор отвечает за 4.3в ?


Вложения

  • IMG_20250411_222455.jpg
    792.5 KB · Просмотров: 3
заменил R28 с 1,2 ком на 1,1 ком появилась на 44 контакте ошибка но появилось напряжение на 43
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 11.0 V. OK
ADC3 (контакт 44) = 5.6 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 11.7 V. OK
ADC3 (контакт 44) = 5.9 V. OK
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 2

заменил R31 на 4,7 ком и вернул R28 на 1,2 ком
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.1 V. OK
ADC3 (контакт 44) = 5.2 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.7 V. OK
ADC3 (контакт 44) = 5.9 V. OK
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 1
сообщение автоматически приклеено:

Вандер сказал:
Ты основную доработал? Или ты с платы питания начинал?
Нажмите, чтобы развернуть ...
да вверху там есть фото плат. Основную так же дорабатывал
сообщение автоматически приклеено:

11,7 в боюсь так же мало может быть не стабильная работа ?

leonidovich3 сказал:
заменил R31 на 4,7 ком и вернул R28 на 1,2 ком
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.1 V. OK
ADC3 (контакт 44) = 5.2 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.7 V. OK
ADC3 (контакт 44) = 5.9 V. OK
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 1
сообщение автоматически приклеено:


да вверху там есть фото плат. Основную так же дорабатывал
сообщение автоматически приклеено:

11,7 в боюсь так же мало может быть не стабильная работа ?
Нажмите, чтобы развернуть ...
Тебе они не понадобятся. Там один два проца если читать только, которым надо 12в, и врядли они тебе попадутся
