PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.

roma4420

Постоянный
Для предметного обсуждения - прилагайте тест, и картинки. Новички могут размещать картинки методом загрузки их на фотохостинги и получения оттуда BB-CODE который размещается в теме.

Не нужно размещать ссылки на картинку на хостинге, или облачных дисках. Размещайте только BB-CODE - таким образом картинка будет доступна полноценно в теме без подпрыжек.



Здравствуйте, купил iProg Pro v87 на али, синяя плата ничем не залита. При "Fulltest" получаю такие результаты:
дарен, если подскажете, в какую сторону смотреть по доработке.
Код:
-без внешнего питания:



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.3 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.



Uвых = 12V



ADC2 (контакт 43) = 7.1 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 3.1 V. НЕИСПРАВНОСТЬ.



---  Тест внешнего питания  ---



НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 5







-с внешним питанием(подаю 12.5 V)



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.0 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 12.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 5.5 V. OK



Uвых = 12V



ADC2 (контакт 43) = 14.4 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 6.1 V. OK



---  Тест внешнего питания  ---



Выключено: 0.0 V. OK



Включено: 5.3 V. OK



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 2



Буду благо

Последний раз редактировалось модератором:

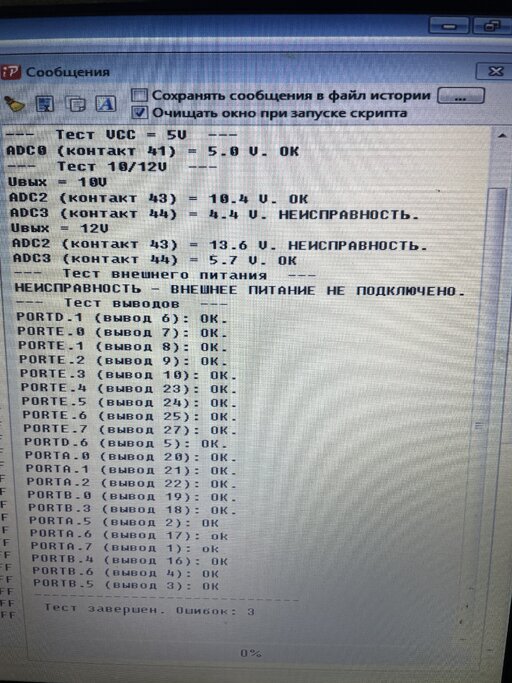

Сложно всё, ваша плата нарушает законы физики, при увеличении R должно падать I, у вас наоборот.

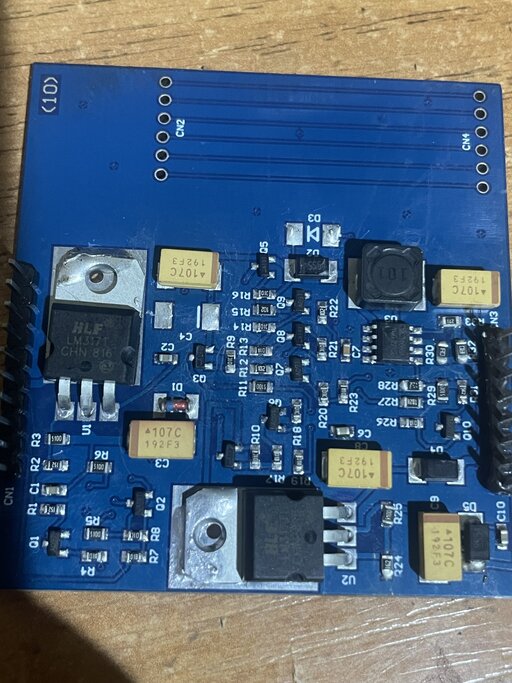

Сложно всё, ваша плата нарушает законы физики, при увеличении R должно падать I, у вас наоборот Если подключить внешнее питание напряжение при тесте просадка до 9 вольт. Без внешнего картина такая.


Вложения

  • IMG_1810.jpeg
    3.8 MB · Просмотров: 28

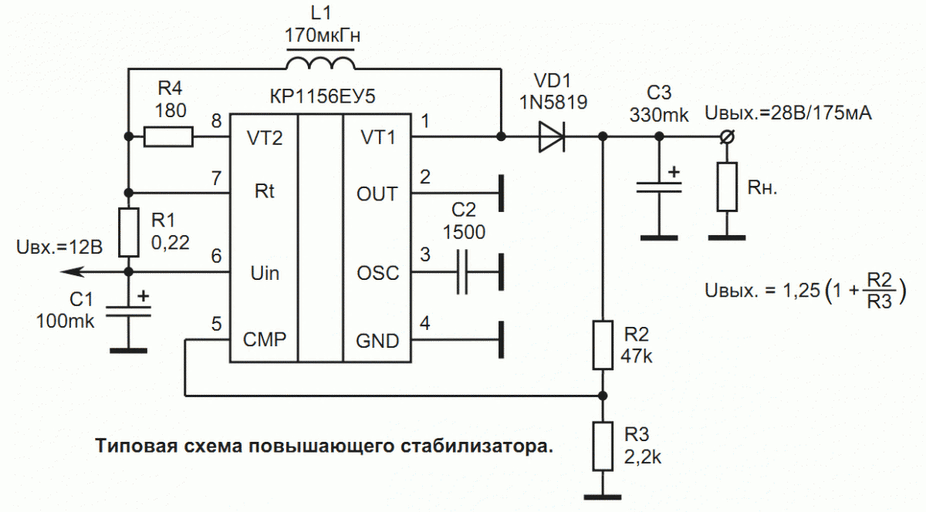

R2, R3 — делитель напряжения, с помощью которого задается выходное напряжение. MC34063A описание, схема подключения. | Ремонт торговой электронной техники
сообщение автоматически склеено:

Вам нужно R33 ещё уменьшить
сообщение автоматически склеено:

ну и потом опять подогнать R28


Вложения

  • sup1.gif
    46 KB · Просмотров: 33
R2, R3 — делитель напряжения, с помощью которого задается выходное напряжение. MC34063A описание, схема подключения. | Ремонт торговой электронной техники
сообщение автоматически склеено:

Вам нужно R33 ещё уменьшить
сообщение автоматически склеено:

ну и потом опять подогнать R28

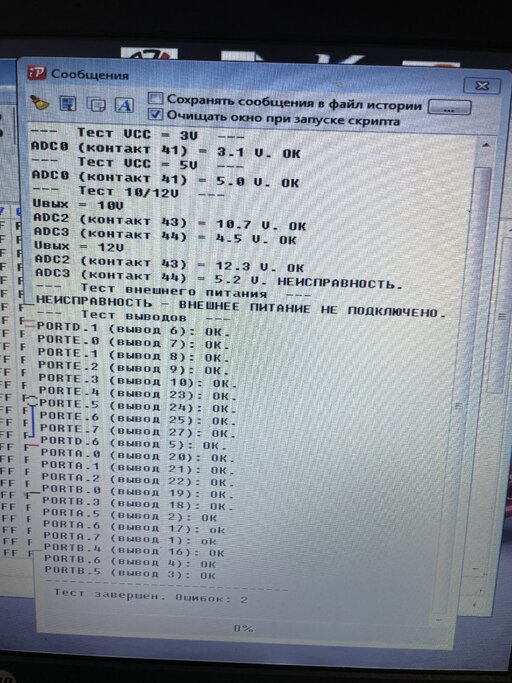

r 33 сейчас стоит 170

теперь R33 увеличьте на 1ком
сообщение автоматически склеено:

и проверьте, живой ли конденсатор С11

ой, извиняюсь. R31 +1ком нужно
сообщение автоматически склеено:

какая реальная ёмкость на конденсаторе который выпаяли?
сообщение автоматически склеено:

вы как работу выполняете, платы между собой через шлейф или постоянно переразбираете?

ой, извиняюсь. R31 +1ком нужно
сообщение автоматически склеено:

какая реальная ёмкость на конденсаторе который выпаяли?
сообщение автоматически склеено:

вы как работу выполняете, платы между собой через шлейф или постоянно переразбираете?

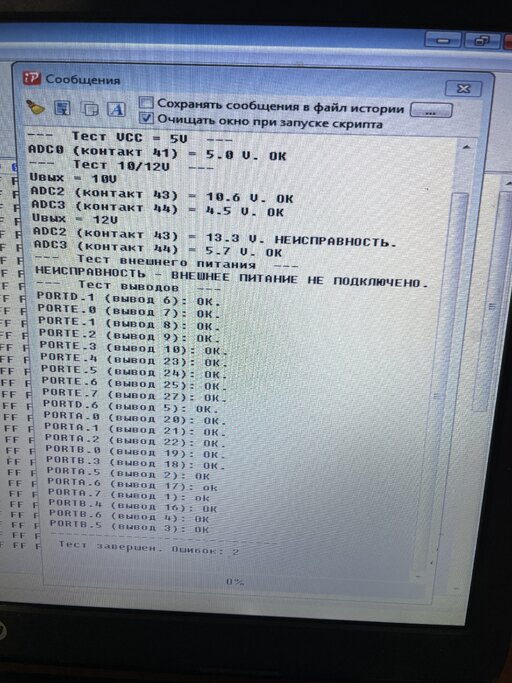

100 мкф. Плату разбираю.

При многократной разборке могут контакты плясать. увеличьте на 1 ком R31 посмотрим как поведёт себя.
сообщение автоматически склеено:

по пути пропаяйте ещё раз свои сботки на 1 ом которые
