PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.

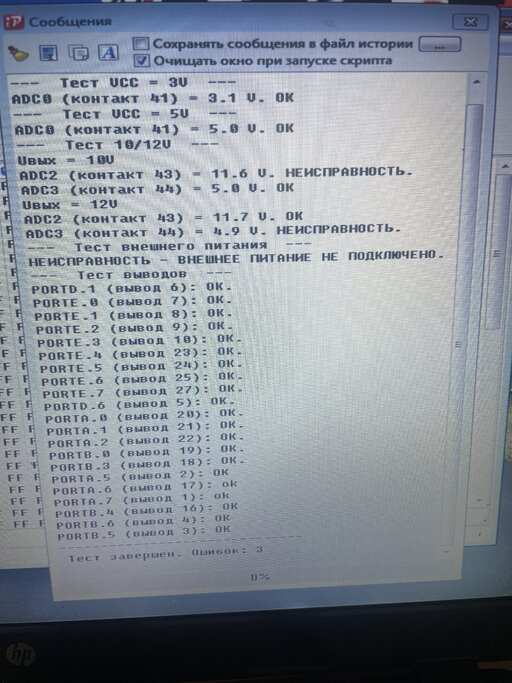

Да честно сдавался два раза, раз в монастырь уйти хотел, по причине интеллектуального днища, хотел его в мусорку выкинуть, дошло что процессор уже перепаял, ушла редкая ошибка по порту, Наверное остатки заводского флюса. Основная беда резисторы на майне и бракованная с магазина МС34063 при каждом тесте, нагреве охлаждении напряжение менялось. Кстати если и у вас при каждом тесте напряжение плывет купите другую.

попробуйте способом как на фото выше.
сообщение автоматически склеено:

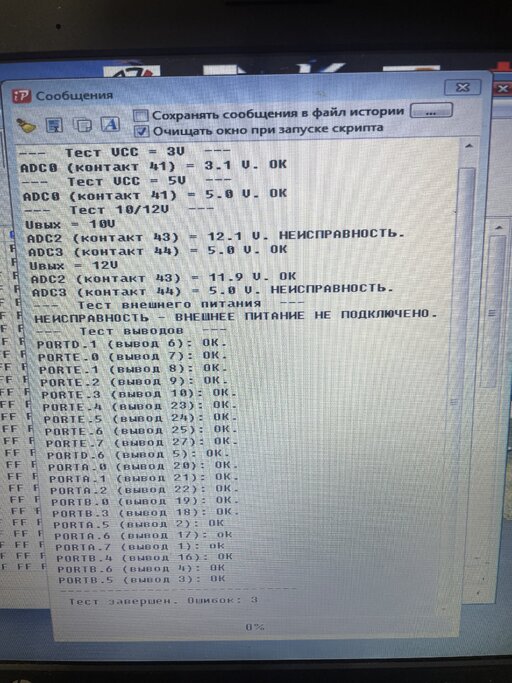

R31 на 4.7ком поставьте, если уплывёт в верх тест на 10 вольт, то резистор 28 попробуйте на сто ом увеличить, и всё пройдёт у вас без запинки и много раз.
Что поправить?
сообщение автоматически склеено:

Без внешнего питания
сообщение автоматически склеено:

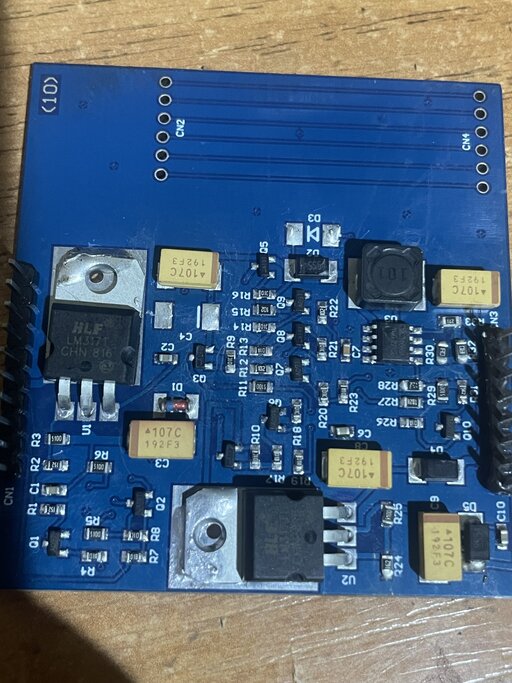

Фото платы после доработок


Вложения

  • IMG_1803.jpeg
    3.4 MB · Просмотров: 22
  • IMG_1805.jpeg
    3.6 MB · Просмотров: 21
  • IMG_1806.jpeg
    1.5 MB · Просмотров: 24
Что поправить?
сообщение автоматически склеено:

Без внешнего питания
сообщение автоматически склеено:

Фото платы после доработок

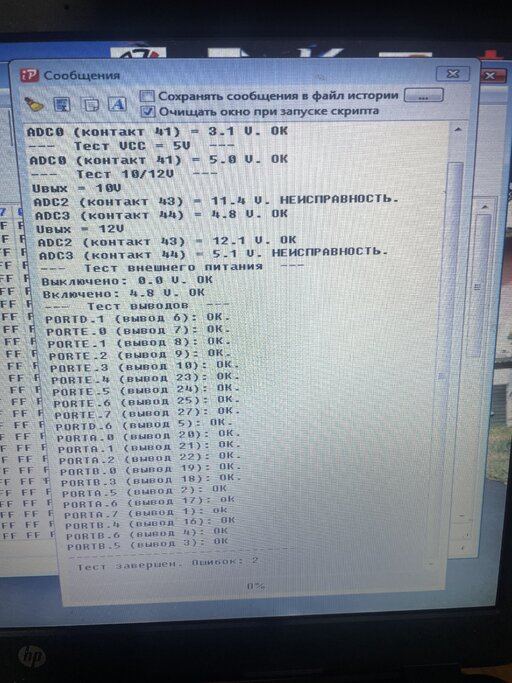

R28 у вас стоит 1.2кОм, соберите бутерброд на 1.3Ком, он отвечает за 10 вольт.
сообщение автоматически склеено:

R28 у вас стоит 1.2кОм, соберите бутерброд на 1.3Ком, он отвечает за 10 вольт.
попутно поднимится тест на 12вольт
сообщение автоматически склеено:

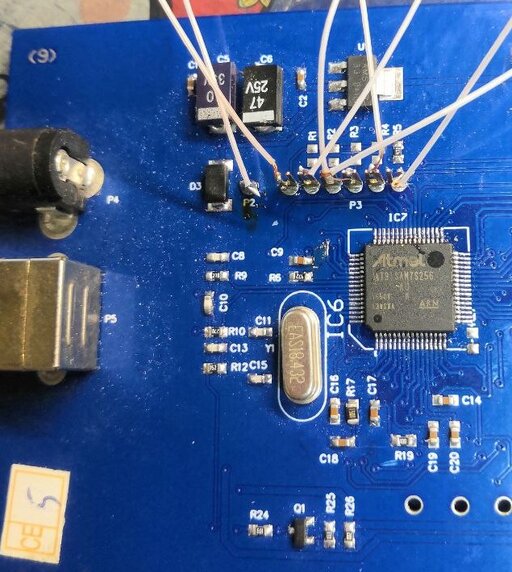

Вопрос к специалистам, пытался перепрошить j-linkом но так и не смог законектиться процессором делал как на фото, ноу конект и всё тут, подскажите решение, или что я делаю не правильно.


Вложения

  • DSC_0102.JPG.f233184f63cb0bfa10ba1783aba9e2f6.jpg
    770.8 KB · Просмотров: 20
Вопрос к специалистам, пытался перепрошить j-linkом но так и не смог законектиться процессором делал как на фото, ноу конект и всё тут, подскажите решение, или что я делаю не правильно.

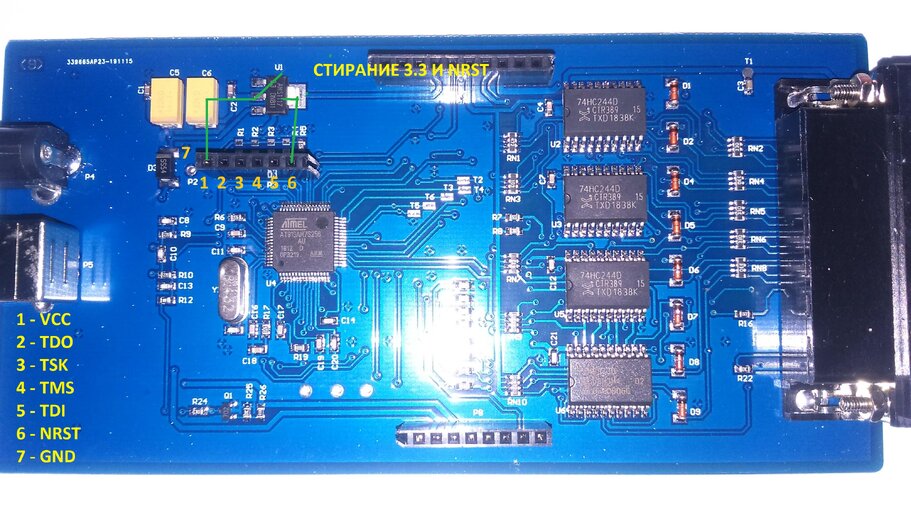

Eто твоя плата? Резисторы есть? Скоротил 1 и 6 как положено?

Eто твоя плата? Резисторы есть? Скоротил 1 и 6 как положено?
если возможно, разъясните полностью, что да как делать. стирать пока не хочу, считать пока хотел, мало ли.
сообщение автоматически склеено:

если возможно, разъясните полностью, что да как делать. стирать пока не хочу, считать пока хотел, мало ли.
нет, плата из интернета


R28 у вас стоит 1.2кОм, соберите бутерброд на 1.3Ком, он отвечает за 10 вольт.
сообщение автоматически склеено:


попутно поднимится тест на 12вольт
сообщение автоматически склеено:

Вопрос к специалистам, пытался перепрошить j-linkом но так и не смог законектиться процессором делал как на фото, ноу конект и всё тут, подскажите решение, или что я делаю не правильно.

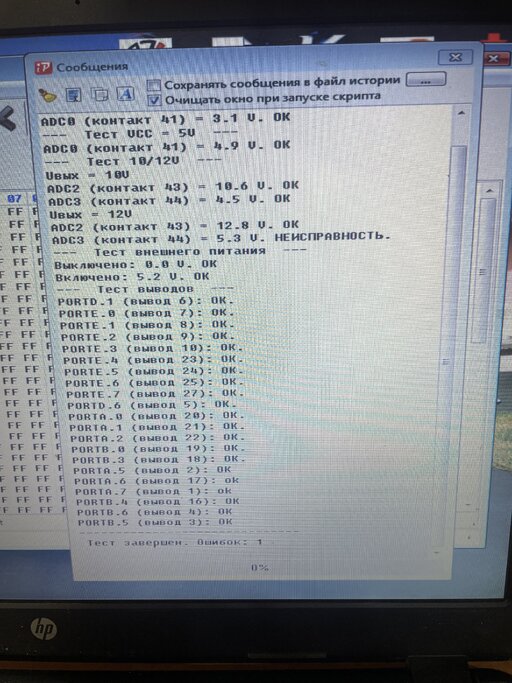

Поставил 1,3 ком r28. Теперь так


Вложения

  • IMG_1807.jpeg
    3.8 MB · Просмотров: 18
  • IMG_1809.jpeg
    3.5 MB · Просмотров: 17
