PRG Вопрос по доработке iProg+ Pro v87

[Gestyan32]

Несколько страниц назад выложил даташит чипа. Из школу електроники - чем выше частота - тем меньше индуктор нужен, а габарит индуктора - ето компромис между диаметра провода и количество виток. Чем больше диаметр провода- тем больше ток сможет нести.

470пф - где-то >50 кГц частота, при такой частоте, дросель не нужен очень большой - 40-50 мкГ норм.
Ради интереса, заказал китаец - посмотрим что можно сделать

Если вам не трудно, можете фото пилы с третьей ножки микросхемы, у меня, что до доработки , что после, какая то дичь. Или так и должно быть?



[CAUTION]

Если вам не трудно, можете фото пилы с третьей ножки микросхемы, у меня, что до доработки , что после, какая то дичь. Или так и должно быть?

Если на выходе за диодом 10ть вольт значит нормально.



[Gestyan32]

Если на выходе за диодом 10ть вольт значит нормально.

10.2 всю дорогу



[shar0]

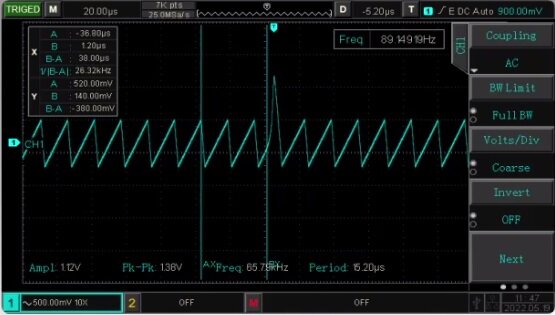

Все норм. На кондике такая пила сидит. Тот пик по середине - шум какой-то.
65к - частота генератора.
Посмотри напряжение бутерброда осликом - ето ток катушки.



[shar0]

не всё так однозначно с индуктором

Для индуктора нужни несколько параметров - мин. индуктивность, мин. ток (индуктивность после) сатурации. Он сохраняет енергию после комутации транзистора, и потом отдает ее к кондер на выходе. Все остальное - компромис размера.

бывает что сам usb порт компьютера не выдает 5ть Вольт.

На входе конвертора 4.3-4.7 в зависимости диода (больше=лучше)



[Aleks_0711]

Я такую ставлю индуктивность.



[Gestyan32]

всем спасибо. Сам бы наверное не смог бы дойти, подсказали причину почему у меня не большая разница между 10 и 12 тест. Посмотрев описание MC34063A описание, схема подключения. | Ремонт торговой электронной техники сразу стало всё понятно.



[романофф]

Так опиши тут в чем проблема



[Gestyan32]

Так опиши тут в чем проблема

Проблемы уже нет.

сообщение автоматически склеено: Мар 25, 2025

Все норм. На кондике такая пила сидит. Тот пик по середине - шум какой-то.
65к - частота генератора.
Посмотри напряжение бутерброда осликом - ето ток катушки.

Разобрался, тут делитель решает прохождение теста. А катушка лишь бы была, родная в отрабатывает и лезь как я понял туда смысла нет.



[leonidovich3]

Питание надо проверить на USB порту iProg бывает что сам usb порт компьютера не выдает 5ть Вольт.

подкидал на другой пк, ситуация стабильна



[Gestyan32]

подкидал на другой пк, ситуация стабильна

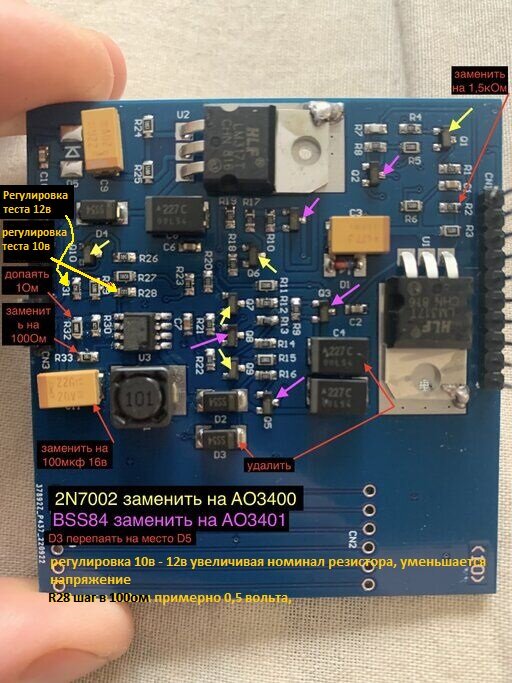

попробуйте способом как на фото выше.

сообщение автоматически склеено: Мар 25, 2025

R31 на 4.7ком поставьте, если уплывёт в верх тест на 10 вольт, то резистор 28 попробуйте на сто ом увеличить, и всё пройдёт у вас без запинки и много раз.



[GOSBEZ]

В общем, все по второй схеме исправленной. И все равно ошибки.



[CAUTION]

Победил ураааа, почти)))))

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.4 V. OK
ADC3 (контакт 44) = 5.3 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.6 V. OK
ADC3 (контакт 44) = 6.6 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.

В программе есть тест питания отдельно, лежит в папке Voltagetest, называется Powertest. Можно включать питание отдельно, плату питания отвел отдельно на шлейфах. Весь путь рассказывать не буду, тут и плохой кабель, у которого импульсный феритовый фильтр как бы есть, но не манитится, и микросхема преобразователя с браком, новая но с браком. И не пропаянные детали на основной плате. Короче воевал с каждым питанием отдельно, добавляя убирая резисторы, добавляя убирая емкости.
Осталась ошибка ADC3 контакт 44 6.6V и от внешнего питания не зависит.



[shar0]

Осталась ошибка ADC3 контакт 44 6.6V и от внешнего питания не зависит.

Посмотри сколько реальное сопротивление 10к на заглушке. То, которое сидит на 15 ножка на главную плату - тоже должно быть 10к (R9 по оригинальную схему). Они делают делитель напряжения 2:1, которое измеряется процессора (12.6/2 и 10.4/2). Возмножно что из-за толеранса та разница. Если на вольтметре тоже 10.4/12.6 - уменьши немножно (8.2+0.5к) сопротивления на плату питания, чтоб получилось 12.0



[CAUTION]

Посмотри сколько реальное сопротивление 10к на заглушке. То, которое сидит на 15 ножка на главную плату - тоже должно быть 10к (R9 по оригинальную схему). Они делают делитель напряжения 2:1, которое измеряется процессора (12.6/2 и 10.4/2). Возмножно что из-за толеранса та разница. Если на вольтметре тоже 10.4/12.6 - уменьши немножно (8.2+0.5к) сопротивления на плату питания, чтоб получилось 12.0

R9 который идет с 15PIN на +12V?. Так там же согласно плану переделок стоит 8.2к (R9 по схеме это R22на плате....)



[CAUTION]

Посмотри сколько реальное сопротивление 10к на заглушке. То, которое сидит на 15 ножка на главную плату - тоже должно быть 10к (R9 по оригинальную схему). Они делают делитель напряжения 2:1, которое измеряется процессора (12.6/2 и 10.4/2). Возмножно что из-за толеранса та разница. Если на вольтметре тоже 10.4/12.6 - уменьши немножно (8.2+0.5к) сопротивления на плату питания, чтоб получилось 12.0

Спасибо вам за помощь, и другим чатланам кто писал свои решения. Фултест без ошибок
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.4 V. OK
ADC3 (контакт 44) = 5.3 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.4 V. OK
ADC3 (контакт 44) = 6.4 V. OK
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 5.2 V. OK

сообщение автоматически склеено: Мар 26, 2025

Проблема была в R31 на плате, по схеме R44 5.6к по факту 4.8к.



[shar0]

Проблема была в R31 на плате, по схеме R44 5.6к по факту 4.8к.

И так можно.



[leonidovich3]

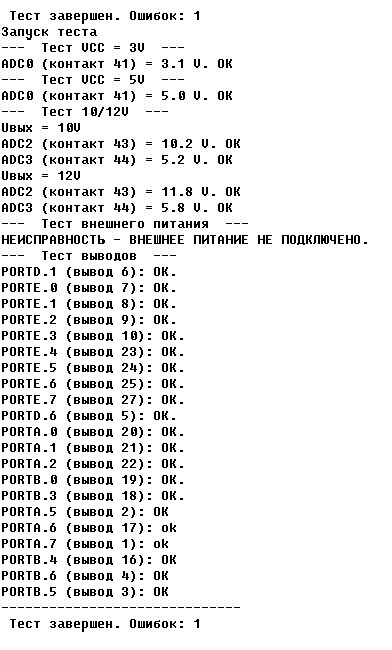

уважаемые коллеги всем привет. Изменения R31 (стоял 5,6 ком) на 4,7 ком поднял напряжение с 11,2 на 11,5. Изменения что большую сторону 8,2 ком номинала что в меньшую 1,5 ком существенного прироста не дает. Тест проходит. Оставлять так? или все таки стремится до 12в?
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 1



[leonidovich3]

на длинном проводе от ктаг выдает 11 и 11,2 через раз. на спаяном 15 см при сопротивлении r31 8,2 ком 11,4 или 11,5 тоже через раз



[shar0]

На 10 вольт все в порядке?
