PRG Вопрос по доработке iProg+ Pro v87

[roma4420]

Для предметного обсуждения - прилагайте тест, и картинки. Новички могут размещать картинки методом загрузки их на фотохостинги и получения оттуда BB-CODE который размещается в теме.

Не нужно размещать ссылки на картинку на хостинге, или облачных дисках. Размещайте только BB-CODE - таким образом картинка будет доступна полноценно в теме без подпрыжек.


Здравствуйте, купил iProg Pro v87 на али, синяя плата ничем не залита. При "Fulltest" получаю такие результаты:
дарен, если подскажете, в какую сторону смотреть по доработке.

Спойлер: тест

-без внешнего питания:



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.3 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.



Uвых = 12V



ADC2 (контакт 43) = 7.1 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 3.1 V. НЕИСПРАВНОСТЬ.



---  Тест внешнего питания  ---



НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 5







-с внешним питанием(подаю 12.5 V)



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.0 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 12.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 5.5 V. OK



Uвых = 12V



ADC2 (контакт 43) = 14.4 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 6.1 V. OK



---  Тест внешнего питания  ---



Выключено: 0.0 V. OK



Включено: 5.3 V. OK



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 2

Буду благо



[shar0]

Ну что коллеги есть какие то мысли по поводу выравнивания напряжения ADC2 (контакт 43) = 11.2 V. НЕИСПРАВНОСТЬ.

Смотри какие транзисторы поставлени. Замени как описано на АО....



[leonidovich3]

Смотри какие транзисторы поставлени. Замени как описано на АО....

заменено



[CAUTION]

А есть фото платы питания этого чуда? Глянуть хоть что там было

сообщение автоматически склеено: Мар 16, 2025

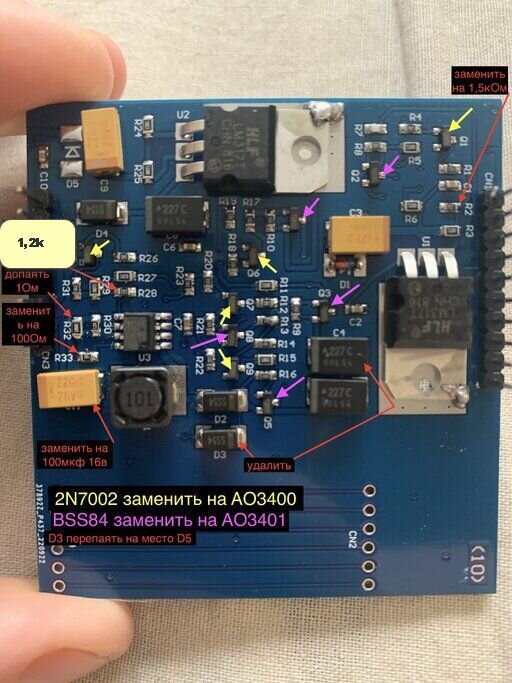

Маркировка транзисторов A09T(AO3400 как замена 2N7002) и A19T (AO3401 как замена BSS84). Впаял уже танталы на 100 и 200мкф единственное чего добился, что 5-Вольт стало 7-Вольт, надо уменьшить емкость в обвязке. U-2.
Заменена MC34063A


--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 7.0 V. НЕИСПРАВНОСТЬ.
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 8.8 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.5 V. OK
Uвых = 12V
ADC2 (контакт 43) = 8.8 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 4.5 V. НЕИСПРАВНОСТЬ.

сообщение автоматически склеено: Мар 16, 2025

Я что то не могу найти маркировку SMD A19T гляньте точно ли это AO3401



[Вандер]

Да, у меня такие же по маркировке

сообщение автоматически склеено: Мар 16, 2025

У меня вот так

сообщение автоматически склеено: Мар 16, 2025

Я что то не могу найти маркировку SMD A19T гляньте точно ли это AO3401

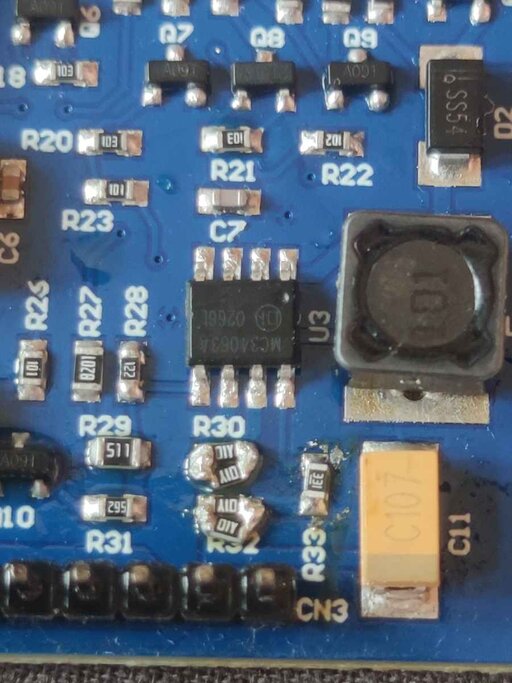

На основной плате C6,R6 местами поменяй и какой номинал R17 на основной?

сообщение автоматически склеено: Мар 16, 2025

Точнее C9, R6 местами поменять.

сообщение автоматически склеено: Мар 16, 2025

И проверь на плате питания кондер C3 ты похоже перепутал полярность



[CAUTION]

Да, у меня такие же по маркировке

сообщение автоматически склеено: Мар 16, 2025

У меня вот так

сообщение автоматически склеено: Мар 16, 2025

На основной плате C6,R6 местами поменяй и какой номинал R17 на основной?

сообщение автоматически склеено: Мар 16, 2025

Точнее C9, R6 местами поменять.

сообщение автоматически склеено: Мар 16, 2025

И проверь на плате питания кондер C3 ты похоже перепутал полярность

С3 действительно я перепутал. А вот С9 R6, уже не я)))), R17=1.5k

сообщение автоматически склеено: Мар 16, 2025

Выходит шунт у вас 25 миллиом, устраню проверю добавлю отпишусь.



[Вандер]

R17=1.5k

У меня 1.2

сообщение автоматически склеено: Мар 16, 2025

Хотя не, это я перепутал. Тоже 1.5 по схеме же.



[Gestyan32]

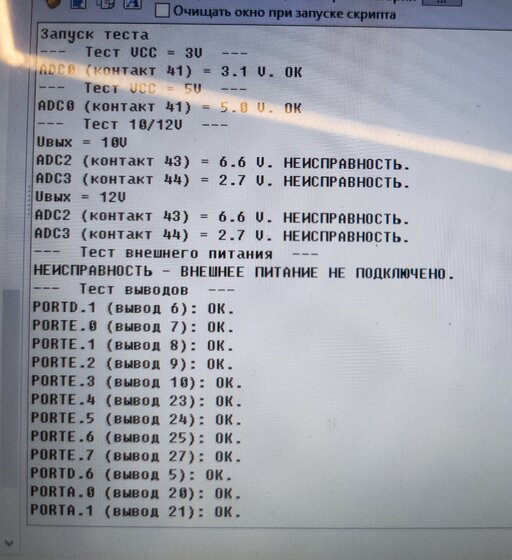

С коробки тест сделал. Некоторые пишут что должно быть 0х02 ? Но вроде тест проходит.

Не может быть, раскрой секрет.



[Вандер]

Не может быть, раскрой секрет

Никакого секрета. Доработал еепром адаптер, два танталовых кондера заменил всего из за посадки напряжения на 0.1в. Rfid рабоатет, но скорее всего чуть доработаю для стабильности. Остальные работают адаптеры из коробки. Китайцы подтянули качество. Не сомневаюсь если бы хотели и сам айпрог бы все тесты проходил, но они сделали чтобы он проходил тест только без доп питания.



[Gestyan32]

Никакого секрета. Доработал еепром адаптер, два танталовых кондера заменил всего из за посадки напряжения на 0.1в. Rfid рабоатет, но скорее всего чуть доработаю для стабильности. Остальные работают адаптеры из коробки. Китайцы подтянули качество. Не сомневаюсь если бы хотели и сам айпрог бы все тесты проходил, но они сделали чтобы он проходил тест только без доп питания.

Видать не так ответил, тест без доп питания 12 вольт как проходит?



[Gestyan32]

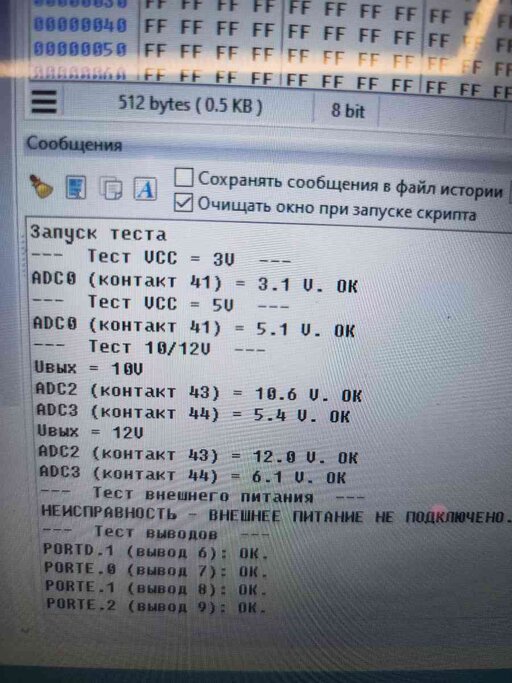

поднатужился и вот как то так, силы кончились



[Вандер]

Видать не так ответил, тест без доп питания 12 вольт

Стало, было.



[wildnew]

Кто-нибудь в итоге победил проблему, когда при питании от УСБ не проходит тест по 10в, 12 показывает ?
Причем если делать замеры вручную в powertest то все ок, переключает и на 12 и на 10 в.



[leonidovich3]

Вопрос решил заменой R17 на 1,5 ком, стоял на 4,7. Всем спасибо

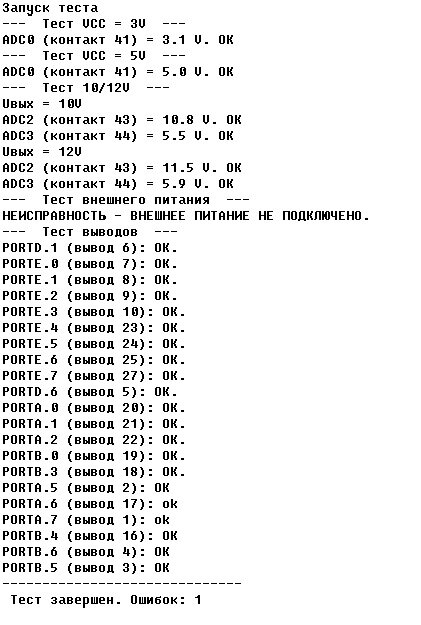

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.9 V. OK
ADC3 (контакт 44) = 5.5 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.5 V. OK
ADC3 (контакт 44) = 5.8 V. OK
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 1
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.2 V. OK
ADC3 (контакт 44) = 5.2 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.0 V. OK
ADC3 (контакт 44) = 6.2 V. OK
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 5.0 V. OK
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 0

сообщение автоматически склеено: Мар 19, 2025

Внимательно смотрите номиналы что на майне что на плате питания



[wildnew]

Вопрос решил заменой R17 на 1,5 ком, стоял на 4,7

какой вопрос? 12в вместо 10?
если да, то при чем тут r17, он же за подачу 5в отвечает.
или другой?



[Aleks_0711]

Вопрос решил заменой R17 на 1,5 ком, стоял на 4,7. Всем спасибо

Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.9 V. OK
ADC3 (контакт 44) = 5.5 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.5 V. OK
ADC3 (контакт 44) = 5.8 V. OK
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 1
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.2 V. OK
ADC3 (контакт 44) = 5.2 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.0 V. OK
ADC3 (контакт 44) = 6.2 V. OK
--- Тест внешнего питания ---
Выключено: 0.0 V. OK
Включено: 5.0 V. OK
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 0

сообщение автоматически склеено: Мар 19, 2025

Внимательно смотрите номиналы что на майне что на плате питания

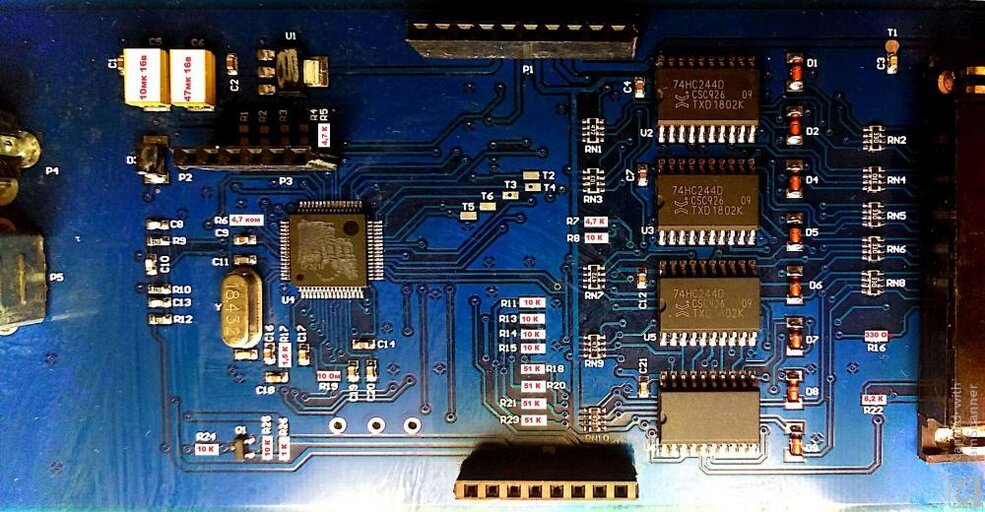

Мог бы и свои фото плат выложить а не мои собранные по инету. А мы бы посмотрели и сказали правильно сделал или нет.
Выложи теперь тест епром адаптера и бдм адаптера.
Посмотрим.



[leonidovich3]

Мог бы и свои фото плат выложить а не мои собранные по инету. А мы бы посмотрели и сказали правильно сделал или нет.
Выложи теперь тест епром адаптера и бдм адаптера.
Посмотрим.

Извиняюсь за нарушение авторского права , просто констатация фактов и результат замены деталей с проведением фуллтеста. Ни в коем случае не претендую на Вашу проделанную работу. Вариантов доработки куча

сообщение автоматически склеено: Мар 20, 2025

SJA1000 test
device.on() = 0x00 OK.
R[0] = 21
R[2] = 0C
R[3] = E0
R[31] = 00

вечером скину что получится по остальному



[Aleks_0711]

Ну по SJA понятно. Давай фото кан адаптера.



[Gestyan32]

Стало, было.

Симпотично вышло. это после чего так стало, я смог более менее влезть в тест после замены дроселя.



[leonidovich3]

**** VCC = 3V ****
Voltage = 3.2V OK
BDM out = 1, BDM in = 1 OK
RESET out = 1, Reset in = 1 OK
BDM out = 0, BDM in = 0. OK
RESET out = 0, RESET in = 0. OK
TX ---|<|---- BDM
TX = 1, BDM in = 1. OK
TX = 0, BDM in = 0. OK
BDM_RESET ---|<|---- RX
RESET = 1, RX in = 1. OK
RESET = 0, RX in = 0. OK
P0 ---|<|---- BDM
P0 = 1, BDM in = 1. OK
P0 = 0, BDM in = 0. OK
P1 ---|<|---- BDM
P1 = 1, BDM in = 1. OK
P1 = 0, BDM in = 0. OK
MBUS test
MBUS disabled.
TX = 0, RX = 1. OK
MBUS --|<|-- BDM OK
MBUS enabled.
TX = 0, RX = 0. OK
**** VCC = 5V ****
Voltage = 4.9V OK
BDM out = 1, BDM in = 1 OK
RESET out = 1, Reset in = 1 OK
BDM out = 0, BDM in = 0. OK
RESET out = 0, RESET in = 0. OK
TX ---|<|---- BDM
TX = 1, BDM in = 1. OK
TX = 0, BDM in = 0. OK
BDM_RESET ---|<|---- RX
RESET = 1, RX in = 1. OK
RESET = 0, RX in = 0. OK
P0 ---|<|---- BDM
P0 = 1, BDM in = 1. OK
P0 = 0, BDM in = 0. OK
P1 ---|<|---- BDM
P1 = 1, BDM in = 1. OK
P1 = 0, BDM in = 0. OK
MBUS test
MBUS disabled.
TX = 0, RX = 1. OK
MBUS --|<|-- BDM OK
MBUS enabled.
TX = 0, RX = 0. OK
10V = 10.2V OK
7.5V = 7.7V OK

Тест завершен. Ошибок нет.

сообщение автоматически склеено: Мар 20, 2025

Ну по SJA понятно. Давай фото кан адаптера.

лови



[leonidovich3]

Уважаемый Aleks_0711 Вы сглазили )) после подключения Rfid и проведения теста снова ADC2 (контакт 43) = 11.2 V. НЕИСПРАВНОСТЬ.
