Шнур короткий.
PRG Вопрос по доработке iProg+ Pro v87
- Автор темы roma4420
- Дата начала
Различного рода программаторы, всё что не мультиплексоры.
Aleks_0711
Постоянный
давай тест
Вандер
Новичок
А С4, С5 сколько должны быть? Если исходнить из ориг схемы то C4 - 47мкф 25 в, С5-47мкф 16в ?
сообщение автоматически склеено:

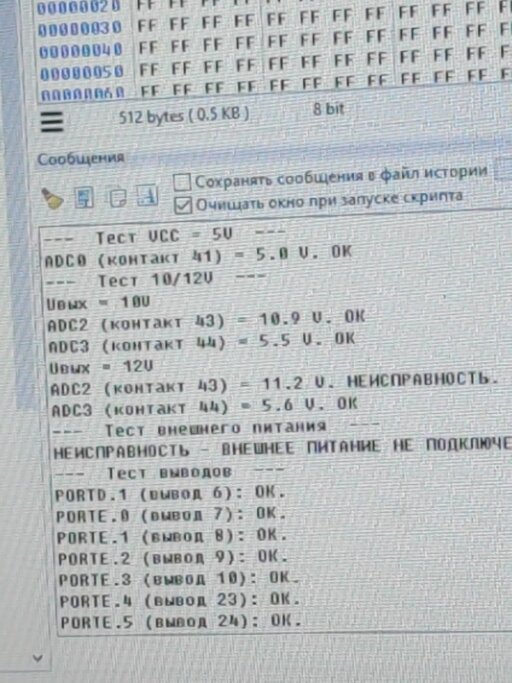

Тест без доп питания. R33 - 390. Основные кондеры пока не менял.
Вложения
shar0
Постоянный
Чем больше - тем лучше
импульсы сгладиваются. На первой странице есть схема.Oба 100мкф >20v (у некоторые схемах 16в, китаец поставил 220мкф/16в)
Aleks_0711
Постоянный
100мкф там с головой
Aleks_0711
Постоянный
Пробуй поставить 270ом и 5,6к увеличить до 6,8к
Вандер
Новичок

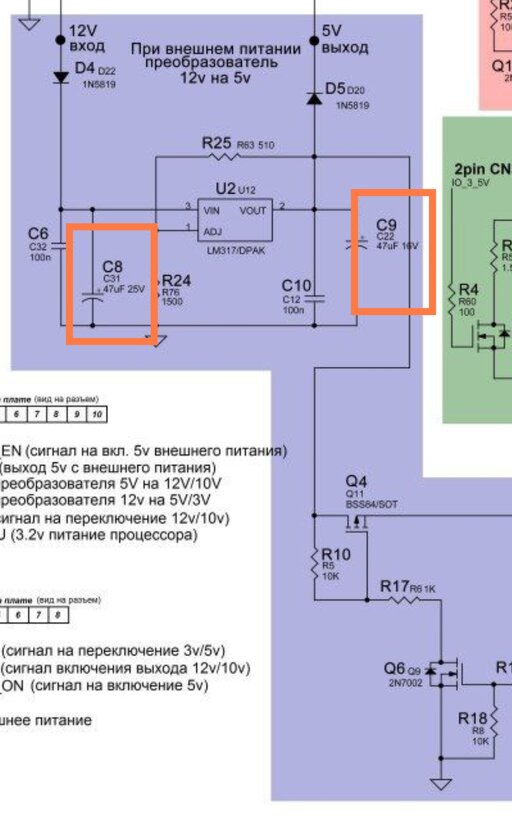

Эта схема на первой?Чем больше - тем лучше
Oба 100мкф >20v (у некоторые схемах 16в, китаец поставил 220мкф/16в)
Вложения
CAUTION
Новичок
А у меня вот другая беда, полежал прибор без дела, может упал пару раз с полки, или пыль))) сначала не прочитал простую епромину, Теперь вместо 12 Вольт 21,а вместо выключения питания висит 6.3Вольта. Теперь лопачу плату питания. Нашел пробитый Q3(по схеме) Q10 на плате ну и C3 бахнул от перенапряжения.
ADC2 (контакт 43) = 21.0 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 12.3 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 21.0 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 10.9 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 6.3 V. НЕИСПРАВНОСТЬ.
Включено: 12.1 V. НЕИСПРАВНОCТЬ
ADC2 (контакт 43) = 21.0 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 12.3 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 21.0 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 10.9 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
Выключено: 6.3 V. НЕИСПРАВНОСТЬ.
Включено: 12.1 V. НЕИСПРАВНОCТЬ
shar0
Постоянный

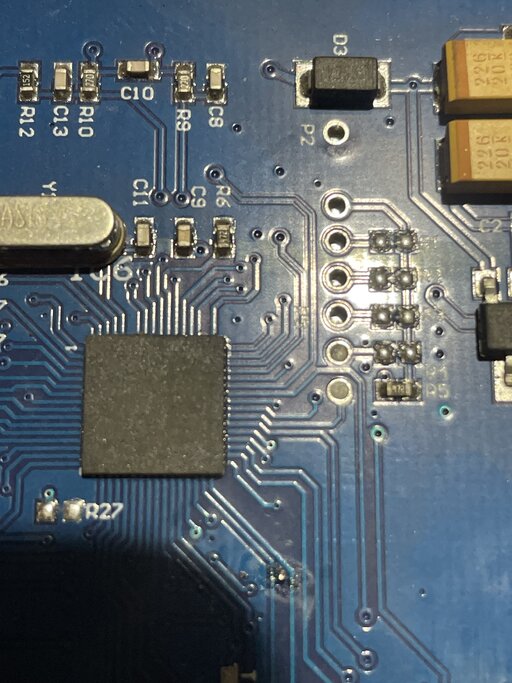

Смотри LM317 на к.з. (U2?) или непропайка сопротивления на первой ноге (R25?). Там должни быть 5в на выходе.
Уже не знаю какую схему смотрите.
На основной плате правильно стоят детали?
Вложения
Вандер
Новичок
Так я прикрепил что смотрю. Плата питания же. Только у китайцев нумерация перепутана же
Aleks_0711
Постоянный
Так внешнее питание оно там и н вообще не требуется. Ни когда им не пользовался за весь период.
Вандер
Новичок
Согласен. Я тоже, и не буду. Делаю всё для того чтобы просто было как и должно.
shar0
Постоянный
На етой схеме что смотриш - 5в регулятор из внешнего питания. 10/12в из усб непричем с етом регуляторе и етими кондиками.
Поетому спрашивал.
Поздравления. Покажи других в итоге что поменял
CAUTION
Новичок
Перелопатил. Замерил осликом, 12.5В (откуда майн берет что 21 вольт не понятно) то есть плата питания не при чем. Что то с майном, почему то считает напряжение выше чем оно реально есть. Заглушку на 100Ом проверил.
leonidovich3
Новичок
всем привет. Перепаял согласно указаний детали . Где то тут есть фото на котором конденсаторы все по 16 в 100 мкф, после установки вылетела почему то LM317. Заменил сейчас по тесту есть неисправность по 12 в. Прошу совет, может быть уменьшить R27 на 320 Om. Спасибо
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.4 V. OK
ADC3 (контакт 44) = 4.7 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.1 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3
Извините R29
Запуск теста
--- Тест VCC = 3V ---
ADC0 (контакт 41) = 3.1 V. OK
--- Тест VCC = 5V ---
ADC0 (контакт 41) = 5.0 V. OK
--- Тест 10/12V ---
Uвых = 10V
ADC2 (контакт 43) = 10.4 V. OK
ADC3 (контакт 44) = 4.7 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.1 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 5.0 V. НЕИСПРАВНОСТЬ.
--- Тест внешнего питания ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
--- Тест выводов ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
Тест завершен. Ошибок: 3
сообщение автоматически склеено:
Извините R29
shar0
Постоянный
Там на майне есть делитель напряжения (51к - 10к) или 6:1 на пины 40-44. Сомнительно что все скоротились. 21 вольт = 3.6 на процессоре (максимальное) - непропайка делителя (10к резисторы) или отсуствие массы (практически невозможно) или проц умер.
С другой сторони - ADVREF (первая нога процессора) невозможно быть 1.8в, чтоб видел двойное, оно подтянуто к 3.6 для процессора.
Куда мерял 12В?
Посмотри на R11,13,14,15 какое напряжение - если меньше 2в - думаю что проц слетел.
Вандер
Новичок

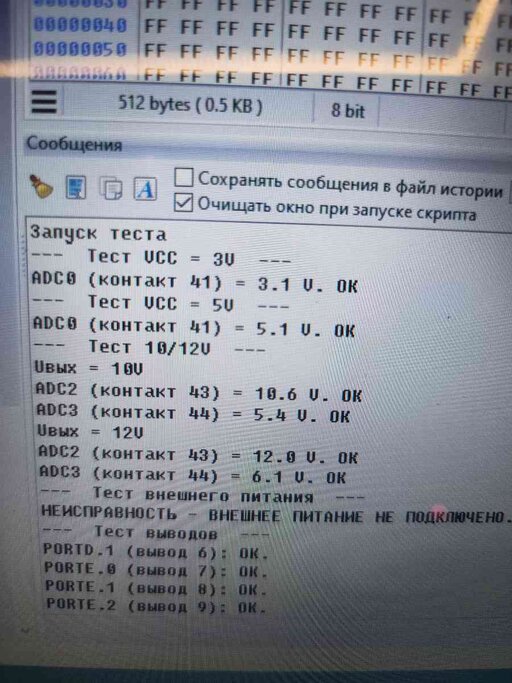

Плата пита. R33 - стоит в стоке 390. Меняешь на 330, если не тянет 12 то меняешь на 300.
сообщение автоматически склеено:
R 33 меняй на 300-330.
