PRG Вопрос по доработке iProg+ Pro v87

Различного рода программаторы, всё что не мультиплексоры.

roma4420

Постоянный
Для предметного обсуждения - прилагайте тест, и картинки. Новички могут размещать картинки методом загрузки их на фотохостинги и получения оттуда BB-CODE который размещается в теме.

Не нужно размещать ссылки на картинку на хостинге, или облачных дисках. Размещайте только BB-CODE - таким образом картинка будет доступна полноценно в теме без подпрыжек.



Здравствуйте, купил iProg Pro v87 на али, синяя плата ничем не залита. При "Fulltest" получаю такие результаты:
дарен, если подскажете, в какую сторону смотреть по доработке.
Код:
-без внешнего питания:



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.3 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 6.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 2.9 V. НЕИСПРАВНОСТЬ.



Uвых = 12V



ADC2 (контакт 43) = 7.1 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 3.1 V. НЕИСПРАВНОСТЬ.



---  Тест внешнего питания  ---



НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 5







-с внешним питанием(подаю 12.5 V)



Запуск теста



---  Тест VCC = 3V  ---



ADC0 (контакт 41) = 3.1 V. OK



---  Тест VCC = 5V  ---



ADC0 (контакт 41) = 5.0 V. OK



---  Тест 10/12V  ---



Uвых = 10V



ADC2 (контакт 43) = 12.8 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 5.5 V. OK



Uвых = 12V



ADC2 (контакт 43) = 14.4 V. НЕИСПРАВНОСТЬ.



ADC3 (контакт 44) = 6.1 V. OK



---  Тест внешнего питания  ---



Выключено: 0.0 V. OK



Включено: 5.3 V. OK



---  Тест выводов  ---



PORTD.1 (вывод 6): OK.



PORTE.0 (вывод 7): OK.



PORTE.1 (вывод 8): OK.



PORTE.2 (вывод 9): OK.



PORTE.3 (вывод 10): OK.



PORTE.4 (вывод 23): OK.



PORTE.5 (вывод 24): OK.



PORTE.6 (вывод 25): OK.



PORTE.7 (вывод 27): OK.



PORTD.6 (вывод 5): OK.



PORTA.0 (вывод 20): OK.



PORTA.1 (вывод 21): OK.



PORTA.2 (вывод 22): OK.



PORTB.0 (вывод 19): OK.



PORTB.3 (вывод 18): OK.



PORTA.5 (вывод 2): OK



PORTA.6 (вывод 17): ok



PORTA.7 (вывод 1): ok



PORTB.4 (вывод 16): OK



PORTB.6 (вывод 4): OK



PORTB.5 (вывод 3): OK



------------------------------



 Тест завершен. Ошибок: 2



Буду благо

Последний раз редактировалось модератором:
Подскажите что поменять?

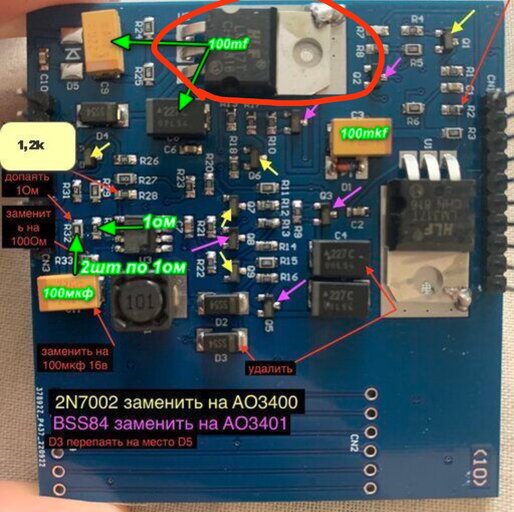

В общем все сделал по рекомендациям с первой страницы, там где на плате питания стрелочками все подписано. Итог на фото. Что делать дальше?
сообщение автоматически склеено:

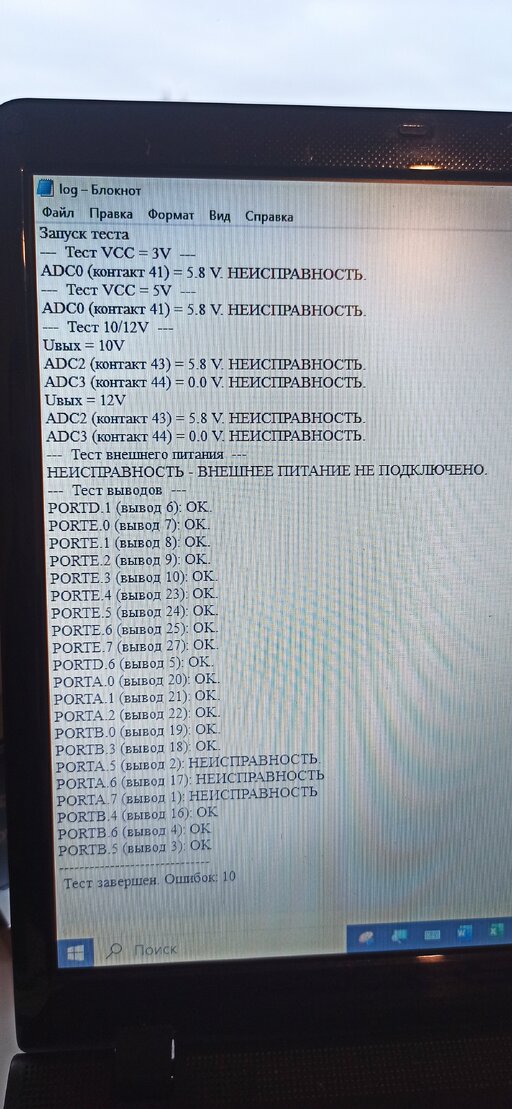

С подачей 12в 9 ошибок, без 12в 10 ошибок


Вложения

  • IMG_20250306_170304.jpg
    1.4 MB · Просмотров: 44
  • IMG_20250306_170322.jpg
    1.7 MB · Просмотров: 30

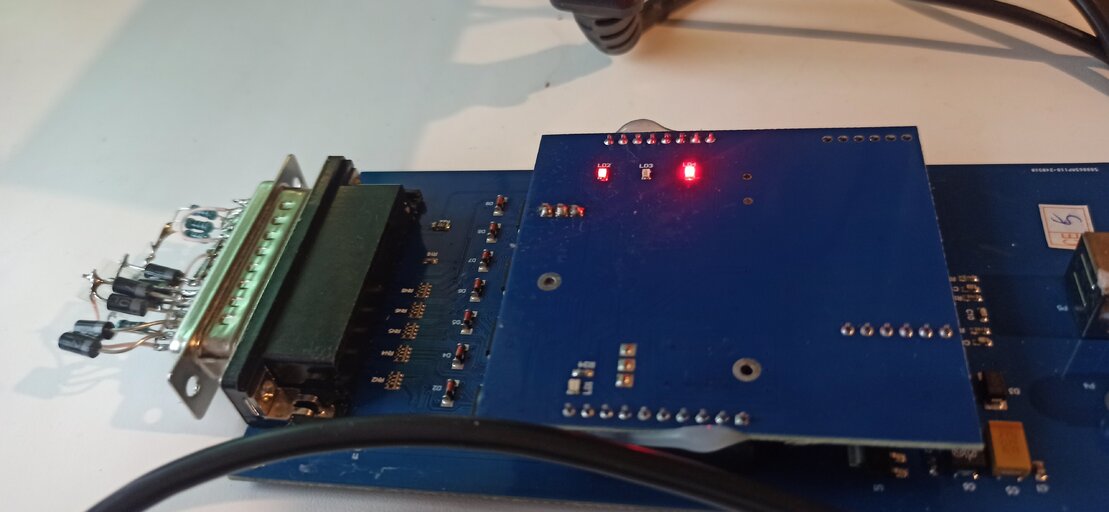

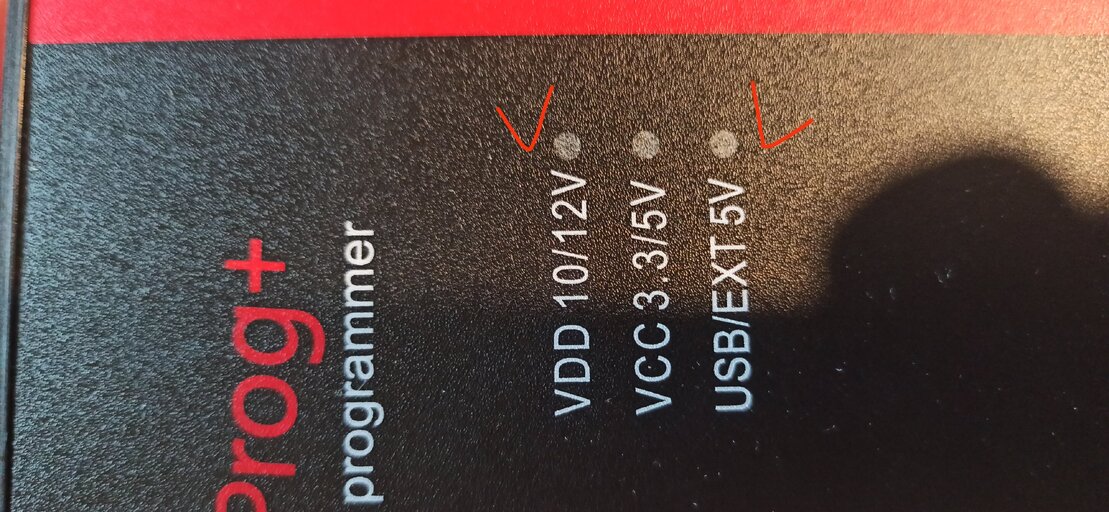

И почему то при подаче питания светятся 2 диода, 10-12в и 5в. Это постоянно и не важно какое питание подключено 5 или 12, или оба.
сообщение автоматически склеено:

И почему то при подаче питания светятся 2 диода, 10-12в и 5в. Это постоянно и не важно какое питание подключено 5 или 12, или оба


Вложения

  • IMG_20250306_172502.jpg
    1.5 MB · Просмотров: 14
  • IMG_20250306_172226.jpg
    548.5 KB · Просмотров: 13
  • IMG_20250306_172226.jpg
    548.5 KB · Просмотров: 16
Тут есть ошибка, я ее поправил. Ищи другое фото.
сообщение автоматически склеено:

Тут есть ошибка, я ее поправил. Ищи другое фото.

Тут есть ошибка, я ее поправил. Ищи другое фото.
сообщение автоматически склеено:

Тут есть ошибка, я ее поправил. Ищи другое фото.

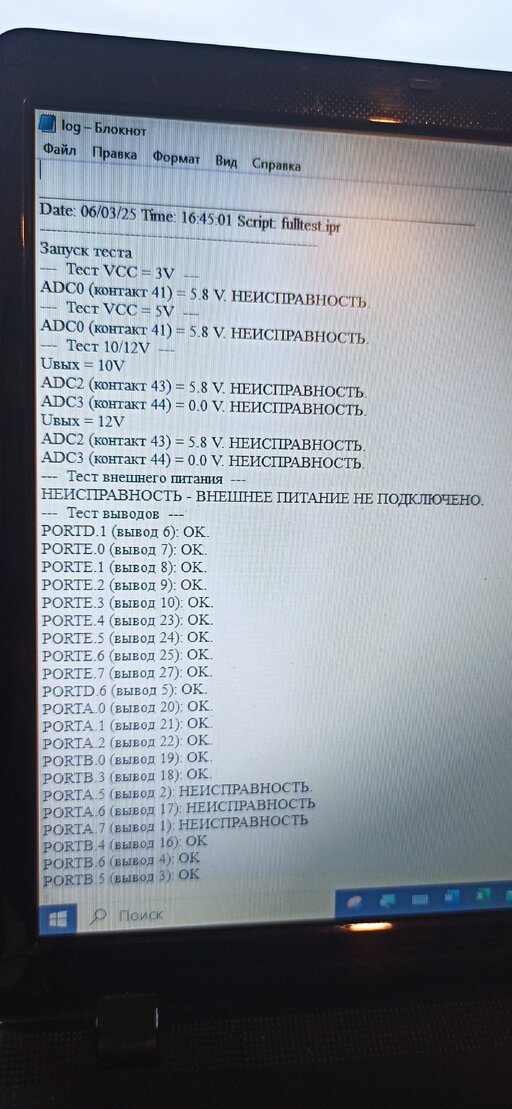

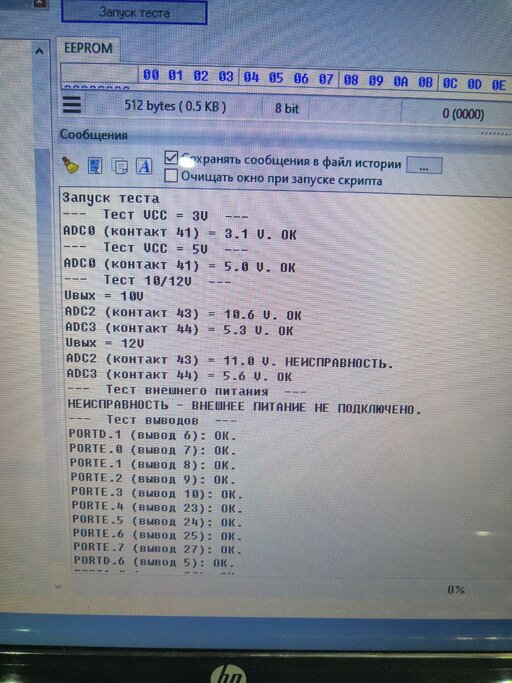

Что скажете по этим ошибкам?


Вложения

  • IMG_1681.jpeg
    3.1 MB · Просмотров: 40
Если возможно, удалите первое фото (там где R28=100 ом). Уже третий человек перепутал резистора.

@Aleks_0711, ето не к тебя
@романофф, нашел ети:

Не знаю почему другой текст сидит, но ссылки норм.

Последние изменения:
Регулятор напряжения сильно греется, так у всех?
сообщение автоматически склеено:

Регулятор напряжения сильно греется, так у всех?
При подключении 12 в. Думаю надо радиатор колхозить с термопастой


Вложения

  • IMG_20250307_220009.jpg
    168.3 KB · Просмотров: 64
Без радиатора должен работать где-то до 200мА нагрузке (если у тебя 7 вольт разница). Где-то 100 градусов будет на корпусе.

На образце, "Для понимания", резистор R95 не шунтирует через 100Ом 5 и 7 вывод MC3404A, на ори это 1кОм, и по схеме, это R43 на 1кОм.
На схеме нет шунта на 100Ом между выводом 5 ноги этой же микросхемы, и массой.на моей схеме это R45 на 1.2кОм.
Я поторопился и модернизировал схему по вашему фото, транзистор Q5 и стабилизатор U11 пробило. Надеюсь больше ничего в приборе. Надежда на стабилитроны по питанию, надеюсь отработали иначе iProg на свалку.
сообщение автоматически склеено:

Вот чтобы понятней было, часть схемы. Я не претендую на истину, возможно схемотехника у вас отличается, да и R43 многие меняют от 100 до 300Ом.
Но факт, прибор слава богу живой.Просмотреть вложение 13676
Доброго времени, у вас получается на тестовой заглушке пройти тест? 12 и 10вольт

Как ни крути всю плату нагревает, сколько температура не замерял, но очень высокаконденсаторы стоит проверить.

Как ни крути всю плату нагревает, сколько температура не замерял, но очень высокая
стоит проверить конденсаторы.

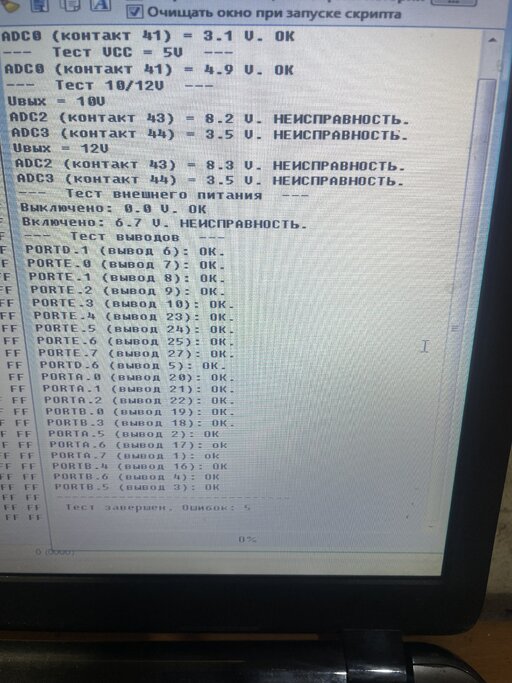

Подмогите кому не сложно, как победить тест на 12 вольт, с внешним питанием всё проходит, без внешнего вот такая картина.


Вложения

  • photo_2025-03-09_19-18-44.jpg
